Seite / Page 8

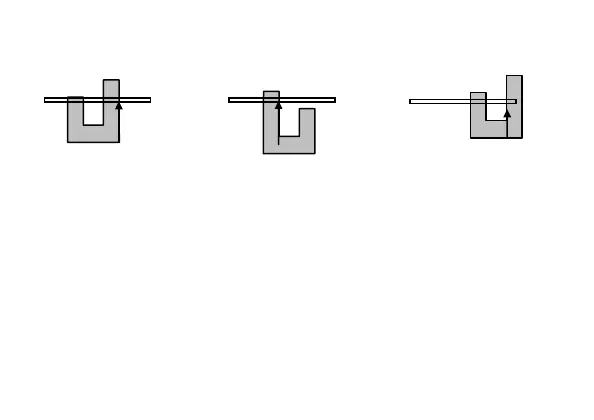

Kantenmessung rechts
Der Sensor wertet die erste Kante von rechts „R“ aus, die im Messbereich liegt.
Refelxionsfolie frei Analogausgang = 4 mA
Kante im Messbereich Analogausgang = 4 ... 20 mA
Reflexionsfolie vollständig abgedeckt Analogausgang = 20 mA
Analogsignal bei der Kantenmessung:
Das Analogsignal zeigt die Position der ausgewerteten Kante innerhalb des Messbereiches an.
Beispiel: Analogausgang = 12 mA die Kante liegt exakt in der Mitte des Messbereiches
Analogausgang = 19.8 mA die Kante liegt beinahe am rechten Ende des Messbereichs
links rechts
links
rechts links rechts
