INSTRUCCIONES COMPLEMENTARIAS
DESTINADAS AL INSTALADOR
35
• Plantilla caldera en papel
• Tacos 8 mm y tornillos
Los otros componentes que forman parte del suministro de la caldera mural y del suministro del COMBI se deben jar a
la plantilla de empalmes COMBI.
4. INSTALACIÓN CALDERA
La instalación se efectúa teniendo presente el fácil mantenimiento. Se debe considerar el peso que el aparato completo
ejerce sobr
e el suelo teniendo en cuenta también el peso del agua contenida en el hervidor.
Aconsejamos no apoyar el aparato en la pared y mantener un espacio posterior de 100 mm. Tocar las patas regulables
para compensar eventuales desniveles del suelo.
Determinada la exacta ubicación del aparato trazar los ejes de las tuberías sirviéndose de la plantilla de papel suministrada
con el kit. La plantilla debe ser colgada en la pared a una altura de 1672 mm.
Dotaciones presentes en el embalaje de la caldera mural (N.B.: no utilizar en tal aplicación)

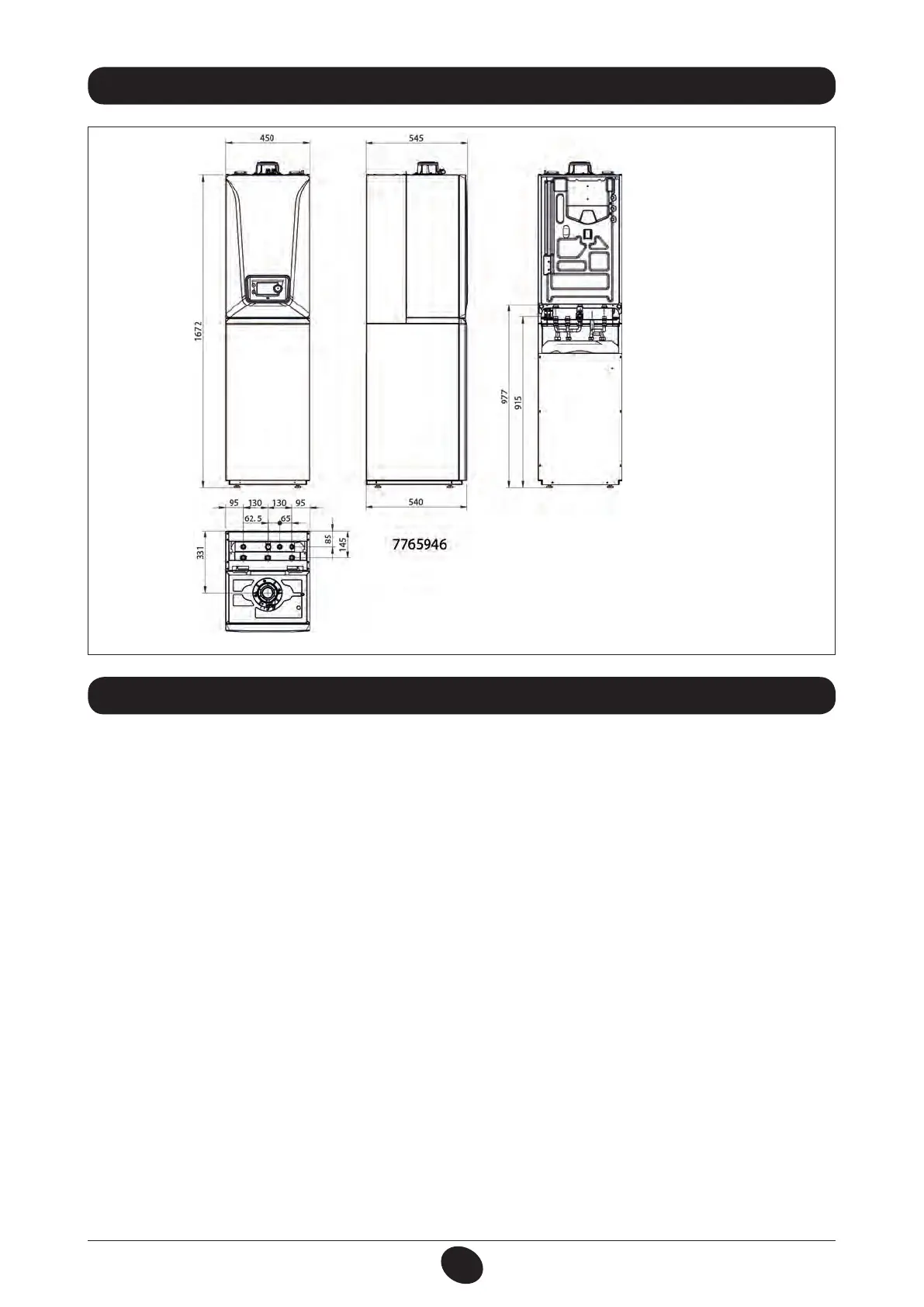

3. DIMENSIONES APARATO
Nota
A salida caldera G3/4” M
B retorno caldera G3/4” M
C tubo alimentación gas G3/4” M
E Entrada agua sanitaria G1/2” M
F Salida agua caliente sanitaria G1/2” M
G Recírculo agua sanitario G 1/2” M
H Descarga de condensados
I Descarga válvula de seguridad
Dimensiones aparato
Dotaciones presentes en el embalaje Combi
• Plantilla Combi de papel
• Tubo salida agua caliente sanitaria
• Juntas de sellado
• Niple G 3/4”
• Tubo descarga de condensados con jaciones.
Efectuar la colocación del sistema partiendo de la posición de las conexiones hídricas y gas presentes en el travesaño
inferior de la misma plantilla conexiones.
