INSTRUÇÕES DE INSTALAÇÃO E CONSERVAÇÃO
PARA O INSTALADOR
49
A instalação deve ser feita tendo presente facilitar a futura manutenção. Deve também ter em conta o peso que o conjunto
completo (caldeira e acumulador) exerce sobre o solo, incluindo o peso da água contida no acumulador.
Aconselhamos não apoiar o conjunto à parede e manter um espaço posterior de 100 mm. Actuar nos pés reguláveis para
compensar eventuais desníveis do solo.
Determinado o local exacto de implantação do conjunto, realizar o traçado da tubagem utilizando o escantilhão de mon-
tagem fornecido com o Combi. Este escantilhão deve ser colocado na parede a uma altura de 1.642 mm do solo.
Equipamentos presentes na embalagem das caldeiras murais (N.B.: Componentes que não se utilizam nesta
aplicação)
• Escantilhão de montagem da caldeira.
• Escápulas 8 mm e buchas
Os outros componentes presentes no equipamento da caldeira mural e no equipamento de COMBI devem ser xados
no molde conexões COMBI.
4. INSTALAÇÃO DA CALDEIRA
3. DIMENSÕES DO CONJUNTO
Equipamentos presentes na embalagem da Combi
• Escantilhão de montagem do Combi
• Tubo saída água quente sanitária
• Protecções
• União G 3/4”
• Tubo de descarga condensados com anges
Realizar a montagem da instalação hidráulica partindo da posição da entrada de água da rede e do gás pre-
sentes na parte inferior deste mesmo escantilhão de montagem.
Legenda
A Ida aquecimento G3/4” M
B Retorno aquecimento G3/4” M
C Tubo alimentação gás G3/4” M
E Entrada água sanitária G1/2” M
F Saída água quente sanitária G1/2” M
G Recirculação água quente sanitária G 1/2” M
H Descarga de condensados
I Descarga válvula de segurança

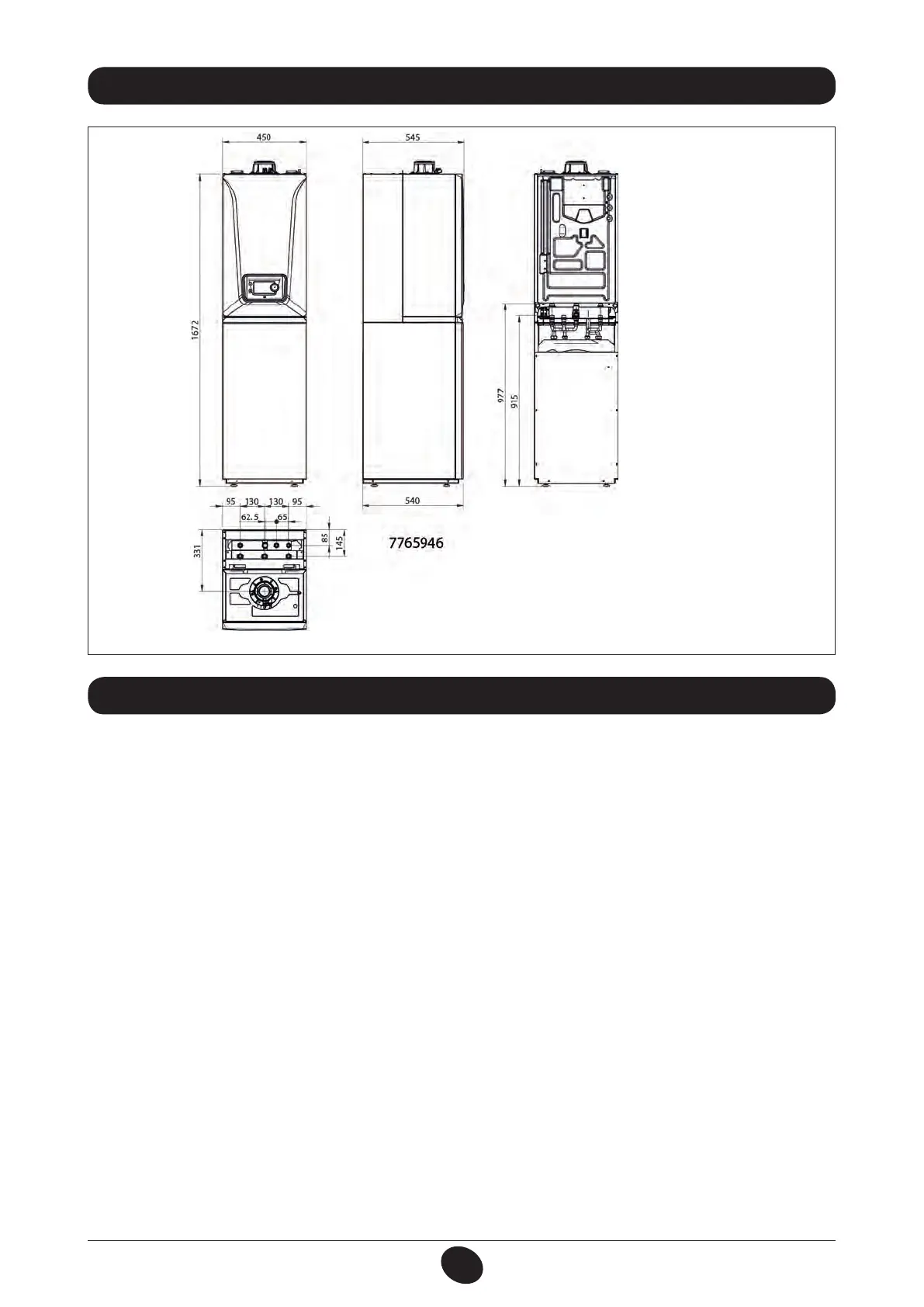

dimensões do conjunto
