POKYNY PRO INSTALATÉRY

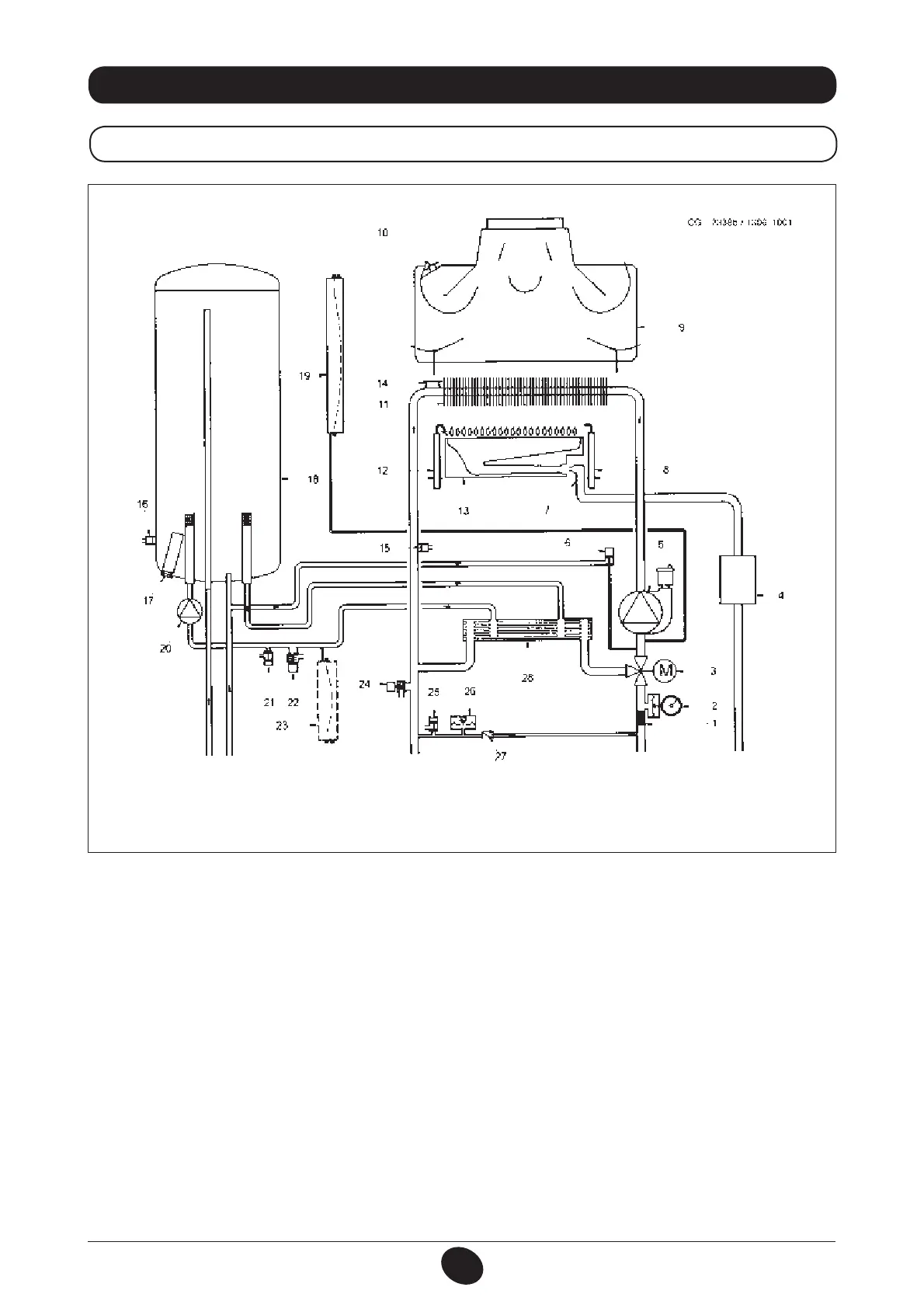

35. FUNKČNÍ SCHÉMA OKRUHŮ
240 i 280 i
Legenda:
obrázek 21
1 ltr topení
2 manometr
3 trojcestný motorizovaný ventil
4 plynová armatura
5 čerpadlo okruhu topení s odplynovacím zařízením
6 napouštěcí ventil kotle
7 plynová rampa s tryskami
8 elektroda pro zachycení plamene
9 sběrač spalin
10 termostat spalin
11 primární výměník
12 elektroda pro zapalování plamene
13 hořák
14 bezpečnostní termostat
15 sonda NTC topení
16 sonda NTC TV
17 obětní anoda
18 zásobník
19 expanzní nádoba okruhu topení
20 čerpadlo okruhu TV
21 vypouštěcí ventil bojleru
22 bezpečnostní ventil okruhu TV
23 expanzní nádoba okruhu TV (příslušenství)
24 bezpečnostní ventil kotle
25 vypouštěcí ventil kotle
26 snímač tlaku
27 zpětný ventil na automatickém by-passu
28 deskový výměník
výstup
TV
vstup
TV
