7113868.01 - hu
UTASÍTÁSOK A SZERELO RÉSZÉRE
86
TARTOZÉKKÉNT LESZÁLLÍTVA
A távirányító nem része a felszerelésnek, mert tartozékként szállítjuk.
Nyissa ki az elektromos kártya műszerfalát, és kösse be a vezetéket (a kétpólusú kapocsléccel együtt leszállítva) a kazán elektronikus
kártyájának CN7 csatlakozójába. Kösse be a távirányító termináljait a kétpólusú kapocslécbe (17. ábra).
28. A TÁVIRÁNYÍTÓ ELEKTROMOS BEKÖTÉSE
0603_0305
0603_0306

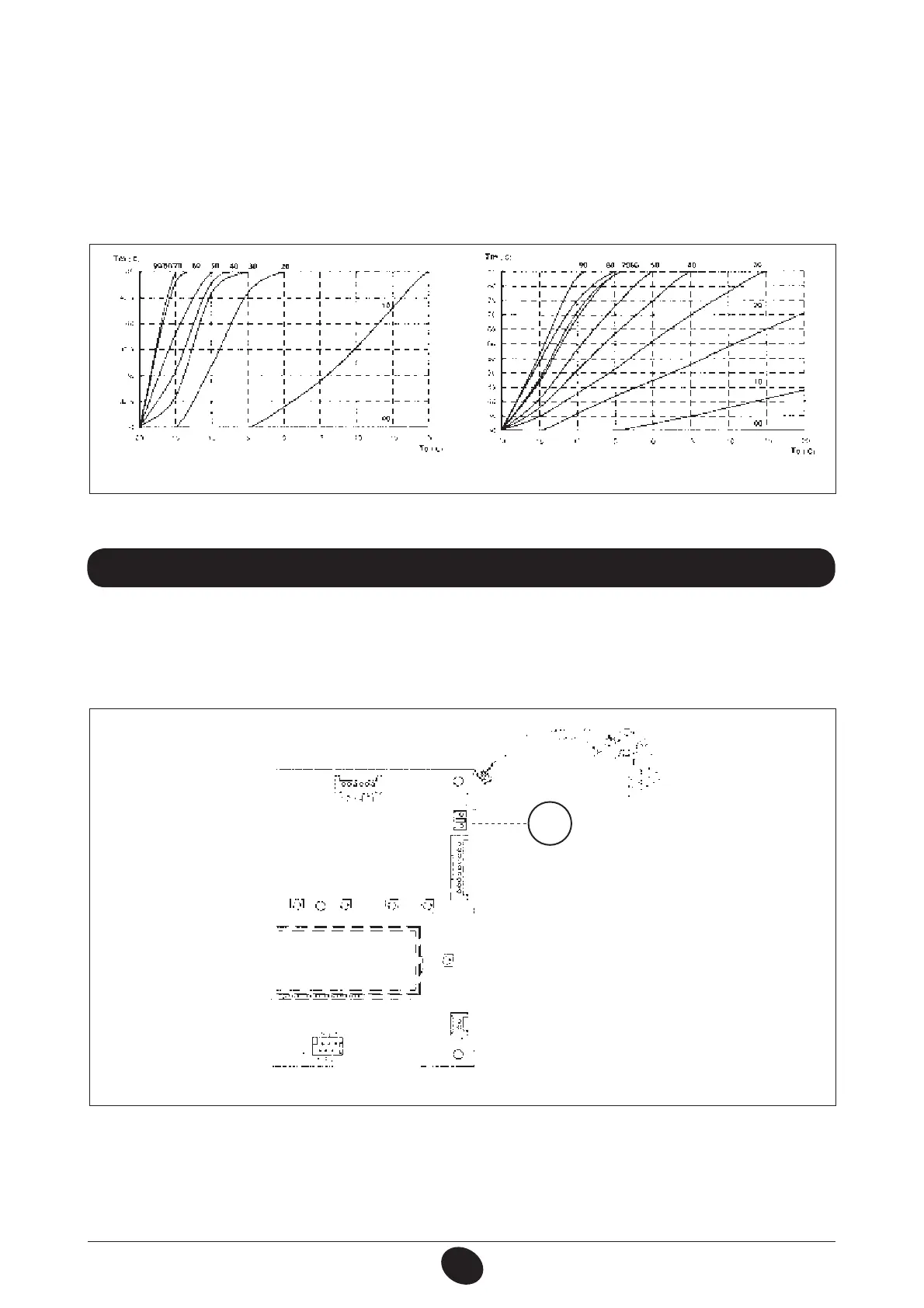

kt görbék
3. diagram
4. diagram
TM = áramlási homérséklet (°C)
Te = külso homérséklet (°C)
17. ábra
0610_1302 / CG_1856
CN 7
Ha be van kötve a külso szonda két eltéro módon lehet elvégezni a futés eloremeno homérsékletének beállítását.
Ha a kazánba be lett építve a távirányítás (17.1 bekezdés), a futés eloremeno homérsékletének beállítása a K REG görbétol függ (3. ábra),
amit a +/- gombokkal manuálisan kell beállítani.
Ha a távirányító a falra lett szerelve (17.2 bekezdés), a futés eloremeno homérsékletének beállítása automatikus. Az elektronikus vezérlés
gondoskodik, automatikusan, a helyes klímagörbérol a külso homérsékletnek és az érzékelt környezeti homérsékletnek megfeleloen (lásd
még a 19.1 fejezetet).
FONTOS: a TM eloremeno homérséklet értéke az F16 paraméter beállításától függ (20. fejezet). Ennek megfeleloen a maximális
beállítható homérséklet 85 vagy 45°C lehet.
