UTASÍTÁSOK A SZERELO RÉSZÉRE
75
HOSSZ MAX
L1+L2 m
REGISZTER
POZÍCIÓ
CO
2
%
AFR G20 G25.1 G30 G31
140 Fi
0 ÷ 10 1
4,0 4,4 - 4,310 ÷ 20 2
20 ÷ 30 3
240 Fi
0 ÷ 20 1
6,1 6,3 8,7 8,7
20 ÷ 30 2
280 Fi
0 ÷ 20 1
7,1 6,3 8,0 8,0
20 ÷ 30 2

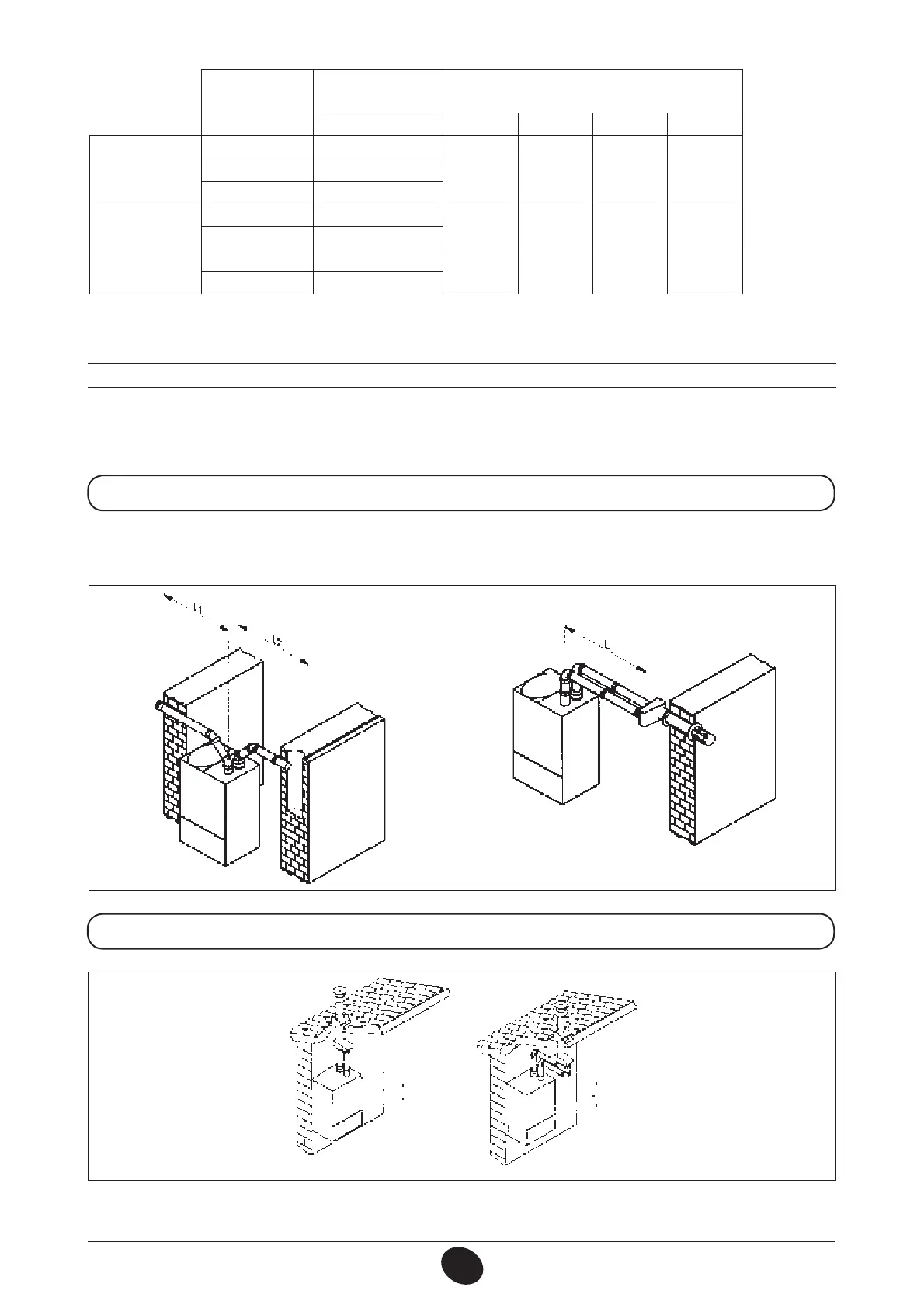

15.4 ELKÜLÖNÍTETT VÍZSZINTES KÉMÉNYVÉGZODÉS SZERELÉSI OPCIÓI
FONTOS: Biztosítson méterenként minimum 1 cm lefelé lejtést kifelé a vezeték hosszában.
Kondenzátumgyujto készlet felszerelése esetén az ürítovezeték lejtési szögét a kazán felé kell irányítani.
(L1 + L2) max = 30 m
911231_4805
L max = 15 m
911231_4806
15.5 ELKÜLÖNÍTETT FÜGGOLEGES KÉMÉNYVÉGZODÉS SZERELÉSI OPCIÓI
L max = 15 m
911231_4701
MEGJEGYZÉS: A C52 típusokhoz az égésilevegő-szívó és az égéstermék-elvezető csatlakozásokat soha nem szabad az épület
szemközti falaira szerelni. A szívó vezeték maximum hossza 10 méter lehet (6 méter - Nuvola 3 140 Fi).
Ha a füstvezeték meghaladja az 6 métert, akkor a (tartozékként szállított) kondenzátumgyűjtő-készletet a kazánhoz közel kell felszerelni.
FONTOS: Egyedüli kilépo füstvezeték szerelése esetén biztosítson megfelelo szigetelést (például üveggyapottal), ahol a vezeték
áthalad az épület falain.
A szerelvények felszerelésére vonatkozó részletes utasítások a szerelvényeket kíséro muszaki adatoknál találhatók.
