GEBEDIENUNGSANLEITUNG BR20 | BR30
3131

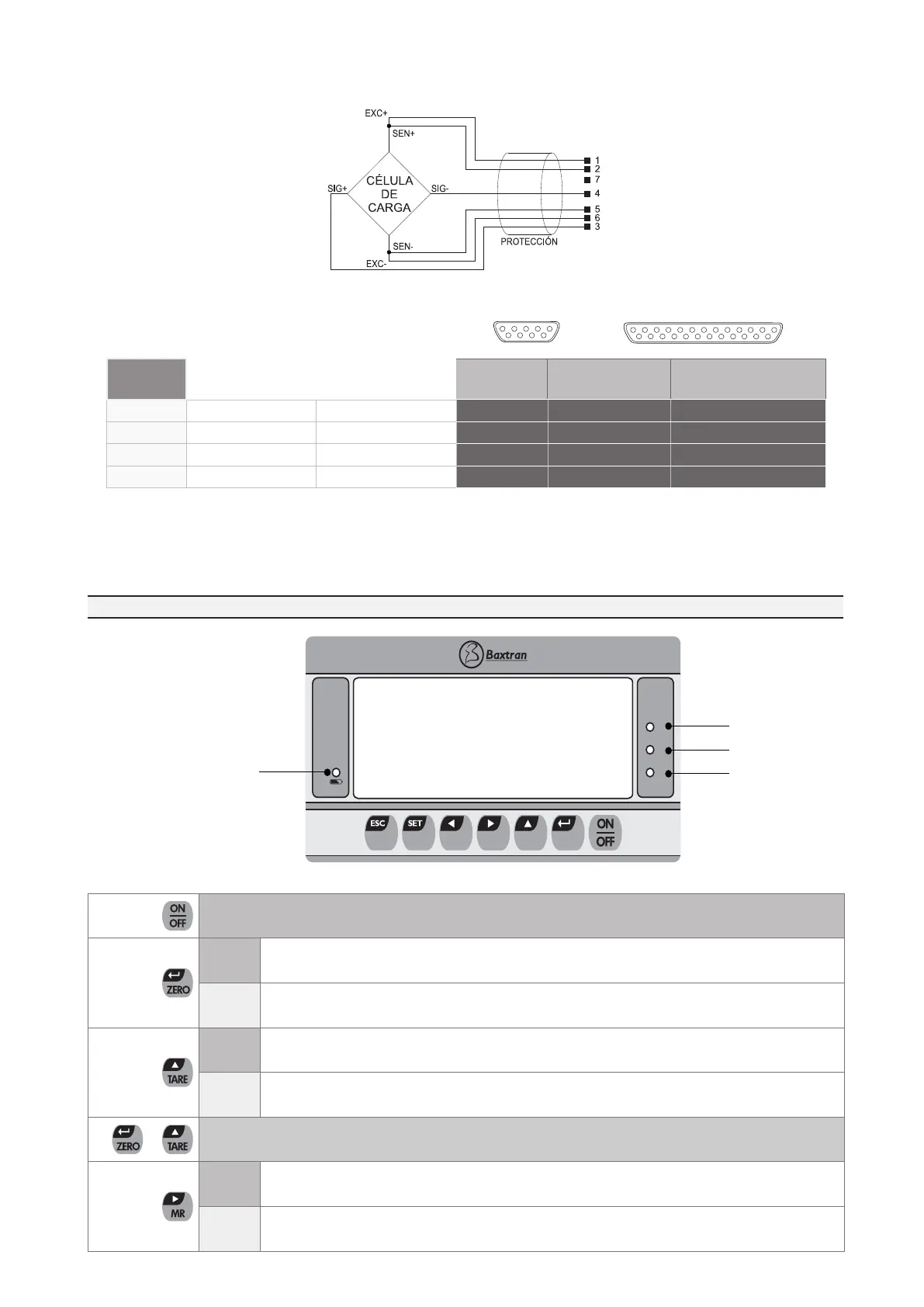

3.3.2. Port Wägezelle
Anschluss Wägezelle (7-poliger Stecker).
3.3.3. RS232
RS232 (9-poliger Stecker, Typ D)
Ausrüs-
tung
PC IMP28 POS-76
IMP29 TM-U220
IMP27 BTP-M280
2
RXD
Dateneingabe
3 3 2
3
TXD
Datenübergabe
2 2 3
4
VCC
Spannung +5V
nicht anschliessen nicht anschliessen nicht anschliessen
5
GND
Masse
5 7 7
3.3.4. Mercury Nivellierlibelle
BR20 BR30-Indikator: hat eine Funkon, mit connect mit einer Quecksilber-Level-Blase. Es kann festgelegt wird Plaorm
war. Wenn die Plaorm nicht waagerecht ist und über einen besmmten Winkel, leuchtet die Anzeige Err Ton Piepser
zeigen und L. Dann könnte es nicht mit einem Gewicht werden.
4. BESCHREIBUBNG DER TASTATUR
Primäre Funktion (1ªFun.) i Sekundär e Funktion (2ªFun.)
Ein-/Ausschalten der Anzeige.
1ªFun.
Setzen Sie den NULLPUNKT für alle nachfolgenden Gewichte. Null-Anzeige erscheint im Dis-
play.
2ªFun.
Die sekundäre Funktion bedeutet INTRO bei der Programmierung von Parametern oder
anderen Funktionen gemeint
1ªFun.
WAAGE TARIEREN. Speichert das tatsächliche Gewicht im Speicher als Tarawert, subtrahiert
den Taragewichtswert und zeigt die Ergebnisse.
2ªFun.
ERHÖHT AKTIVE ZIFFER, wenn Sie einen Parameterwert oder andere Funktionen programmie-
ren
+
Drücken Sie gleichzeitig die Tasten im normalen Wägemodus, um die FUNKTION TIER der Anzeige einzu-
schalten (beim Betreten oder Verlassen des Tiermodus hören Sie zweimal einen Signalton).
1ªFun.
ERINNERUNG SPEICHER, wird das gesamte akkumulierte Gewicht im Speicher anzeigen.
2ªFun.
Im Programmiermodus kann diese Taste verwendet werden, um AKTIVE STELLEN NACH
RECHTS zu bewegen.
DB9
DB25
Hi
Ok
Lo
G/N PRINT M+ MR TARE ZERO
BR20
NIVEL BATERIA
LIMITE SUPERIOR
OK
LIMITE INFERIOR
NIVEL VERDE (batería completa)
NIVEL AMARILLO (batería cargando)
NIVEL ROJO (batería casi descargada)
