5
ESMANUAL DE USUARIO BR20 | BR30

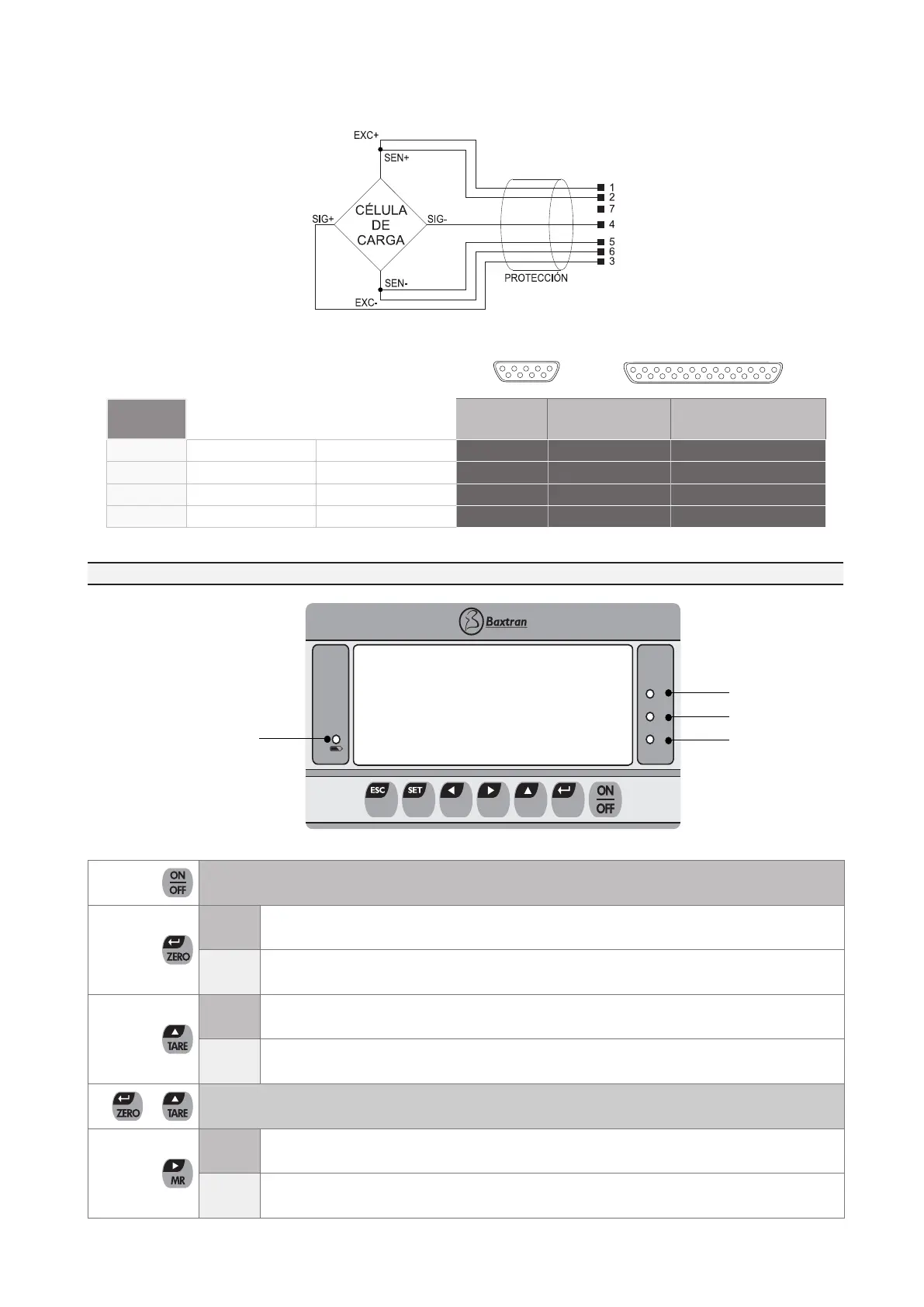

3.3.2. Puerto de la célula de carga
Conexión célula de carga (Conector de 7pins).
3.3.3. RS232
RS232 (Conector de 9pins po D).
EQUIPO
PC IMP28 POS-76
IMP29 TM-U220
IMP27 BTP-M280
2
RXD
Entrada de datos
3 3 2
3
TXD
Transmisión de datos
2 2 3
4
VCC
Toma de +5V
NO CONECTAR NO CONECTAR NO CONECTAR
5
GND
masa
5 7 7
4. DESCRIPCIÓN DEL TECLADO
Función primaria (1ªFun.) i Función Secundaria (2ªFun.)
ENCENDER O APAGAR el indicador.
1ªFun.
Programe el PUNTO CERO para todas las pesadas siguientes. La pantalla mostrará cero.
2ªFun.
Como función secundaria significa INTRO cuando programe los parámetros u otras funcio-
nes.
1ªFun.
TARAR LA BALANZA. Almacena el peso actual en la memoria como un valor de tara, resta el
valor de tara del peso y muestra los resultados.
2ªFun.
INCREMENTA EL DIGITO ACTIVO cuando programe un valor de los parámetros u otras fun-
ciones
+
Presione las teclas a la vez en el modo de pesar normal, para ENCENDER O APAGAR LA FUNCIÓN ANI-
MAL del indicador (cuando entre o salga del modo animal del indicador, escuchará un beep dos veces).
1ªFun.
RECORDAR MEMORIA, mostrará el peso acumulado total en la memoria.
2ªFun.
En el modo de programación, esta tecla puede utilizarse para MOVER LOS DÍGITOS ACTI-
VOS hacia la DERECHA.
DB9
DB25
Hi
Ok
Lo
G/N PRINT M+ MR TARE ZERO
BR20
NIVEL BATERIA
LIMITE SUPERIOR
OK
LIMITE INFERIOR
NIVEL VERDE (batería completa)
NIVEL AMARILLO (batería cargando)
NIVEL ROJO (batería casi descargada)
