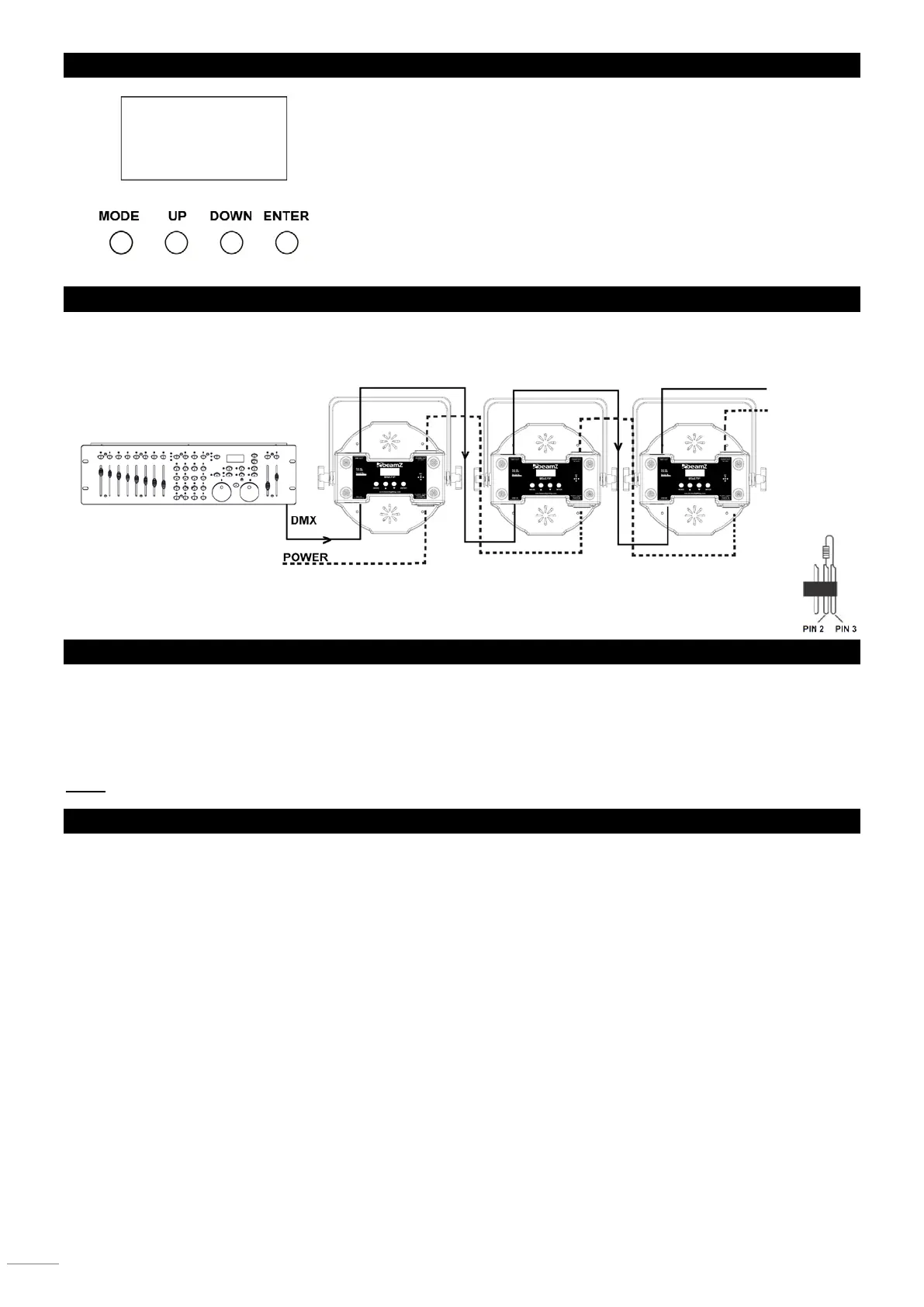

AFFICHAGE
Le panneau de commande vous permet d’effectuer différents réglages : réglage
de l’adresse de démarrage, gestion d’un programme pré-programmé, lancer un
Reset. Le menu principal est accessible en appuyant sur la touche Mode, vous
pouvez naviguer dans le sous-menu avec la touche Up ou Down.
Appuyez sur la touche Enter pour choisir le menu souhaité.
Vous pouvez modifier la sélection en appuyant sur la touche Up ou Down.
Confirmez la sélection en appuyant sur la touche Enter.
Vous pouvez quitter un mode en appuyant sur la touche Mode. Les fonctions
fournies sont décrits plus loin dans ce manuel.
BRANCHEMENT DMX-512
Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l’entrée DMX du
premier appareil dans une chaîne DMX. Reliez toujours la sortie d’un appareil à l’entrée de l’appareil suivant jusqu’à ce que
tous les appareils soient reliés. Si vous utilisez un contrôleur avec connexion DMX 5 pôles, vous devez utiliser un adaptateur 5
pôles / 3 pôles.
Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre
signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.
FONCTIONNEMENT MASTER/SLAVE
Le mode Master / Slave permet de gérer plusieurs appareils via un seul appareil “Master“.
Reliez la prise du premier appareil “DMX OUT“ au deuxième appareil “DMX IN“ en utilisant un cordon XLR 3 pôles. Répétez la
procédure avec le troisième, quatrième appareil ou reportez-vous au chapitre “Branchement DMX-512“. Choisissez l'appareil
qui va contrôler les autres et réglez-le en mode Master via l'affichage. Les autres appareils devant réagir aux indications de
l'appareil Master, doivent être réglés en mode Slave. L'appareil “Slave“ va suivre l'appareil “Master“ de manière synchrone.
Note : n'importe quel appareil peut être “Master“ ou “Slave”.
MODES ET FONCTIONNEEMNT
1
）Réglage adresse de démarrage
1．Appuyez sur la touche MENU pour accéder à l'interface EDIT.
2. Appuyez sur UP/DOWN pour choisir, puis appuyez sur ENTER pour saisir le réglage de l'adresse.
3．Appuyez sur UP/DOWN pour choisir l'adresse 001~XXX.
4．Appuyez sur ENTER pour confirmer ou appuyez sur "MENU" pour quitter.
2）Sélection canal
1. Appuyez sur la touche MENU pour accéder à l'interface EDIT.
2. Appuyez sur UP/DOWN pour choisir, puis appuyez sur ENTER pour valider (Chnd)
3. Appuyez sur UP/DOWN pour choisir 7CH ou 34CH.
4. Appuyez sur ENTER pour confirmer ou appuyez sur "MENU" pour quitter.
3
）Réglage Master-slave
1. Appuyez sur la touche MENU pour accéder à l'interface EDIT.
2. Appuyez sur UP/DOWN pour choisir, puis appuyez sur ENTER pour valider (SLnd)
3. Appuyez sur UP/DOWN pour choisir (Mast) ou (SL1),
4. Appuyez sur ENTER pour confirmer ou appuyez sur "MENU" pour quitter.
4) Mode Pas de signal
1. Appuyez sur la touche MENU pour accéder à l'interface EDIT.
2. Appuyez sur UP/DOWN pour choisir, puis appuyez sur ENTER pour valider (Lost)
3. Appuyez sur UP/DOWN pour choisir hold/blackout/auto/sound, appuyez sur <Enter> pour valider.
4. Appuyez sur ENTER pour confirmer ou appuyez sur "MENU" pour quitter.
