Einstellen der Endlagen mit dem Einstellset
Achtung
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur
für die Inbetriebnahme vorgesehen.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets
(Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
Hinweis
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses
vorzeitig abschalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt
freizufahren, es zu beseitigen und durch erneutes Ein-/Ausfahren die ge-
wünschte Endlage einzustellen.

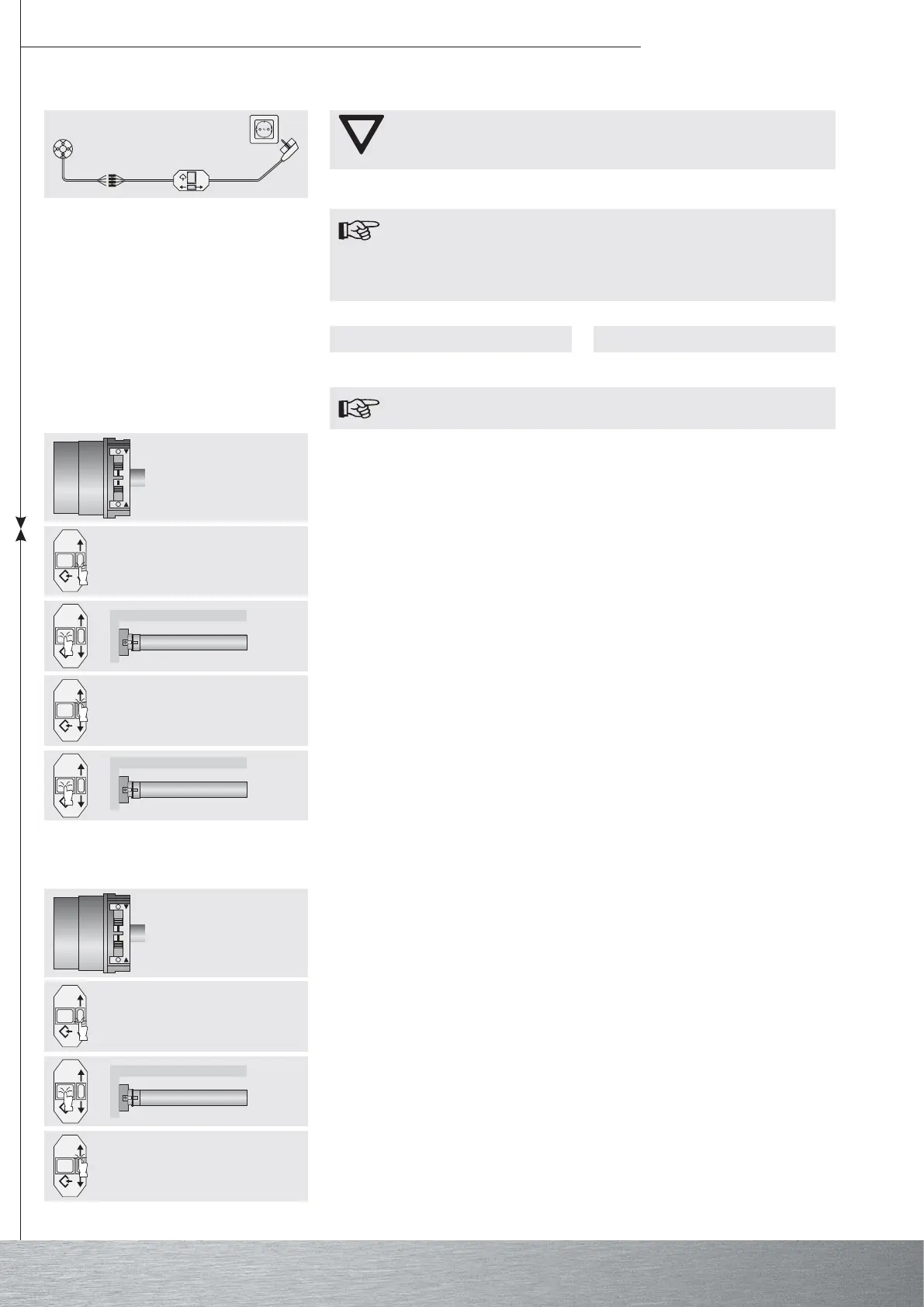

Aktion Reaktion
a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Fahren Sie die gewünschte Ausfahr-Endlage
an.
Klack
Klack
Schieben Sie beide Schalter in die Program-
mier-Stellung.
Drücken Sie die Programmiertaste des Ein-
stellsets für 3 Sekunden.
Die Quittierung erfolgt durch ein „Klack“
des Rohrantriebes.
Anschließend fahren Sie die gewünschte
Einfahr-Endlage an.
Jetzt drücken Sie die Programmiertaste des
Einstellsets für 3 Sekunden.
Die Quittierung erfolgt durch ein „Klack“
des Rohrantriebes.
Die Endlagen sind eingestellt.
b) Punkt ausgefahren zu Anschlag eingefahren
Klack
Schieben Sie beide Schalter in die Program-
mier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage
an.
Drücken Sie die Programmiertaste des Ein-
stellsets für 3 Sekunden.
Die Quittierung erfolgt durch ein „Klack“
des Rohrantriebes.
Anschließend fahren Sie Ein bis gegen den
oberen, dauerhaft vorhandenen Anschlag.
Der Rohrantrieb schaltet selbstständig ab.
Die Endlagen sind eingestellt.
