Becker R8/17PS - Exemples de Raccordement

Notice d’utilisation
38

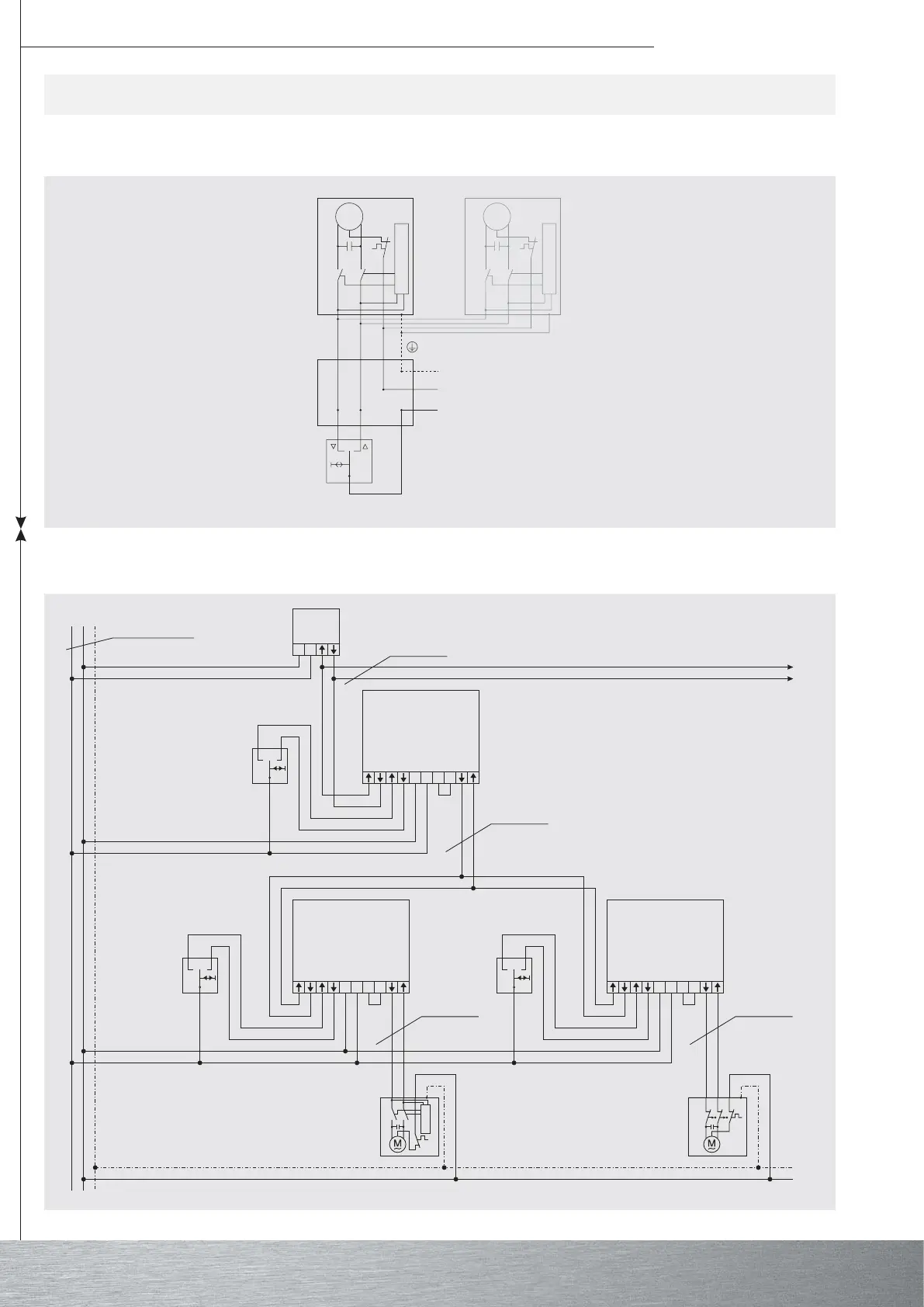

Exemples de raccordement
~
M
~
M
230V
PE
N
L1
Electronique
Electronique
noir
marron
bleu
vert/
jaune
Touche individuelle
Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42
Activation d’un ou plusieurs moteurs au moyen d’un commutateur ou d’une touche
L1 N PE
Réseau 230V / 50Hz
L1N
Auto-
matisme
soleil-vent
ZI M
NLLC
UC42
Groupe
ZI M
NLLC
UC42
ZI M
NLLC
UC42
Centrale
IndividuelleIndividuelle
Alimentation centrale
(Raccordement de commandes supplémentaires)
230V / 50Hz
230V / 50Hz
230V / 50Hz 230V / 50Hz
