Notice d’utilisation
30
2
Instructions de montage
Avant de commencer les travaux, le poseur doit s’assurer de la solidité du mur et du
caisson du volet roulant ou de la protection solaire (couple du moteur et poids du ta-
blier).
Prudence
Les branchements électriques doivent impérativement être réalisés par
un électricien spécialisé. Couper l’alimentation électrique avant le mon-
tage. Veuillez remettre les informations de branchement ci-jointes à
l’électricien chargé des travaux.

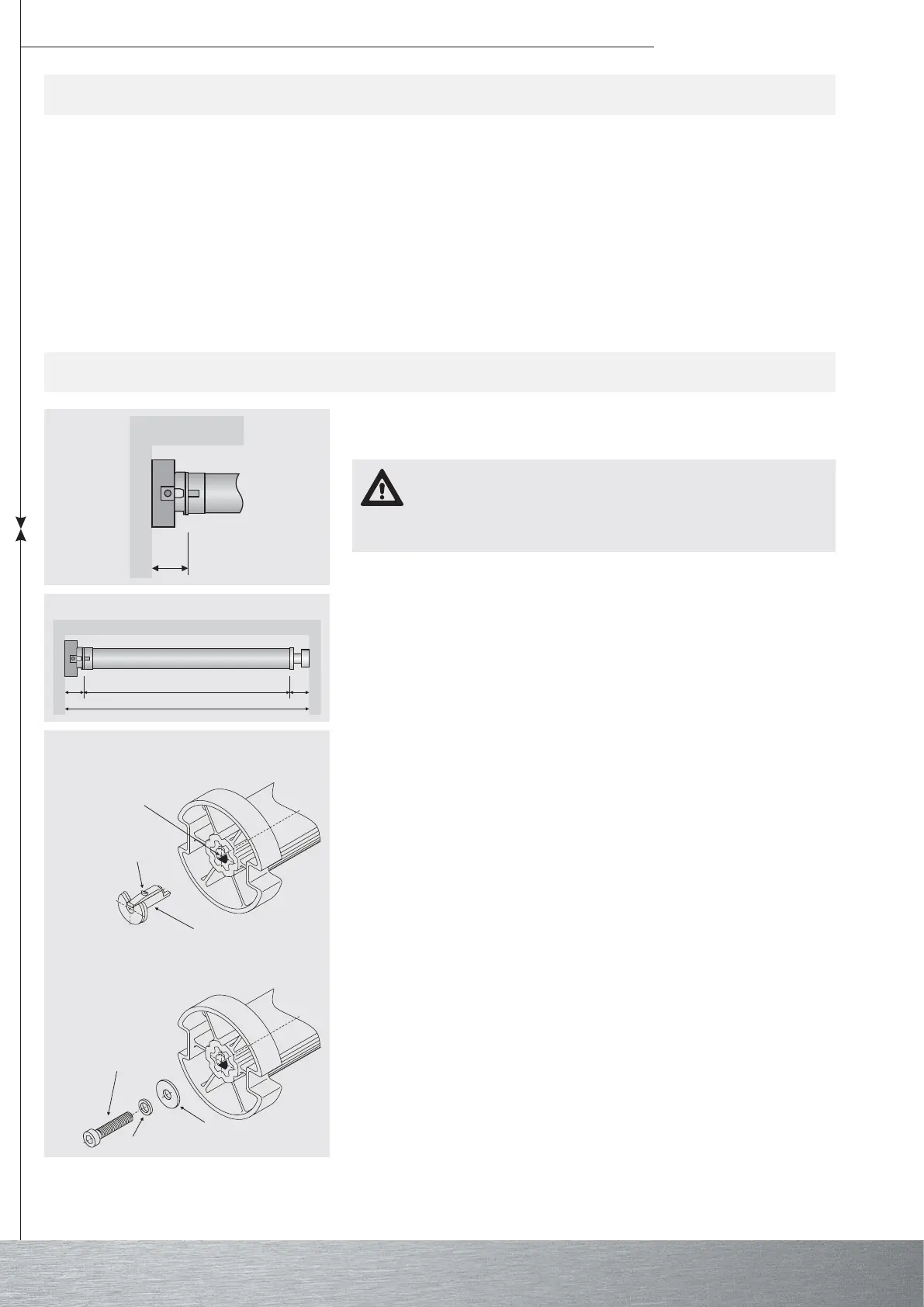

1. Déterminez l’encombrement latéral (M) de la tête, de l’embout et du support moteur
(Fig. 1) pour pouvoir calculer la longueur nécessaire du tube. La dimension libre du
caisson du volet roulant ou de la protection solaire (X) moins la somme de la lon-
gueur totale support mural+tête (M) et de l’embout (G) donne la longueur (L) du
tube:
L=X-(G+M) (Fig. 2).
Mesurez vous-même la distance entre le support et la tête de raccordement étant
donné que celle-ci peut varier suivant la combinaison moteur-support.
2. Fixez ensuite le support et l’embout.
Prière de respecter les consignes suivantes pour le montage du moteur:
• Montage de la roue et de son dispositif de fixation pour les moteurs
R8/17PS(+) à R20/17PS(+):
Le sens d’insertion du dispositif de fixation de la roue est imposé par sa forme.
Veillez à ce que l’ergot soit correctement enclenché quand vous introduisez le dispo-
sitif de fixation. Un clic doit être perceptible. Tirez sur la roue pour vous assurer que
le dispositif de fixationest bien fixé (Fig. 3).
• Montage de la roue avec raccord vissé pour les moteurs R30/17PS(+) à
R120/11PS(+):
La fixation est effectuée à l’aide d’une vis M6x12, sécurisée par une rondelle M6 et
une rondelle dentée correspondante (Fig. 3).
1
M
M L
X
G
3
R8/17PS(+) R20/17PS(+)à
Trou d’enclenchement
Ergot d’enclenchement
Dispositif de fixation de la roue
Vis M6x12
Rondelle
Rondelle dentée
R30/17PS(+) R120/11PS(+)à
Utilisation conforme aux prescriptions
Les moteurs tubulaires R8/17PS - R120/11PS sont conçus exclusivement pour les stores, les screens et les protections solaires de vérandas.
L’utilisation dans des installations couplées est seulement possible si toutes les parties de l’installation fonctionnent de manière synchrone et
atteignent la position finale au même moment.
Les moteurs tubulaires R8/17PS+ - R120/11PS+ sont conçus spécialement pour les stores à cassettes avec un couple de fermeture nécessaire
plus élevé (fermeture correcte de la cassette) ainsi que pour les rideaux à lames agrafées et les grilles à enroulement.
Si les commandes et moteurs sont utilisés pour d’autres applications que celles mentionnées ci-dessus ou si des modifications influant sur la
sécurité de l’installation sont apportées aux appareils, le fabricant ou le revendeur n’assument aucune garantie pour les dommages corporels et
matériels, ainsi que pour les dommages consécutifs.
Concernant le fonctionnement ou la réparation de l’installation, il est impératif de respecter les indications contenues dans les instructions de
service. En cas d’intervention non conforme aux prescriptions, le fabricant ou le revendeur n’assument aucune garantie pour les dommages
corporels et matériels, ainsi que pour les dommages consécutifs.
