Conexão de Força

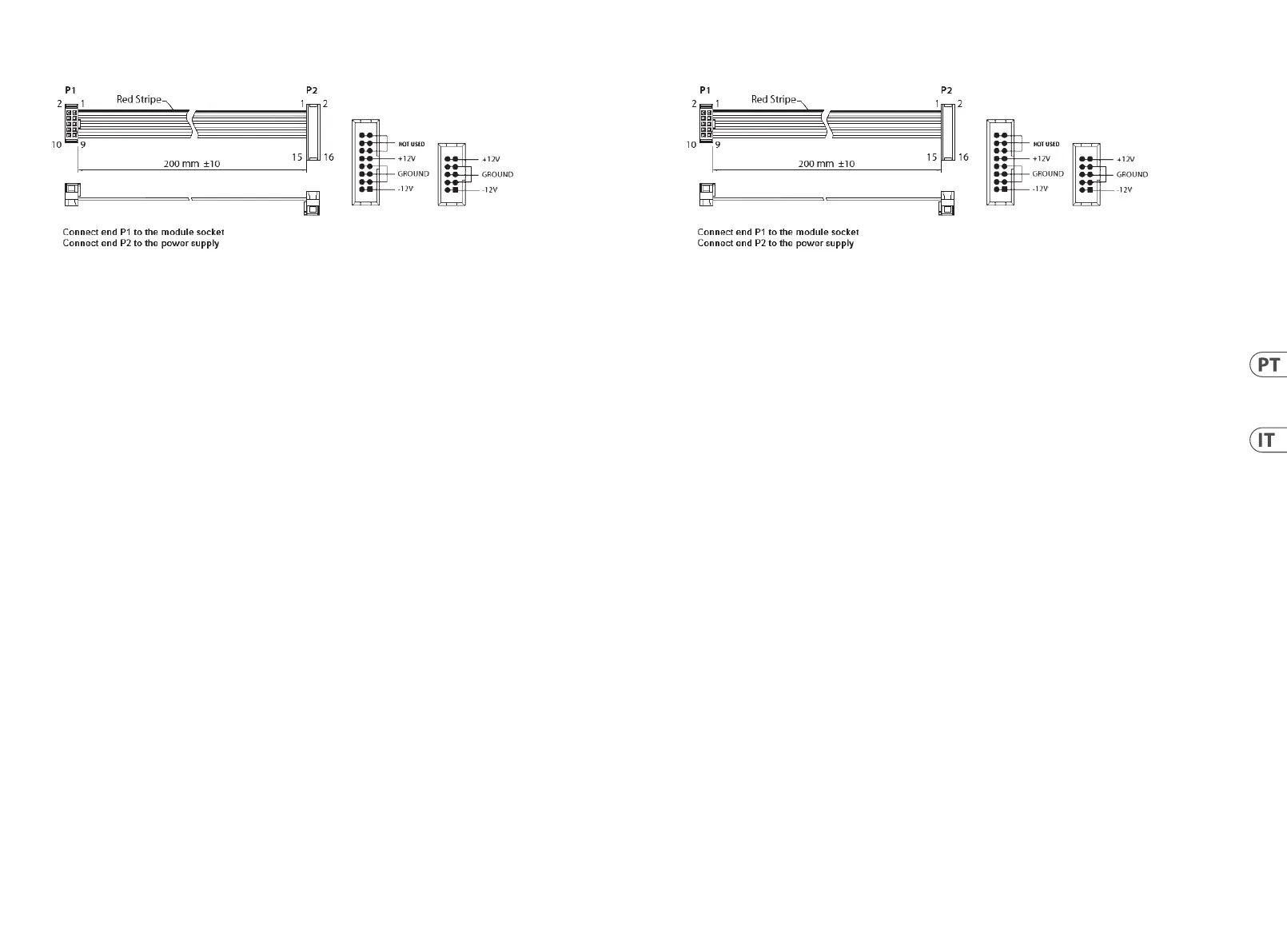

A unidade vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação Eurorack
padrão. Siga estas etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo seja
montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do rack.
O conector possui uma aba que se alinhará com a lacuna no soquete, portanto, não pode ser inserido incorretamente.
Se a fonte de alimentação não tiver um soquete chaveado, certique-se de orientar o pino 1 (-12 V) com a faixa vermelha
no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector possui uma guia que se alinha ao
soquete para orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação forem conectadas com segurança, você pode montar o
módulo em uma caixa e ligar a fonte de alimentação.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de
alimentação antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios xos espaçados de 2 HP ao longo do comprimento da caixa,
ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas
de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em relação
aproximada aos orifícios de montagem em seu módulo antes de prender os parafusos.
Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem quem alinhados com
um trilho ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no
posicionamento enquanto você os alinha. Depois de estabelecida a posição nal, aperte os parafusos.
Power Connection
L’unità viene fornita con il cavo di alimentazione necessario per il collegamento a un sistema di alimentazione Eurorack
standard. Seguire questi passaggi per collegare l’alimentazione al modulo. È più facile eettuare questi collegamenti prima
che il modulo sia stato montato in una custodia rack.
1. Spegnere l’alimentatore o la custodia del rack e scollegare il cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa dell’alimentatore o della custodia del rack.
Il connettore ha una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato.
Se l’alimentatore non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la presa
per un corretto orientamento.
4. Dopo che entrambe le estremità del cavo di alimentazione sono state ssate saldamente, è possibile montare il modulo
in una custodia e accendere l’alimentatore.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione
prima del montaggio.
A seconda del case del rack, potrebbero esserci una serie di fori ssi distanziati di 2 HP l’uno dall’altro lungo la lunghezza
del case, o un binario che consente alle singole piastre lettate di scorrere lungo la lunghezza del case. Le piastre lettate a
movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in
relazione approssimativa con i fori di montaggio nel modulo prima di ssare le viti.
Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida lettata o
una piastra lettata. Attacca le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le
fai allineare tutte. Dopo aver stabilito la posizione nale, serrare le viti.
16 17Quick Start GuideFILTAMP MODULE 1006
