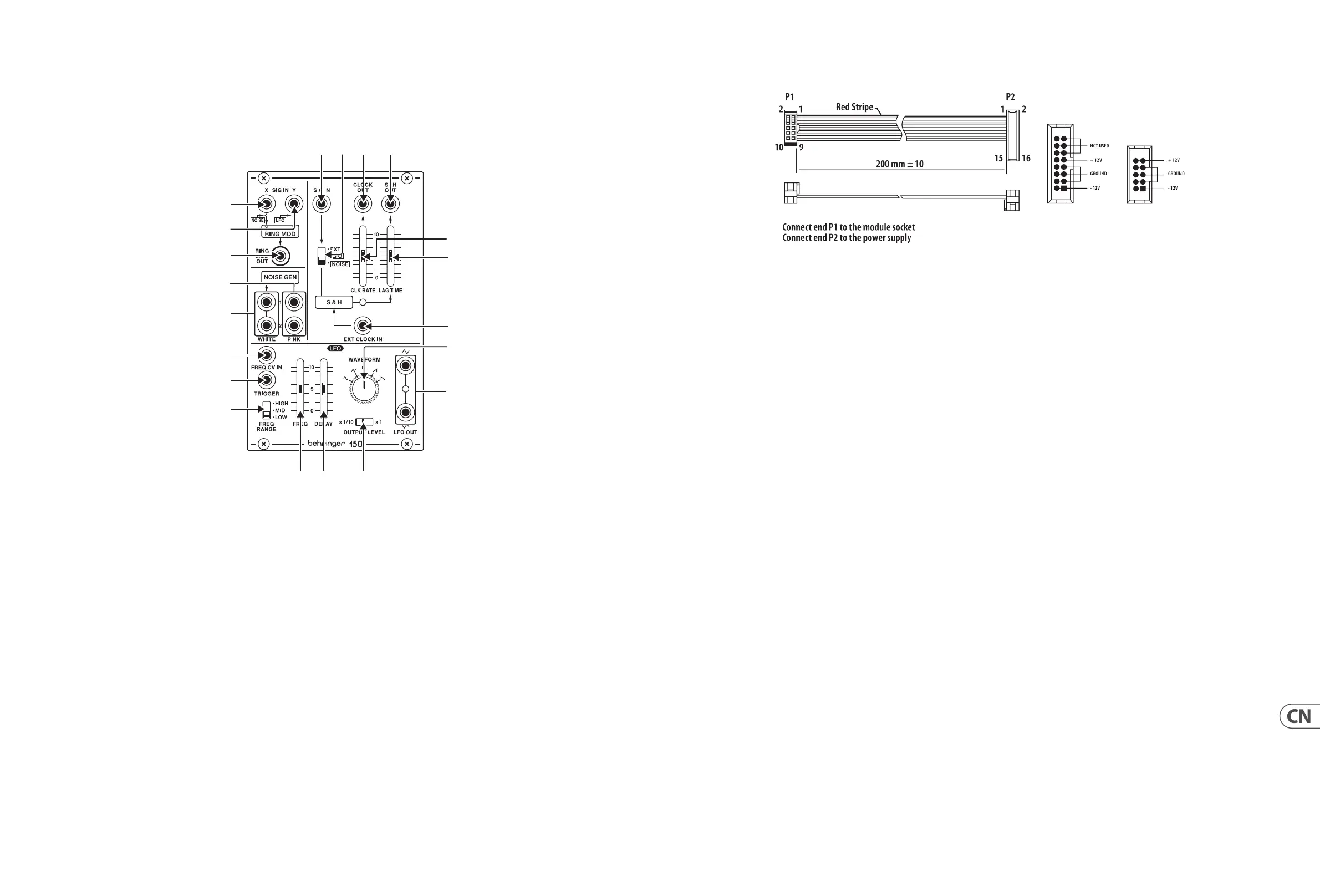

150 RING MOD/NOISE/S&H/LFO 控制
1. EXT SIG X/NOISE - EXT SIG X/噪声插孔将音频信号或噪声路由到
环形调制器。 通过 EXT SIG X/NOISE 插孔传入的音频信号或噪声
与路由到 EXT SIG Y/LFO 插孔的载波信号合并并由其调制。
2. EXT SIG Y/LFO - 插孔将载波信号路由到环形调制器。 载波信号
可以在音频范围内, 例如 500 Hz 正弦波, 或来自低频振荡器
（LFO） 的信号。
3. R.M OUT - 插孔发送最终的环形调制器信号。
4. PINK - 输出插孔提供双白粉红色噪声输出, 供其他模块使用。
5. WHITE - 输出插孔提供双白噪声输出, 可与其他模块一起使用。
6. EXT SIG - 输入插孔将外部信号路由到 S&H 电路进行处理。
使用 EXT/LFO/NOISE 开关针对不同类型的信号优化 EXT SIG 输入。
7. EXT/LFO/NOISE - 滑动开关优化了 EXT SIG, 以与控制信号 （EXT),
来自低频振荡器 （LFO） 的信号或噪声信号 （NOISE）一起使用。
8. CLOCK OUT - 插孔发送在 S&H 电路内部生成的时钟信号。
9. CLOCK RATE - 在时钟信号通过 CLOCK OUT 插孔传送出去之前,
滑块控制内部时钟信号的速率。
10. S&H OUT - 插孔通过带有 3.5 毫米 TS 连接器的电缆发送最
终的 S&H （采样和保持） 信号。
11. LAG TIME - 滑杆升高时, 滑杆可用于平滑控制电压值之间的变
化, 类似于键盘上的滑音或滑音效果。
12. EXT CLOCK IN - 输入插孔将外部时钟信号路由到 S&H 电路。
13. WAVEFORM - 旋钮可在 LFO 的正弦波, 三角波, 方波, 锯齿波和
锯齿波之间进行选择。
14. FREQ RANGE - 滑动开关可在高 （H）, 中 （M） 和低 （L） 频率范围之
间进行选择。
15. TRIGGER - 插孔允许控制电压通过将振幅重置为 0 来触发 LFO
波形。 然后, 波形以 DELAY 滑块设置的速率返回到原始振幅。
16. FREQ - 滑块可在 FREQ RANGE 开关选择的范围内微调 LFO 频率。
17. DELAY - 滑块控制从新音符开始到 LFO 振幅峰值之间经过的
时间。
18. FREQ CV IN - 输入插孔允许控制电压代替FREQ 滑块来控制 LFO
频率。
19. OUTPUT LEVEL - 滑动开关在全强度 LFO 输出信号 （x1 设置）
和 1/10 强度信号 （x 1/10 设置） 之间进行选择。
20. LFO OUT - 输出插孔提供双 LFO 输出, 可用于带有 3.5 毫米 TS
连接器的电缆。
(CN)
控制
电源连接
该模块随附所需的电源线, 用于连接到标准 Eurorack 电源系统。
请按照以下步骤将电源连接到模块。 在将模块安装到机架盒中
之前, 进行这些连接会更容易。
1. 关闭电源或机架式机箱的电源, 然后断开电源线的连接。
2. 将电源线上的 16 针连接器插入电源或机架盒上的插座。 该连
接器具有一个卡舌, 该卡舌将与插槽中的间隙对齐, 因此不会
被错误地插入。 如果电源没有键控插座, 请确保将插针
1 (-12 V) 的方向与电缆上的红色条纹对准。
3. 将 10 针连接器插入模块背面的插槽中。 连接器具有一个卡舌,
该卡舌将与插座对齐以正确定向。
4. 在牢固连接电源线的两端之后, 您可以将模块安装在盒中并打
开电源。
安装
模块随附了必要的螺钉, 用于将其安装在 Eurorack 箱中。 安装前,
请先连接电源线。
根据机架机箱的不同, 可能会有一系列沿机箱长度方向相距 2 HP
的固定孔, 或者是一条允许单个螺纹板沿机箱长度方向滑动的导
轨。 可以自由移动的螺纹板可以精确定位模块, 但是在安装螺钉之
前, 应将每个板的位置与模块上的安装孔大致成一定关系。
将模块靠在 Eurorack 导轨上, 以使每个安装孔都与螺纹导轨或螺
纹板对齐。 从头开始固定螺丝, 在对齐时可以对位置进行细微调
整。 确定最终位置后, 拧紧螺钉。
(6) (7) (8) (10)
18)
15)
14)
(20
(12
(13
(11
