60 WING COMPACT Quick Start Guide
Quick Start Guide 61

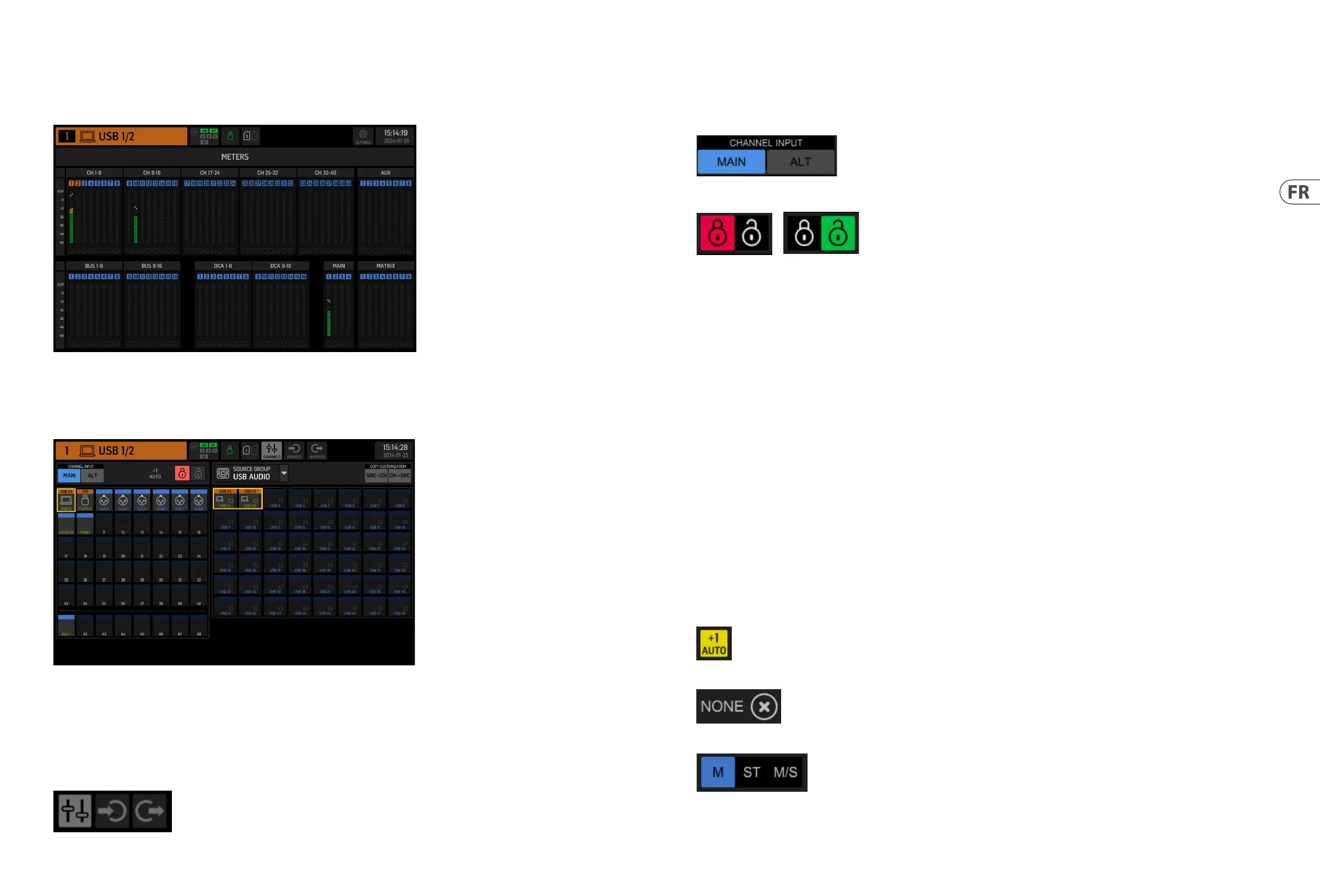

MÈTRES
L’écran MÈTRES ache les mètres de niveau et le statut de mute pour tous les chemins de signal sur la console. Les mètres de niveau sont regroupés en conséquence :
40 canaux d’entrée, 8 canaux auxiliaires, 16 bus (auxiliaires), 16 DCAs, 4 bus principaux et 8 bus de matrice. Cet écran ore également un raccourci rapide pour zoomer
sur n’importe lequel des groupes de canaux ci-dessus pour le contrôle ou l’édition, en le touchant simplement.
ROUTAGE
WING permet des options de routage exibles : chaque SOURCE peut être routée vers chaque canal ou sortie physique. Le patching des SOURCES et des sorties est
conguré sur l’écran ROUTAGE.
Les mêmes modications peuvent également être eectuées sur la section INPUT de chaque canal dans l’écran HOME.
Canaux
Trois boutons dans le coin supérieur droit de l’écran sélectionnent les canaux, les entrées physiques, ou les sorties pour l’édition. Le premier bouton contrôle la
conguration du canal.
Le menu “CHANNEL INPUT” contrôle si l’entrée principale ou alternative du canal sera congurée. Cela suit le concept d’une console inline, où un seul canal peut avoir
deux entrées patchées en permanence et commutées selon les besoins de l’utilisateur.
Avant de procéder à l'édition, il faut cliquer sur l'icône de déverrouillage. Lorsqu'elle est verte, l'édition est disponible. Lorsqu'elle est rouge, l'édition est bloquée.
La moitié gauche de l’écran achera les 40 canaux d’entrée et 8 bus auxiliaires. La moitié droite de l’écran achera les SOURCES disponibles qui peuvent être routées
vers les canaux à gauche.
Après avoir cliqué sur le canal souhaité, la SOURCE qui alimente ce canal peut être choisie sur la moitié droite de l’écran. En cliquant sur le menu déroulant
“SOURCEGROUP”, vous pouvez choisir parmi les SOURCES physiques suivantes sur le panneau arrière de la console ou les bus:
• • LOCAL IN : 24 entrées micro ou ligne physiques.
• • AES/EBU IN : deux entrées numériques AES/EBU.
• • AES50A/AES50B/AES50C : trois ports AES50.
• • USB AUDIO : la console peut être utilisée comme une interface USB avec 48 canaux d’entrée et de sortie.
• • EXP CARD : jusqu’à 64 entrées en fonction des cartes d’extension installées.
• • MODULE : jusqu’à 64 entrées via les cartes DANTE et SoundGrid sont disponibles.
• • BUS : chacun des 16 bus (stéréo).
• • MAIN : chacun des 4 bus principaux (stéréo).
• • MATRIX : chacun des 8 bus de matrice (stéréo).
• • OSCILLATOR : deux oscillateurs de bruit blanc, bruit rose, ou onde sinusoïdale.
• • STAGE CONNECT : 32 canaux audio numériques à 48kHz et 24 bits via le connecteur XLR.
• • USB PLAYER : 4 canaux du lecteur USB (port de type A) sur le panneau avant. Les chiers doivent être des chiers audio .wav non compressés.
• • USER SIGNAL : signaux qui peuvent être dérivés de diérents points dans le ux de signal des canaux d’entrée, des bus, des bus principaux ou des bus de matrice,
ou des SOURCES repatchées à travers l’un des 24 patches utilisateur.
Lors du patching de plusieurs canaux adjacents, en cliquant sur le bouton “+1 AUTO”, le canal de console suivant est automatiquement sélectionné pour une
aectation d’entrée plus rapide.
Pour eacer l'entrée d'un canal, cliquez sur "AUCUN".
La conguration mono, stéréo ou mid-side de chaque canal peut être congurée via les boutons M, ST et M/S.
WING COMPACT Aperçu
