96 WING COMPACT Quick Start Guide
Quick Start Guide 97
Visão Geral do WING COMPACT
5. Telas Principais
A maior parte da edição e controle avançados é feita no Display Principal. As telas podem ser navegadas pelos sete botões à esquerda da tela, ou pelos botões VIEW em
cada seção do painel superior.  Existem seis telas acessíveis pelos botões ao lado do Display Principal: 
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY 
Note que o botão UTILITY não tem uma tela especíca relacionada a ele. Umabarra de status é exibida na parte superior da tela para fornecer uma referência rápida
para o nome do canal, relógio e alertas. Isso também permite acesso constante aos controles do cartão SD, menu de conguração, funções de biblioteca e outras
ferramentas.

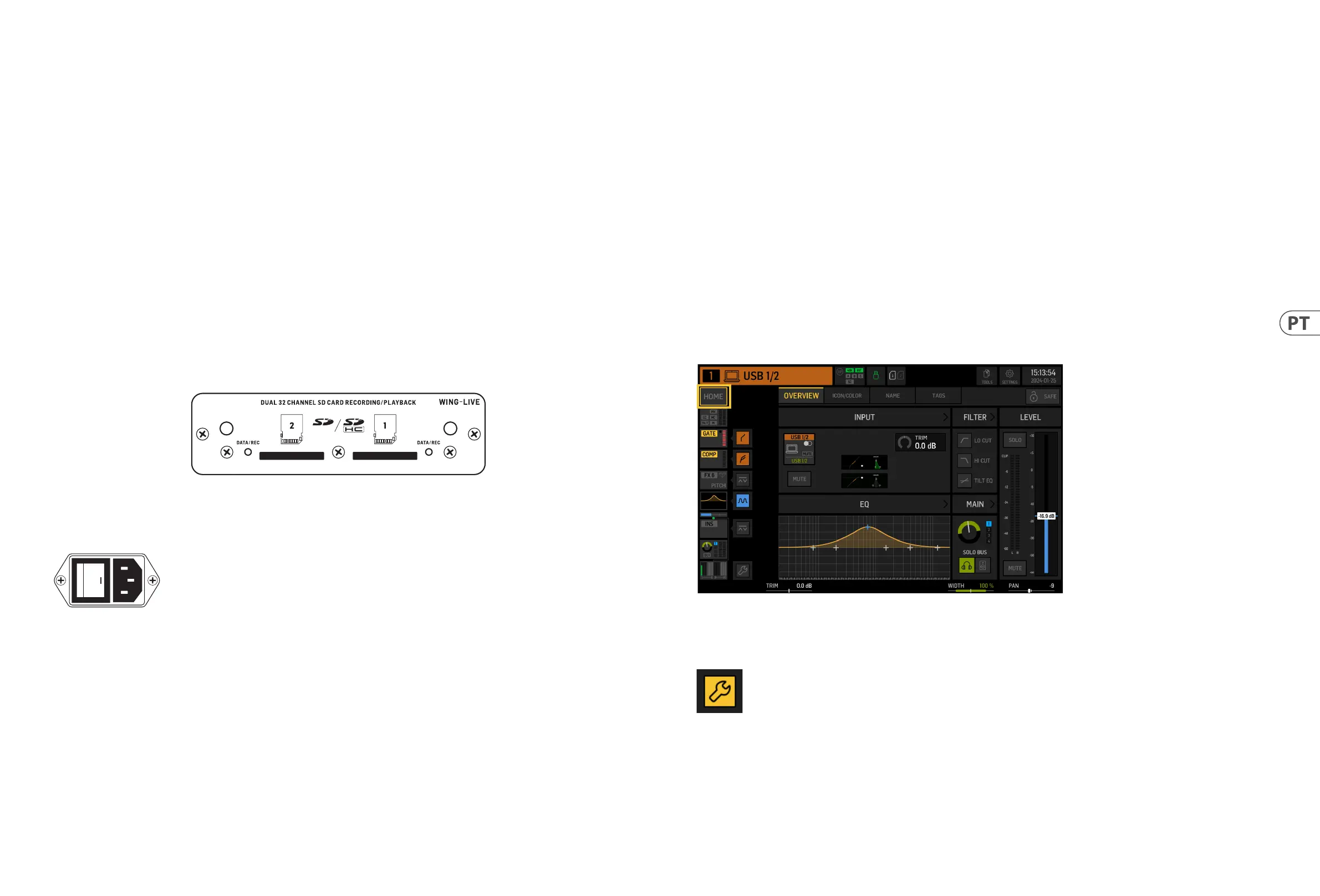

HOME
HOME
A tela padrão é uma visão geral do canal selecionado. Esta tela permite o ajuste de parâmetros básicos como pan e nível, mas principalmente fornece um ponto de
partida para acessar blocos de processamento importantes como EQ e dinâmica. 
A sequência de processamento das seções de gate, dinâmica, EQ e insert, bem como o ponto de toque para o sinal enviado para os 16 ônibus, pode ser ajustada
clicando no ícone de chave no canto inferior esquerdo da tela HOME e arrastando os blocos.
O console também pode ser conectado a um computador via conector USB tipo B para os seguintes usos:
• • Interface de áudio de 48 entradas/48 saídas. O driver ASIO correspondente pode ser baixado de behringer.com.
• • Controlador MIDI DAW
• • Atualizações de rmware
• • Troca de dados
3 portas AES50 fornecem até 48 canais de entrada e saída para e de caixas de palco digitais, garantindo uma alta contagem de canais e permitindo patching para e de
vários locais. O WING é totalmente compatível com todas as mesas de mistura e caixas de palco da série X32.
Todas as conexões AES50 entre WING e caixas de palco devem ter:
• • Cabos CAT-5e blindados
• • Terminações de cabo Ethercon
• • Comprimento máximo do cabo de 80 metros
StageConnect transmite até 32 canais de entrada ou saída de áudio digital usando um cabo XLR balanceado padrão (cabo DMX de impedância 110 Ω recomendado).
A interface suporta diferentes congurações de ônibus de canais de entrada e saída e usa áudio PCM digital, não comprimido a 44,1/48 kHz e resolução de 24 bits.
StageConnect foi desenvolvido para conexões exíveis no palco ou em um rack lateral, suportando uma ampla gama de aplicações com latência sub-milissegundo.
Conexões de entrada e saída AES3 (AES/EBU) estéreo podem ser feitas via cabosXLR.
Slot de Expansão
O console WING é enviado com o cartão WING-LIVE instalado, que permite a gravação de até 64 canais de áudio de 48 kHz / 32 bits em um par de cartões SD ou SDHC.
Cartões com outros protocolos, como Dante, MADI e SoundGrid, podem ser instalados neste slot.
Energia
Conecte o cabo IEC incluído.
