152 WING COMPACT Quick Start Guide
Quick Start Guide 153
WING COMPACT Översikt
Ingångskanaler
De 12 faderna till vänster om konsolen kan rymma era SOURCES: ingångskanaler, aux-kanaler, bussar, huvudkanaler, matriser, DCAs och användaranpassade banker
eller lager. Observera att alla banker kan anpassas. USER1 och USER2 är tomma som standard.
Att välja olika faderbanker med lager/bank-knapparna på det vänstra grå området kommer att föra en ny uppsättning kanaler till ingångskanalernas
faderavsnitt. Om en viss bank överstiger mängden tillgängliga fysiska faders i avsnittet kommer skift-pilarna att rulla i block om fyra (eller 12 eller 8 beroende på
kongurationsinställning) kanaler för att komma åt de återstående.
För att komma åt faderbankens konguration, tryck och håll VIEW-knappen. För att tilldela kanaler till den valda banken, dra och släpp dem från CHANNELS, BUS/
MAIN och DCA-ikarna till botten av skärmen.
Huvudfader
WING Compact’s huvudfaderavsnitt är särskilt utformat för applikationer där snabba justeringar av bussändringar är avgörande. 16 snabbtangenter aktiverar
automatiskt sändningar på faderläget till motsvarande buss. Till exempel, när du trycker på “1”-knappen, kontrollerar varje kanals fader sändningsnivån till buss 1.
Utöver de 16 bussarna kontrollerar detta avsnitt också de 4 huvudbussarna, 8 matriserna, 16 DCAs och användaranpassade banker.
Skärmen visar vad som för närvarande styrs av huvudfadern och var och en av 1-16-knapparna.
Som standard, när ingen av 1-16-knapparna är markerade, kontrollerar huvudfadern MAIN1-nivån, oberoende av BUS MASTER, DCA, MAIN/MATRIX och USER-
knapparnas tillstånd. Detta kan ändras på SETUP>SURFACE-menyn.
• • MAIN/MATRIX: knapparna 1-4 styr sändningarna till huvudbussarna 1 till 4. “Sändningar på Faders” aktiveras på ingångskanalavsnittet när man trycker på en
av 1-4-knapparna. Sändningarna från specika kanaler till den valda bussen aktiveras genom att avstänga den respektive kanalen. Den motsvarande fadern
kontrollerar sändningsnivån.
Att hålla ner en av 1-4-knapparna aktiverar “spill”-läget på ingångskanalavsnittet, så att de kanaler som för närvarande skickas till den valda huvudbussen visas på
ingångskanalens faders.
Knapparna 9-16 styr sändningarna till matriserna 1-8. Att trycka på en av knapparna 9-16 aktiverar spill-läget för den önskade matrisen. Att hålla ner knappen
aktiverar “sändningar på fader-läge” för den önskade matrisen. Observera att endast bussar och huvudbussar kan skickas till matriser.
Observera att sändningsnivån till huvudbussarna och kanalfadern är oberoende. När ingen av 1-16-knapparna är tända, kontrollerar varje fader den motsvarande
kanalens nivå. När en av 1-16-knapparna är tända, kontrollerar varje fader den motsvarande sändningsnivån till den valda huvudbussen eller matrisen.
För att ändra om sändningar på fader eller spill-läge kommer att aktiveras när man trycker på 1-16-knapparna en gång och när man håller dem nere, gå till:
SETUP>SURFACE>MAIN SPILL ON/OFF
SETUP>SURFACE>MATRIX SPILL ON/OFF
• • BUS MASTER: knapparna 1-16 kontrollerar var och en av de 16 bussarna. Att trycka på en knapp en gång aktiverar sändningar på fader-läge för motsvarande buss.
Att hålla ner knappen aktiverar spill-läge för samma buss. För att ändra hur varje läge aktiveras, gå till:
SETUP>SURFACE>BUS SPILL ON/OFF
• • DCA: knapparna 1-16 aktiverar spill-läge för var och en av de motsvarande DCAs. Kanaler kan tilldelas en DCA genom att trycka på DCA-knappen på
mastersektionen, sedan trycka på en av 1-16-knapparna, hålla ner SELECT-knappen på mastersektionen, navigera genom de önskade faderbankerna på
ingångskanalerna och trycka på SELECT på de önskade kanalerna. Alternativt kan en kanal tilldelas en DCA genom HOME>TAGS.
• • USER: upp till 20 olika kontroller kan tilldelas till 1-16-knapparna på mastersektionen. För att göra detta, håll ner VIEW-knappen. 5 lager med 4 knappar vardera
nns tillgängliga till vänster om skärmen. Lagren kan navigeras med pilarna i det övre vänstra hörnet. Varje lager är tilldelat följande knappar: 
• • LAYER 1: USER 1-4
• • LAYER 2: USER 5-8
• • LAYER 3: USER 9-12
• • LAYER 4: USER 13-16
• • LAYER 5: MAIN/MATRIX 5-8

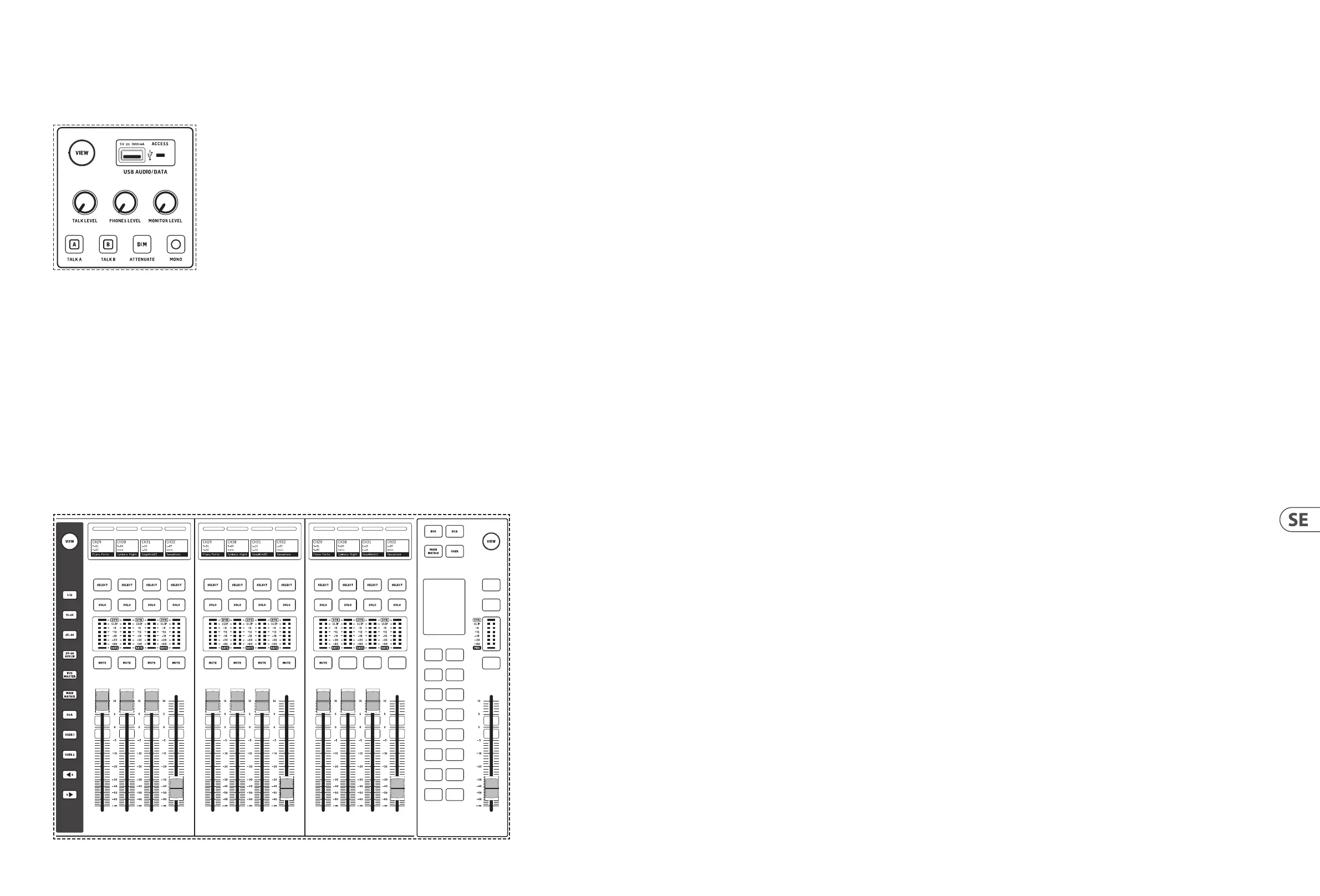

Monitoring/Talkback/USB
En USB typ-A-kontakt gör att ett ashminne kan pluggas direkt in i konsolen för att spara eller ladda data. Detta gör att du kan säkerhetskopiera dina showler eller
ladda din vanliga inställning på en hyrd WING-konsol.
Denna USB-anslutning tillåter inspelning och uppspelning av två- eller fyra-kanals-WAV-ljudler. Porten kan också ladda en bärbar enhet som en telefon eller
surfplatta. Flashminnen anslutna till USB-porten kan kopplas bort när ACCESS-lampan har slocknat.
Dedikerade rattar styr hörlurs- och monitorutgångsnivån för bussarna MONITOR A och MONITOR B, respektive, som nns i källgruppen “Monitor” i ROUTING-skärmen.
Båda stereobussarna kan dirigeras till valfri fysisk utgång. Aktivering av DIM-knappen minskar monitorns volym tillfälligt. MONO-knappen summerar monitorns signal
till mono.
Att hålla DIM-knappen dämpar monitorn. Att hålla MONO-knappen byter vänster och höger monitor signaler. För att använda hörlurskontakterna på konsolen måste
monitor signalerna dirigeras till de motsvarande utgångarna (dessa indikeras med en hörlurssymbol på utmatningsrutningssidan, dvs. Aux 7/8 för WING COMPACT-
konsolen).
Talkback-mikrofonnivån kan justeras via TALK LEVEL-ratten och TALK A och B-knapparna skickar talkback-signalen till olika destinationer. Antingen kanal 40 eller Aux
8 kan användas som bearbetningskanal för talkback-signalen. Bearbetning kan tillämpas vid behov. Alla ingångar kan tilldelas den valda talkback-kanalen.
Tryck på VIEW-knappen för att styra monitorinställningarna, justera mängden Dim-dämpning, ställa in rutningen för talkback-micken, och andra parametrar.
Fadersektioner
WING COMPACT har två fadersektioner: ingångskanalavsnittet och huvudfaderavsnittet.
