176 WING COMPACT Quick Start Guide

Quick Start Guide 177

WING COMPACT Przegląd

5. Główne ekrany

Większość zaawansowanej edycji i kontroli odbywa się na głównym wyświetlaczu. Ekrany można nawigować za pomocą siedmiu przycisków po lewej stronie ekranu

lub za pomocą przycisków VIEW w każdej sekcji górnego panelu. 

Sześć ekranów jest dostępnych za pomocą przycisków obok głównego wyświetlacza: 

• • HOME

• • EFFECTS

• • METERS

• • ROUTING

• • SETUP

• • LIBRARY 

Zauważ, że przycisk UTILITY nie ma konkretnego ekranu z nim związanego. 

Na górze ekranu wyświetlany jest pasek stanu, który dostarcza szybkiego odniesienia do nazwy kanału, zegara i alertów. Umożliwia to stały dostęp do kontroli karty

SD, menu ustawień, funkcji biblioteki i innych narzędzi.

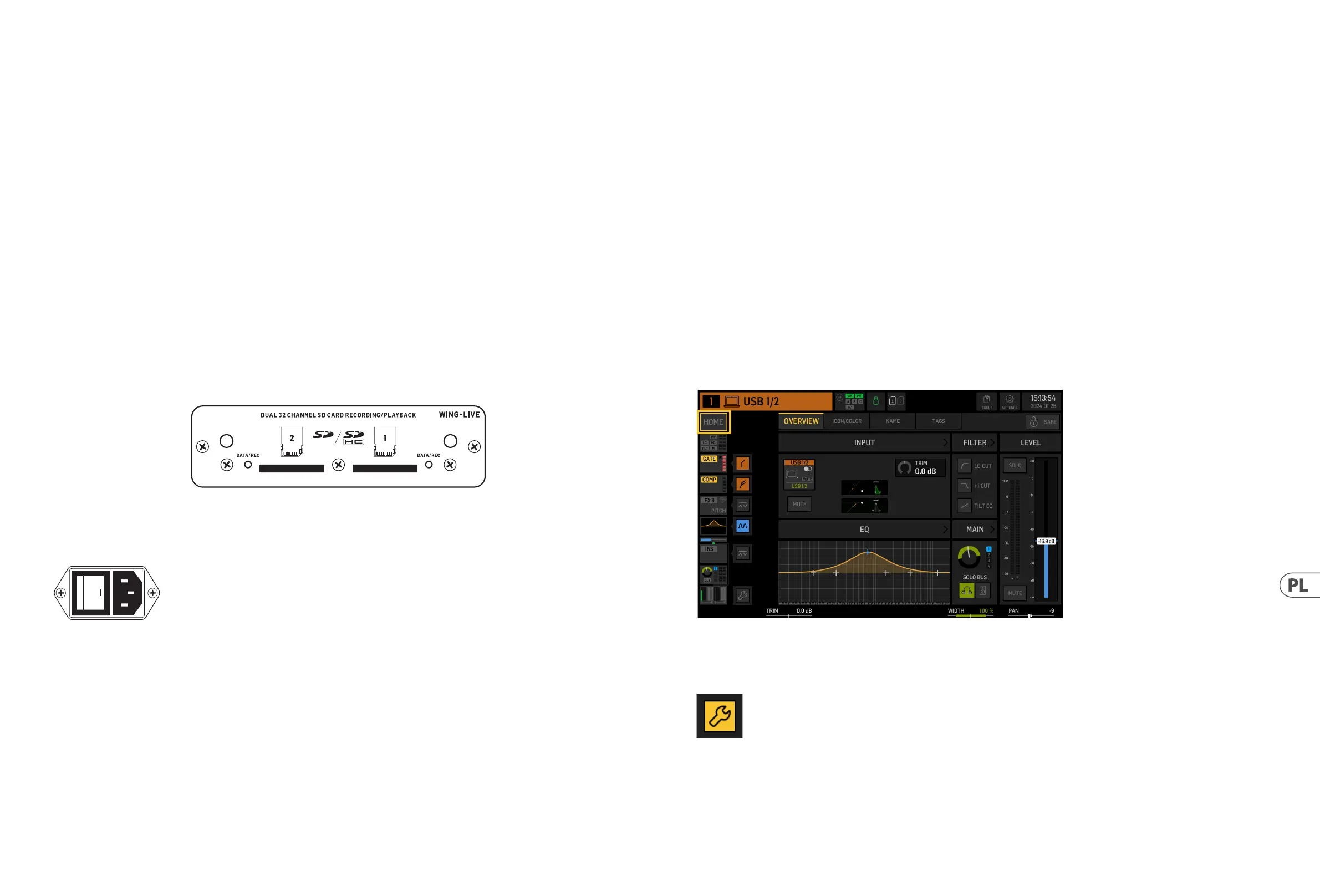

HOME

Ekran domyślnie pokazuje przegląd wybranego kanału. Ten ekran pozwala na regulację podstawowych parametrów, takich jak pan i poziom, ale przede wszystkim

stanowi punkt wyjścia do dostępu do ważnych bloków przetwarzania, takich jak EQ i dynamika. 

Sekwencję przetwarzania bloków gate, dynamiki, EQ i sekcji insert, a także punkt odbioru dla sygnału wysyłanego do 16 magistral, można dostosować, klikając ikonę

klucza w lewym dolnym rogu ekranu HOME i przeciągając bloki.

Konsola może być również podłączona do komputera za pomocą złącza USB typu B do następujących zastosowań:

• • Interfejs audio 48 wejść/48 wyjść. Odpowiedni sterownik ASIO można pobrać z behringer.com.

• • Kontroler MIDI DAW

• • Aktualizacje rmware

• • Wymiana danych

3 porty AES50 zapewniają do 48 kanałów wejściowych i wyjściowych do i z cyfrowych skrzynek scenicznych, zapewniając wysoką liczbę kanałów i umożliwiając

łatanie do i z wielu lokalizacji. WING jest w pełni kompatybilny ze wszystkimi mikserami i skrzynkami scenicznymi serii X32.

Wszystkie połączenia AES50 pomiędzy WING a skrzynkami scenicznymi powinnymieć:

• • Ekranowane kable CAT-5e

• • Zakończenia kabli Ethercon

• • Maksymalna długość kabla 80 metrów

StageConnect przesyła do 32 cyfrowych kanałów audio wejściowych lub wyjściowych za pomocą standardowego zbalansowanego kabla XLR (zalecany kabel DMX o

impedancji 110 Ω). Interfejs obsługuje różne konguracje autobusów wejściowych i wyjściowych i używa cyfrowego, nieskompresowanego audio PCM o częstotliwości

44,1/48 kHz i rozdzielczości 24 bitów. StageConnect został opracowany do elastycznych połączeń na scenie lub do bocznego racka, obsługując szeroki zakres

zastosowań przy opóźnieniu poniżej milisekundy.

Stereo AES3 (AES/EBU) połączenia wejściowe i wyjściowe można wykonać za pomocą kabli XLR.

Slot rozszerzeń

Konsola WING jest dostarczana z zainstalowaną kartą WING-LIVE, która umożliwia nagrywanie do 64 kanałów audio o częstotliwości 48 kHz / 32-bitowej na parę kart

SD lub SDHC. W tym slocie można zainstalować karty z innymi protokołami, takimi jak Dante, MADI i SoundGrid.

Zasilanie

Podłącz dołączony kabel IEC.
