Behringer Xenyx UFX1604 User Manual

28 XENYX UFX1604 Quick Start Guide 29
XENYX UFX1604 Controles
(ES)
Paso 2: Controles
(1) Entrada XLR balanceada.
(2) Entrada LINE/HI-Z.
(3) Botón LINE/HI-Z. Cuando esté activo el modo
HI-Z, podrá conectar su guitarra o bajo en
esta toma sin la necesidad de una unidad de
entrada directa (D.I.) externa.
(4) Alimentación fantasma de +48 V usada para
micrófonos condensadores que requieren un
voltaje de entre 9 y 48 V DC para funcionar.
(5) Botón LOW CUT que elimina las frecuencias
que están por debajo de 80 Hz.
(6) Mando GAIN que le permite ajustar la
sensibilidad de las entradas MIC y LINE/HI-Z.
(7) SEND le permite elegir entre rutar su señal de
entrada al FireWire/USB pre o post EQ.
(8) El mando COMP(RESSOR) le permite ajustar la
cantidad de efecto de compresión del canal.
(9) Los mandos EQ ajustan las frecuencias HIGH
(agudas), HIGH MID (semi-agudas), LOWMID
(semi-graves) y LOW (graves) del canal.
(10) El botón EQ activa y desactiva la sección EQ.
(11) Los mandos AUX / FX A y FX B le permiten
ajustar qué cantidad de señal del canal
es enviada a las tomas AUX SEND y/o a los
procesadores de efectos internos.

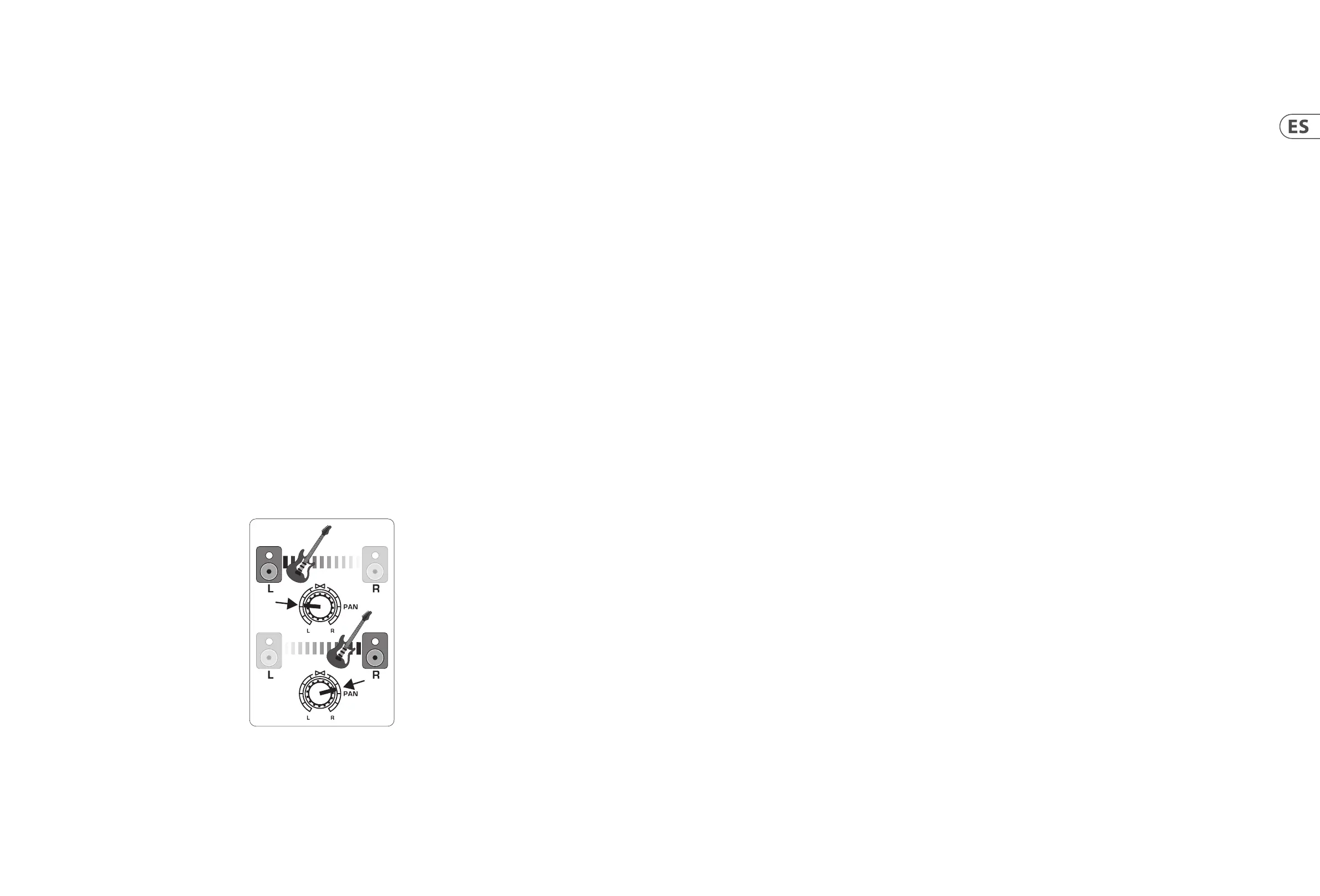

(12) El mando PAN coloca la señal del canal dentro
del campo stereo.
(13) El botón MUTE elimina la señal del canal de las
salidas MAIN MIX y lo envía al bus ALT 3-4.
(14) El botón SOLO envía la señal del canal
al bus solo (Solo in Place) o al bus PFL
(escucha pre-fader).
(15) El medidor LEVEL METER le muestra el nivel de
la señal de entrada del canal.
(16) El fader CHANNEL le permite ajustar el
volumen del canal.
(17) Tomas de entrada LINE IN izquierda y derecha
para las señales mono o stereo.
(18) El botón LINE/FW 1-2 (3-4) permite que
la señal de un ordenador sea rutada vía
FireWire/USB a estos canales y controlada por
el EQ, AUX y por el fader.
NOTA: Todos los interruptores de ruteo
FireWire (FW) sirven para la conectividad
USB a un ordenador y para el modo USB
independiente, dependiendo de cómo haya
ajustado el interruptor MODE (50).
(19) EQ de 4 bandas para los canales stereo.
(20) El mando BAL(ANCE) controla el volumen
relativo de las señales de entrada izquierda y
derecha antes de que sean rutadas al bus de
mezcla principal stereo.
(21) Las tomas CONTROL ROOM OUT dan salida
a las señales sumadas de efectos y mezcla
principal, así como a las señales de canales
activados como solistas.
(22) Tomas MAIN OUT para la conexión de
señal con nivel de línea a altavoces
autoamplicados o amplicadores externos.
(23) Salidas ALT 3-4 OUT para la conexión
de la señal de nivel de línea de una
mezcla stereo alternativa a una unidad
de grabación, altavoces autoamplicados
o amplicador exterior. También puede
usarlas para subgrupos.
(24) Tomas CD/TAPE IN y OUT para la conexión
de una fuente stereo o para el envío de la
señal principal a una grabadora externa.
(25) Tomas PHONES para la conexión
de auriculares.
(26) Los medidores de nivel INPUT le indican la
intensidad de la señal de entrada que es
enviada al bus FX A o FX B.
(27) El mando de efectos FX A le permite elegir
qué efecto será aplicado a la señal (lo mismo
para FX B).
(28) El mando EDIT le permite ajustar el parámetro
principal del efecto.
(29) El botón FX ON activa o desactiva el efecto.
(30) El botón TAP/SELECT realiza dos funciones.
Pulse el botón varias veces de forma
sincronizada con el tempo de la música para
adaptar el tiempo de retardo de los presets 9 y
15 o la velocidad de modulación de los presets
10-12. El botón empezará a parpadear con el
tempo ajustado. El botón TAP/SELECT también
le permite cambiar la característica del
segundo parámetro de los presets 1-8, 13-14 y
16. Al pulsar el botón podrá cambiar entre dos
valores distintos (piloto apagado/encendido)
para ese segundo parámetro.
(31) El piloto FW/USB le indica que el ordenador
está conectado (de acuerdo al ajuste del
interruptor del panel trasero).
(32) El medidor VU METER le muestra el nivel de la
señal de salida MAIN OUTPUT.
(33) El botón MODE determina si el botón SOLO
actuará en el modo ‘Solo in Place’ (botón
sin pulsar) o ‘escucha pre-fader’ (pulsado).
El modo PFL es mejor cuando tenga que
realizar ajustes de ganancia.
(34) El mando PHONES controla el nivel de la señal
enviada a las tomas PHONES.
(35) El mando CONTROL RM controla el nivel
de la señal enviada a las tomas CONTROL
ROOM OUT.
(36) Los selectores de monitorización SOURCE
hacen que la señal sea enviada a las tomas
CONTROL RM/PHONES (columna izquierda)
o MAIN MIX (derecha).
(37) Botones selectores PRE/POST para los
4 busesAUXSEND.
(38) El interruptor AUX SEND 1-2 to FW 13-14
desactiva los canales 13-14 del mezclador
para que no sean enviados vía FireWire/USB
de forma que AUX SEND 1-2 pueda ser rutado
a un ordenador (para grabación, etc.).
(39) Interruptores de destino de ruteo para la señal
fuente AUX RETURN 3.
(40) Interruptor de destino de ruteo para
AUXRETURN 4 (al bus MAIN o al bus
CONTROLROOM/PHONES).
(41) Mandos MUTE, SOLO y LEVEL o de nivel de
salida para el bus ALT3-4.
(42) El interruptor Assign to FW 15-16 envía
la señal MAINMIX vía FireWire/USB a un
ordenador o dispositivo USB externo cuando
está en la posición ON. Cuando esté en o,
los canales del mezclador 15-16 podrán ser
enviados vía FireWire/USB.
(43) El interruptor PRE/POST envía la señal
MAIN MIX a FireWire/USB pre o post el fader
principal (requiere que el interruptorASSIGN
TO FW 15-16 esté ajustado a ON).
(44) MICRO TALKBACK (interno), mando LEVEL
(ajusta el volumen de este micro TALKBACK),
interruptores DESTINATION y botón TALK
(púlselo para hablar).
(45) CONTROL DE TRANSPORTE DE GRABADORA
USB DE 16 PISTAS/MIDI para su uso cuando
esta unidad esté conectada a un ordenador vía
FireWire o USB como un control de unidades
MIDI. También puede usarlos en el modo
STAND ALONE para el control de las funciones
de grabadora USB interna.
(46) Fader MAIN MIX stereo que le permite ajustar
la salida global del mezclador.
(47) Interruptor de encendido POWER ON.
(48) Toma USB DRIVE para su uso con discos duros
USB externos (recomendado) o con pendrives
en el modo STAND ALONE.
(49) Toma USB para la conexión a un ordenador.
(50) Selector MODE.
(51) Toma FireWire para la conexión a
un ordenador.
(52) Salidas MAIN OUTPUTS para el envío de la
señal MAIN MIX a través de cables con clavijas
XLR balanceadas.
(53) Salidas AUX(ILIARY) SENDS que envían las
4 señales de bus auxiliares a través de cables
con conectores de 6,3 mm balanceados o
no balanceados.
(54) Las tomas CHANNEL INSERTS le permiten
conectar efectos externos a los canales
individuales (1-8) PRE-FADER y PRE-EQ.
(55) Las tomas AUX(ILIARY) RETURNS le permiten
recuperar una señal con efectos stereo que ha
enviado previamente desde la toma AUXSEND
y ha pasado por un procesador de efectos, de
vuelta al bus auxiliar elegido. También puede
usar estas entradas para conectar fuentes de
nivel de línea adicionales como pueden ser
teclados.
