Benelli NOVA SPEED - Montaggio (da Fucile Imballato)

5
IT
Montaggio (da fucile imballato)
Prima di effettuare qualunque tipo di
intervento sull’arma, accertarsi sem-
pre che camera di scoppio e caricatore
siano completamente vuoti!
(Leggere attentamente le istruzioni di ca-
ricamento e scaricamento dell’arma).
Tabella: Legenda colori frecce
colore descrizione
rosso sequenza di smontaggio
verde sequenza di montaggio
blu indicazione
giallo azionamento
Componenti confezione:
A) gruppo calcio-carcassa-otturatore-
astina
B) gruppo canna-culatta
C) gruppo prolunga tubo serbatoio.

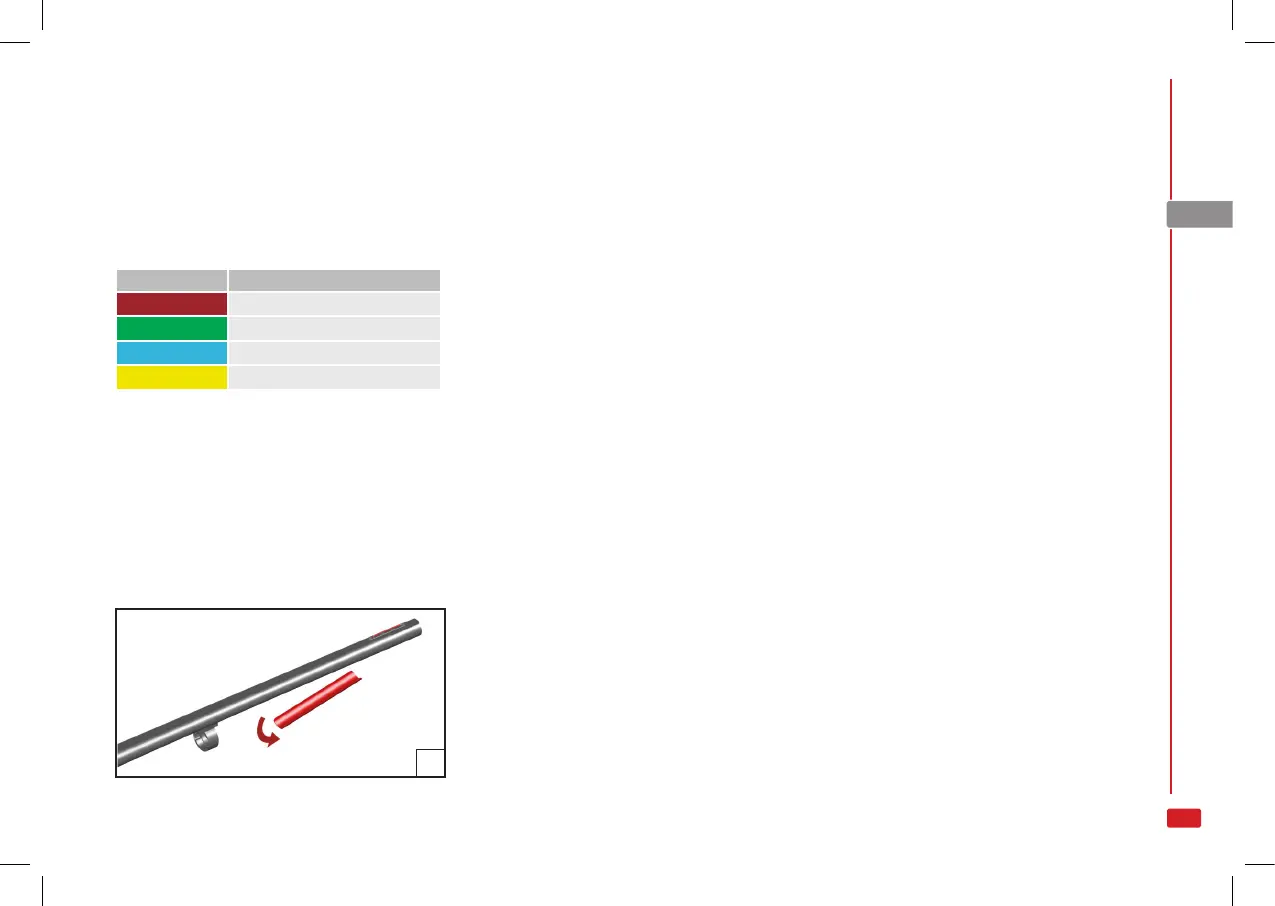

Avvertenza:  Prima di utilizzare il fucile, ri-
muovere il copricanna di plastica (g. 1).
1. Svitare il cappellotto fissaggio astina.
2. Impugnare con una mano il gruppo cal-
cio-carcassa-otturatore-astina e con
l’altra, agendo sull’astina, portare l’ottu-
ratore in posizione di apertura.
Avvertenza: Se l’otturatore non rimane
agganciato, agire sull’apposita leva e ri-
petere l’operazione.
Durante le successive operazioni, l’ottu-
ratore deve essere completamente as-
semblato e alloggiato nella carcassa, ri-
manendo sempre in posizione di apertura
(tutto indietro).
3. Impugnare con una mano il gruppo cal-
cio-carcassa-otturatore-astina, pren-
dere con l’altra il gruppo canna-culatta,
infilare l’anello tenone sul tubo serba-
toio fino ad infilare il prolungamento
della culatta sulla carcassa.
4. Quando il prolungamento della canna
(culatta) è a contatto dell’otturatore, al-
lineare accuratamente la canna (tacca
di mira o bindella) con il prolungamento
della linea di mira sulla carcassa.
5. Con il prolungamento canna in appog-
gio sull’otturatore e la testina di chiusu-
ra alloggiata nella sede ricavata nel
prolungamento canna, spingere a fon-
do la canna nella carcassa: uno scatto
metallico vi segnalerà il corretto asse-
stamento della canna.
Attenzione: Assicurarsi sempre che il
prolungamento della canna non batta
contro la testa di chiusura dell’ottura-
tore.
6. Inserire il cappellotto spingi cartuccia
all’interno del tubo serbatoio.
7. Prendere la molla serbatoio ed inserir-
ne un’estremità nel tubo serbatoio.
8. Prendere il cappellotto fissaggio astina
e montarlo sulla prolunga serbatoio; in-
serire il tappo prolunga serbatoio ed in-
filare poi l’assieme sull’estremità libera
della molla serbatoio, fino ad inserirla
completamente nella prolunga stessa.
9. Avvitare il cappellotto-prolunga sul
tubo serbatoio fino a battuta, bloccan-
do definitivamente il gruppo canna-cu-
latta-astina.
10. Infilare l’assieme croce unione can-
na-prolunga sulla prolunga serbatoio,
fino a portarlo sull’apposita sede di
arresto e bloccarlo in tale posizione
avvitando la sua vite di fissaggio (cop-
pia di serraggio consigliata: 4 Nm).
Attenzione: Durante questa fase di
montaggio tenere leggermente allar-
gati i bordi estremi della croce, in
modo che si infili sulla prolunga tubo
serbatoio senza strisciarla.
11. Chiudere l’otturatore dell’arma pre-
mendo l’apposito bottone comando
elevatore ed azionando l’astina.
1
