WICHTIG: Eingänge der nicht verwendeten Fotozellen
Alle Fotozelleneingänge (PHOT1/2/3/4) sind standardmäßig mit der Klemme COM überbrückt; auf diese Weise funktioniert die
Einheit ohne Fotozellen.
Nachdem die für die Anlage erforderlichen Fotozellen angeschlossen und konfiguriert worden sind, müssen alle nicht verwende-
ten Eingänge mit den verwendeten überbrückt und dementsprechend mit dem Parameter PHOx wie nachstehend beschrieben
konfiguriert werden:

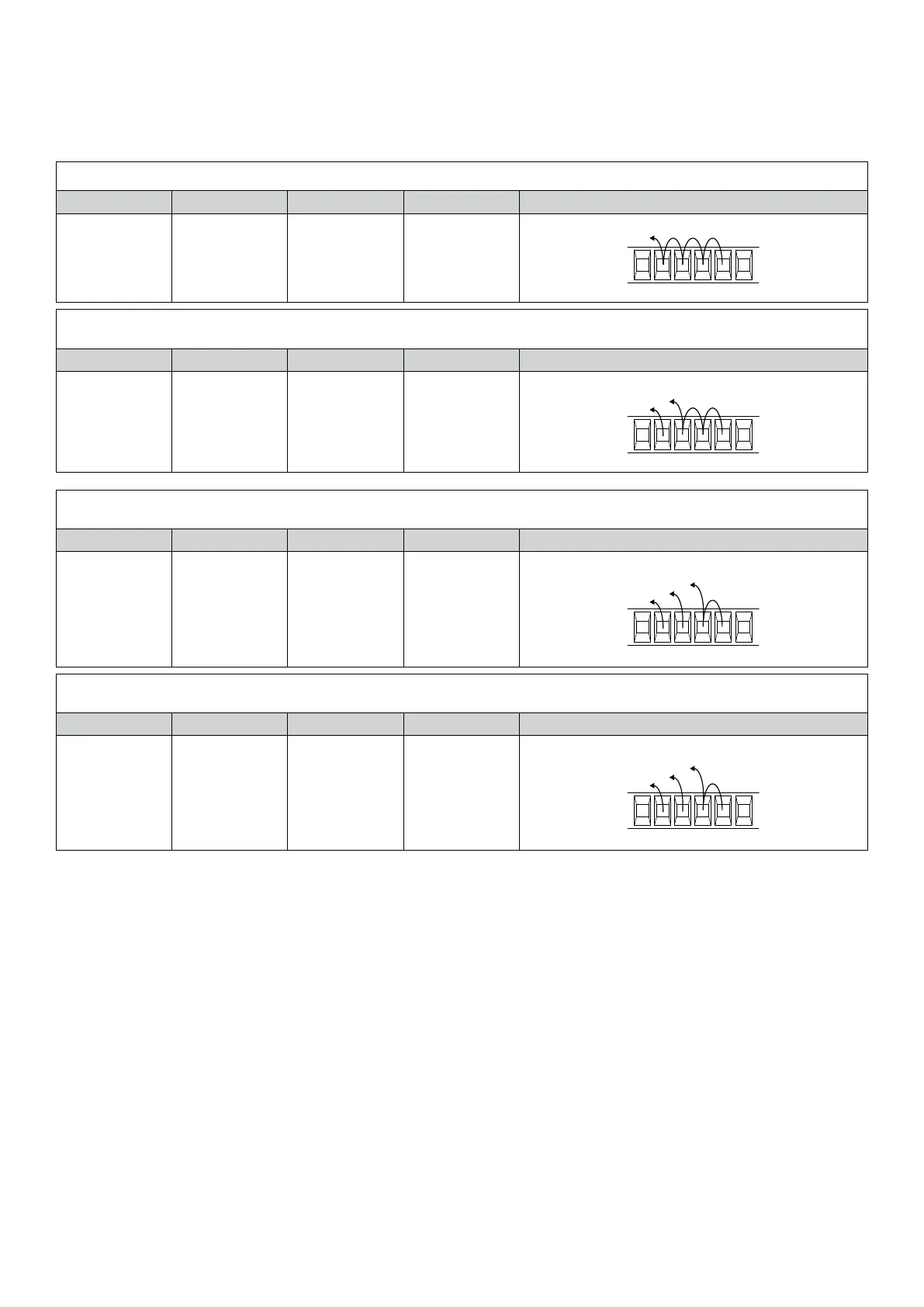

1 Fotozellenpaar am Eingang PHOT1, sind nur beim Schließen aktiv:
Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN
ON ON ON ON
RX1
1 Fotozellenpaar beim Öffnen und Schließen aktiv (PHOT1)
+ 1 Fotozellenpaar nur beim Schließen aktiv (PHOT2):
Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN
OFF ON ON ON
RX1
RX2
2 Fotozellenpaare beim Öffnen und Schließen aktiv (PHOT1 und PHOT2)
+ 1 Fotozellenpaar nur beim Schließen aktiv (PHOT3):
Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN
OFF OFF ON ON
18 2019 21
RX1
RX2
RX3
2 Fotozellenpaare nur beim Schließen aktiv (PHOT1 und PHOT2)
+ 1 Fotozellenpaar beim Öffnen und Schließen aktiv (PHOT3):
Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN
ON ON OFF OFF
18 2019 21
RX1
RX2
RX3
