24
Diagnostik

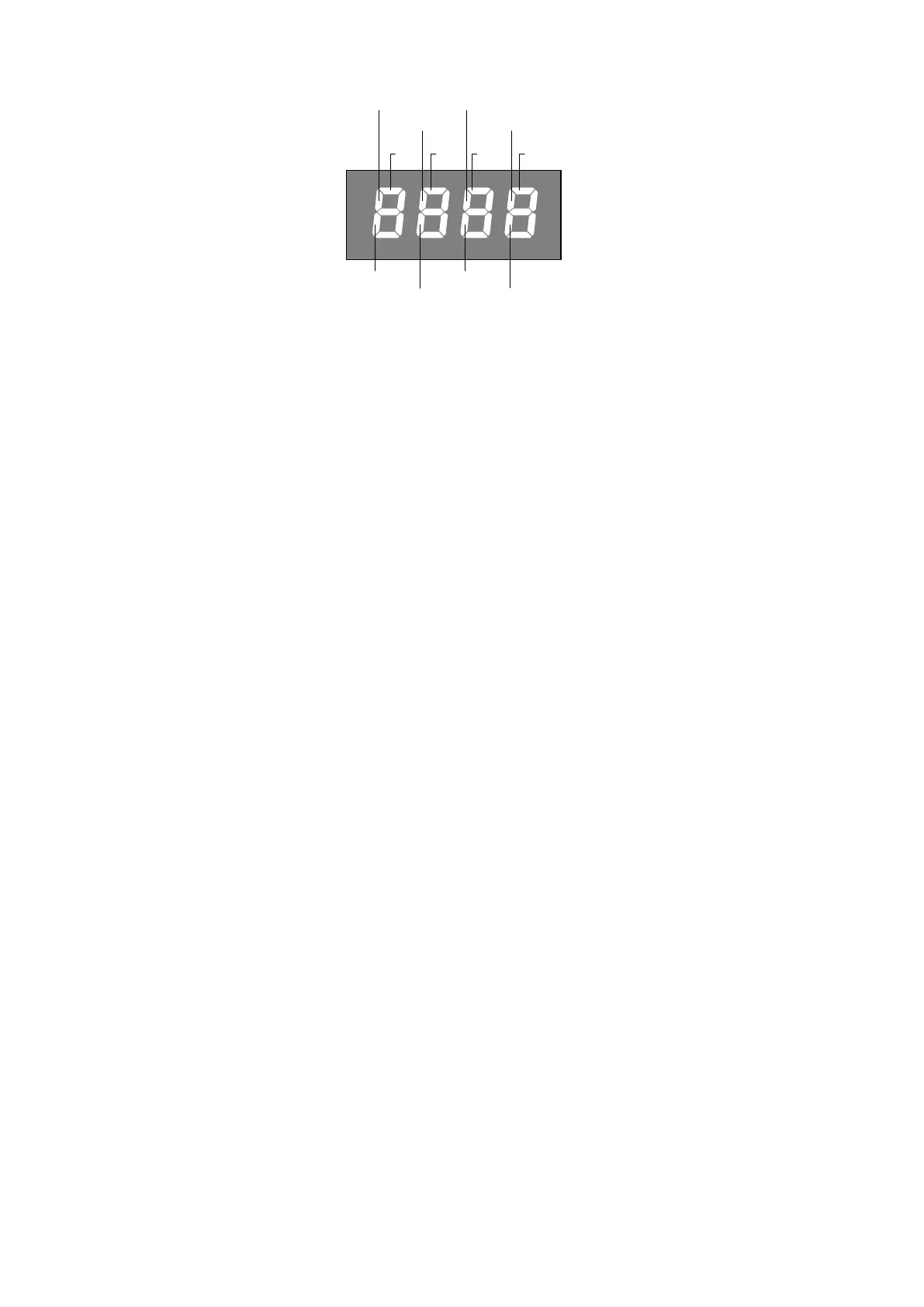

Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema aufleuchtet.
PHOT1
SWC
STOP
SWO
PHOT3
PHOT4
P.P. PED OPEN CLOSE
Die N.C. Eingänge sind durch senkrechte Geraden dargestellt. Die N.O. Eingänge sind durch horizontale Geraden dargestellt.
Fehlermeldungen
Die Zentrale prüft den einwandfreien Betrieb der Sicherheitsvorrichtungen.
Im Falle von Störungen können am Display folgende Meldungen erscheinen:
ERR1 Fehler bei der Prüfung der Fotozellen. Anschlüsse und den einwandfreien Betrieb der Fotozellen kontrollieren.
ERR2 Stromsensor gegen Quetschgefahr aktiviert. Kontrollieren, ob Hindernisse vorhanden sind.
ERR3 Einzelne Störungskontrolle negativ ausgefallen. Kundendienst benachrichtigen.
ERR4 Motorschutzschalter eingeschaltet. Den Wert des Parameters SAFM prüfen und die Stromaufnahme des Motors
kontrollieren.
ERR5 Phasenfreiheit einer der drei Phasen. Den einwandfreien Anschluss der dreiphasigen Speisung prüfen.
Sicherungen
F1 Schutzsicherung Zubehör
F2 Schutzsicherung logische Karte
F3 Schutzsicherung Blinkleuchte und Elektrobremse.
F4 Primäre Trafo-Schutzsicherung.
Entsorgung
Wird das Gerät außer Betrieb gesetzt, müssen die gültigen Gesetzesvorschriften zur differenzierten Entsorgung und Wiederver-
wendung der Einzelkomponenten, wie Metall, Plastik, Elektrokabel, usw., beachtet werden. Rufen Sie Ihren Installateur oder eine
Entsorgungsfirma.
