11/ 2018 BENNING IT 105
11
D
(F3):

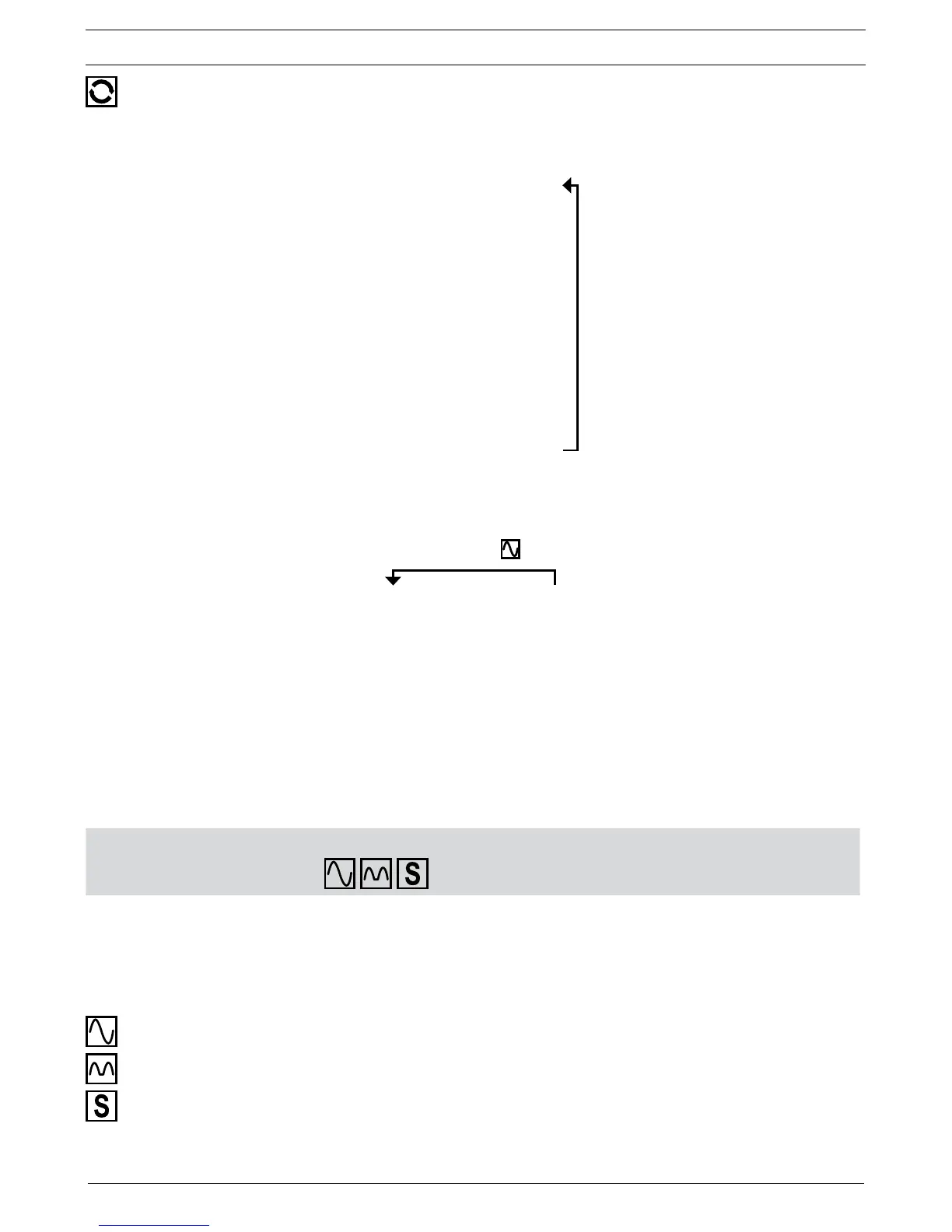

RECALL-Funktion, mit jeder Tastenbetätigung werden die Mess werte der letzten AUTO-Messung in der
Digitalanzeige eingeblendet.
½ x I∆N bei 0°
▼
½ x I∆N bei 180°
▼
I∆N bei 0°
▼
I∆N bei 180°
▼
5 x I∆N bei 0°
▼
5 x I∆N bei 180°
▼
Start der AUTO-
Messung
I∆N Nennfehlerstrom (F4):
Über die Funktionstaste F4 können Sie den Nennfehlerstrom anwählen:
Verfügbare Nennfehlerströme (sinusförmiger Prüfstrom) :
10 mA
►
30 mA
►
100 mA
- Messleitungen gemäß Bild 4 oder 5 am BENNING IT 105 an schlie ßen und mit dem Prüfobjekt kontaktieren.
- Betätigen Sie die TEST-Taste
4
, um die Messung zu starten.
- Schalten Sie den RCD nach jeder Auslösung wieder ein bis die Prüffolge beendet wurde.
- Über die Funktionstaste F4
3
können Sie die Auslösezeiten zu den unterschiedlichen Nennfehlerströmen
in der Hauptanzeige K aufrufen.
8.6.2 Auslösezeit RCDt (x½, x1, x5)
- Mit dem Drehschalter
1
den Multiplikator (x½ J, x1 K, x5 L) des Prüfstroms für die gewünschte
Funktion RCDt wählen.
- In der Digitalanzeige
2
werden kurzzeitig die Symbole der Funktionstasten F1 A bis F4 D eingeblen-
det. Über die Funk tions tasten F1 bis F4
3
lassen sich folgende Einstellungen vornehmen:
F1 F2 F3 F4
0° / 180° – I∆N
0°/ 180° (F1):
0°: Prüfstrom mit positiver Startpolarität
180°: Prüfstrom mit negativer Startpolarität
RCD-Typ (F2):
sinusförmiger Prüfstrom
pulsierender Prüfstrom
selektiver (zeitlich verzögerter) RCD
Bei der Prüfung selektiver Fehlerstromschutzeinrichtungen startet die Messung nach einer Zeitverzögerung
von 30 s.
