11/ 2018 BENNING IT 105
40
F
Lors du contrôle des dispositifs différentiels sélectifs, la mesure est lancée après une temporisation de
30 secondes.
► ► ►
Courant de défaut nominal I∆N (F4) :
Appuyez sur la touche de fonction F4 afin de sélectionner le courant de défaut nominal :
Courants de défaut nominaux disponibles (courant d’essai sinusoïdal) :
10 mA 30 mA 100 mA 300 mA 500 mA
½ I∆N
    
1 I∆N
    
5 I∆N
  
- Raccordez les câbles de mesure à l’appareil BENNING IT 105 comme montré dans les figures 4 ou 5
et mettez-les en contact avec l’objet de contrôle.
- Appuyez sur la touche « TEST »
4
afin de lancer la mesure.
- L’affichage principal K montre le temps de déclenchement mesuré.
8.6.3 Courant de déclenchement RCDI
- Sélectionnez la fonction souhaitée «RCDI » M avec le commutateur rotatif
1
.
- L’écran numérique
2
affiche brièvement les symboles de touches de fonction F1 A à F4 D. Vous
pouvez utiliser les touches de fonction F1 à F4
3
afin d’effectuer des réglages :
F1 F2 F3 F4
0° / 180° – I∆N
0°/ 180° (F1):
0° : Courant d’essai avec polarité initiale positive
180° : Courant d’essai avec polarité initiale négative

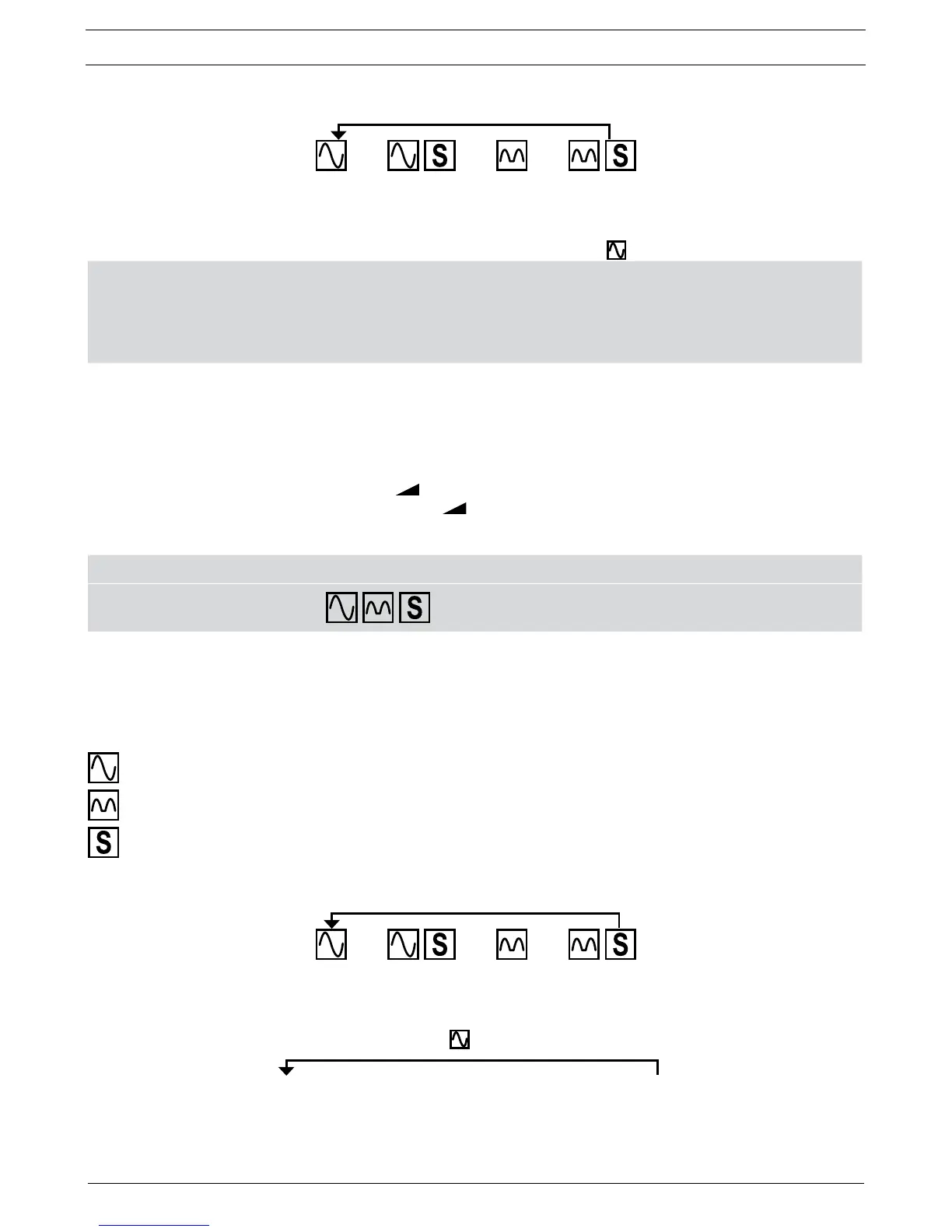

Type RCD (F2):
Courant d’essai sinusoïdal
Courant d’essai pulsatoire
RCD sélectif (temporisé)
Lors du contrôle des dispositifs différentiels sélectifs, la mesure est lancée après une temporisation de
30 secondes.
► ► ►
Courant de défaut nominal I∆N (F4) :
Appuyez sur la touche de fonction F4 afin de sélectionner le courant de défaut nominal :
Courant de défaut nominal pour le type RCD AC :
10 mA
►
30 mA
►
100 mA
►
300mA
►
500 mA
- Raccordez les câbles de mesure à l’appareil BENNING IT 105 comme montré dans les figures 4 ou 5
et mettez-les en contact avec l’objet de contrôle.
- Appuyez sur la touche « TEST »
4
afin de lancer la mesure.
