Einstellungen:
Ein Multimeter bereithalten.
- Die Einstellung muss stets zuerst mit 0/4
mA erfolgen.
- Den Servomotor in die
geschlossene Stellung bringen und
von der Stromversorgung trennen.
- Den Widerstand zwischen den
Kontakten T1 und T2 ablesen. Das
große Zahnrad (A) drehen, bis der
Widerstandswert mehr als 0 Ohm
erreicht und stetig zunimmt.
Danach in die entgegengesetzte
Richtung drehen, um wieder einen
Wert nahe 0 Ohm zu erreichen.
Das Potentiometer ist damit auf die
Anfangsposition eingestellt.
- Das Multimeter auf der Einstellung
"Milliamperemeter" in Serie an den Ausgangs
des TAM anschließen (siehe Schaltplan auf
der letzten Seite).
- Den Servomotor unter Spannung setzen.
- 0/4 mA mit Hilfe der Einstellschraube
"0/4mA" genau einstellen.
- Dann den Servomotor in die geöffnete
Stellung bringen.
- Die Einstellschraube "20mA" so einstellen,
dass das Multimeter exakt 20 mA anzeigt.
- Wieder in die geschlossene Stellung brin-
gen und überprüfen, ob der 0%-Wert repro-
duzierbar ist und nahe 0/4 mA liegt.
8. OPTION PROPORTIONALSTEUERUNG
Diese Karte ermöglicht es, das Ventil auf
Zwischenpositionen einzustellen. Den elek-
trischen Anschluss entsprechend dem
Schaltplan "Positionierer-Version" ausführen.
Vorsicht: Bestimmte Teile der Karte ste-
hen unter Hochspannung. Die 0%-
Einstellung nicht durchführen, wenn
der Servomotor unter Spannung steht.
12
24
30
150
750
1050
Stromversorgung
Volt
Maximal zulässige
Last in Ohm
Instellingen:
U hebt voor deze instellingen een multimeter nodig.
- Begin altijd met de instelling van 0/4mA
- Draai de aandrijving in gesloten posi-
tie en schakel de voeding uit.
Lees nu met de multimeter de
weerstand tussen de contacten
T1 en T2.

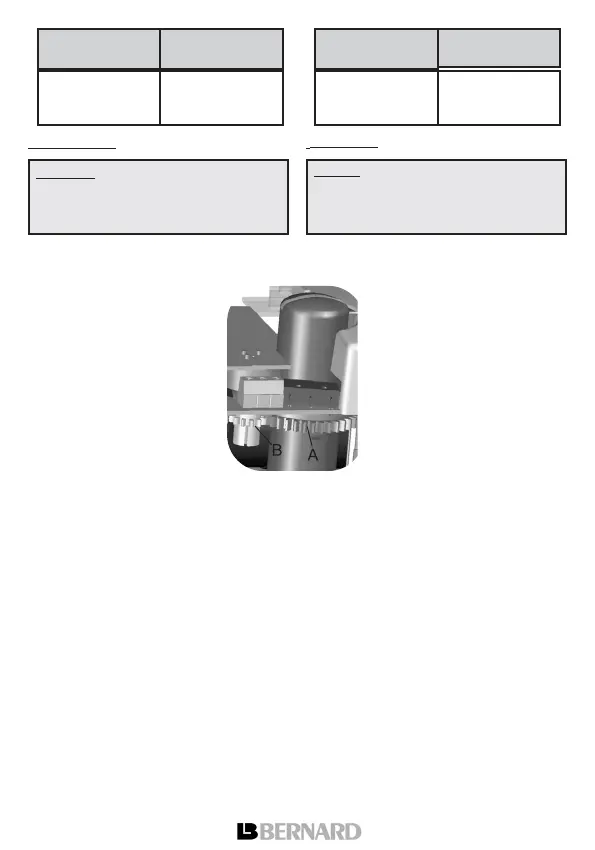

Draai het grote tandwiel (A) totdat
de weerstand de 0 Ohm over-
schrijdt en controleer of dan de
waarde gelijkmatig toeneemt.
Draai nu terug totdat de weer-
stand gelijk is aan 0 Ohm.
De potentiometer is nu ingesteld
op zijn uitgangspositie.
- Sluit nu de multimeter (mA) in serie aan op
de uitgang van de TAM (zie laatste pagina
van deze handleiding)
- Schakel de voeding in
- Stel nu met de instelschroef 0/4mA precies
de waarde 0/4mA in.
- Draai nu de aandrijving in zijn open positie.
- Stel nu met de instelschroef 20mA precies
de waarde 20mA in.
- Draai nu de aandrijving weer in zijn ges-
loten positie om te controleren of de 0%
positie rond de 0/4mA ligt. Zoniet herhaal
dan bovenstaande procedure.
8. OPTIE PROPORTIONELE BESTURING
Met deze optie is het mogelijk om de afs-
luiter proportioneel naar een tussenpositie
te sturen.
Gebruik het schema "positioneer versie"
voor de elektrische aansluiting.
LET OP : Bepaalde delen van de printplaat
staan onder hoogspanning.De 0% instelling
mag nooit worden uitgevoerd, wanneer de
aandrijving onder spanning staat.
12
24
30
150
750
1050
Voeding DC
(VOLT)
Max. toelaatbaar
Ohm
