11
DEUTSCH

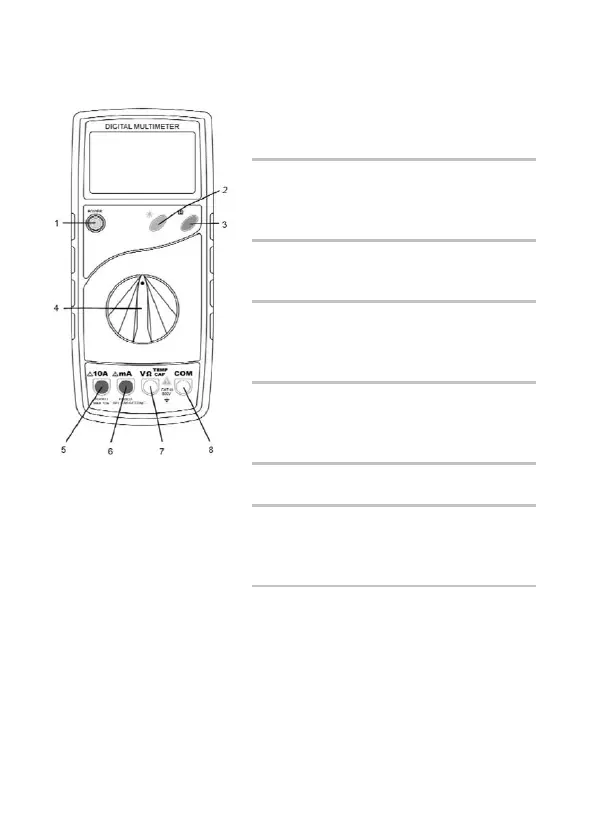

Schalter-, Taster- und Buchsenerklärung
(1) AN/AUS Schalter
Das Gerät wird über einen
„POWER“ Druckschalter ein- und
ausgeschaltet.
(2) Beleuchtungsschalter ()
Bei Betätigung schaltet sich die
Taschenlampenfunktion ein und
wieder aus.
(3) Messwertspeichertaste (H)
Bei Betätigung des Tasters wird
der aktuelle Messwert gespeichert.
(4) Wahlschalter Messfunktion
Bei Betätigung des Drehschalters
können die verschiedenen Grund-
messarten gewählt werden.
(5) 10 A Buchse (links)
Bei Strommessungen ab 200 mA
muss die 10 A Buchse benutzt
werden.
(6) mA Buchse
Für Strommessungen bis 200 mA
(7) Eingangsbuchse
V/Ω/TEMP/CAP
Rote Messleitung für alle vom Ge-
rät zulässigen Signalarten.
(8) Massebuchse
Schwarze Messleitung für alle vom
Gerät zulässigen Signalarten.
