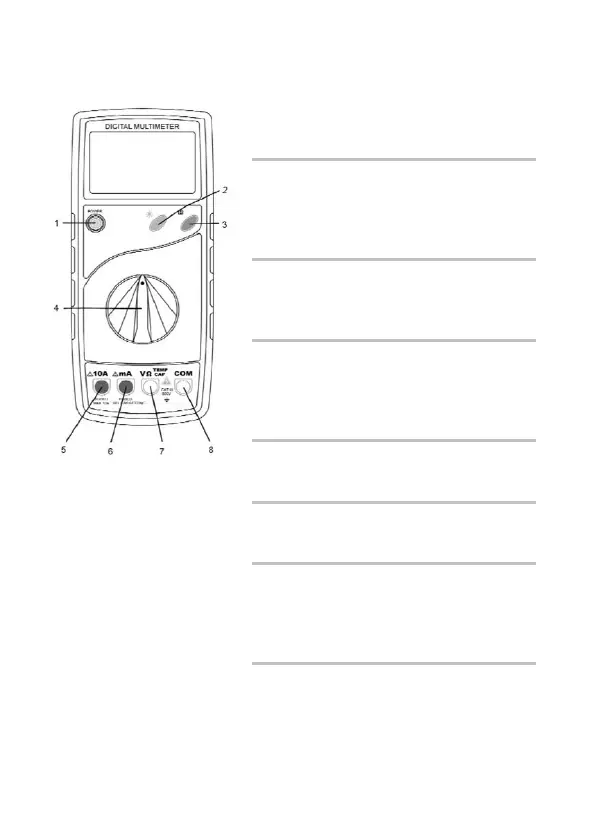

Explicaţii comutatoare, butoane şi fişe
(1) Comutator por-nit/oprit
Aparatul va fi cuplat / decuplat
prin intermediul unui întrerupător
cu buton ”POWER”.
(2) Comutator de i-luminare
(☼)
La acţionare comută pe funcţia de
lanternă de buzu-nar şi din nou se
deconec-tează.
(3) Tastă de memo-rare a val-
orii de măsură (H)
Acţionarea butonului memorează
valoarea actuală de măsură.
(4) Comutator selectiv pentru
funcţia de măsurare
La acţionarea comutatorului rota-
tiv pot fi alese diferite tipuri de
măsurare de bază.
(5) Fişă 10 A (stânga)
La măsurări de curent de la 200
mA trebuie utilizată fişa de 10 A.
(6) Fişă mA
Pentru măsurări de curent până la
200 mA
(7) Fişă de intrare
V/Ω/TEMP/CAP
Conductorul de măsurare roşu
pentru toate sistemele de semnal
permise de aparat.
(8) Fişă de măsură
Conductorul de măsurare negru
pentru toate sistemele de semnal
permise de aparat.
