4.1 Placering af
beklædningspanelerne på døren og
den nederste skue
Målene på panelerne er vist i tabellen og på
tegningerne på side 13.
Afhængigt af behovet for justering med de andre
køkkenelementer kan dørpanelet være højere end
den øverste kant af køleskabsdøren, og panelet i
skuen kan være lavere end den nederste kant af
skuen.
Panelerne skal monteres ved hjælp af de
specielle trækstænger, der skal fastgøres til de
justerbare anordninger, der findes på døren og
på skuen og beslagene til forankring og lodret
justering af panelerne. Trækstænger, beslag og
fastgørelsesskruer er elementer, der leveres
sammen med køleskabet og skal monteres på
panelerne som angivet.
Gør følgende:
For at klargøre panelerne til montering på
køleskabet skal man udføre følgende handlinger på
bagsiden af panelerne.

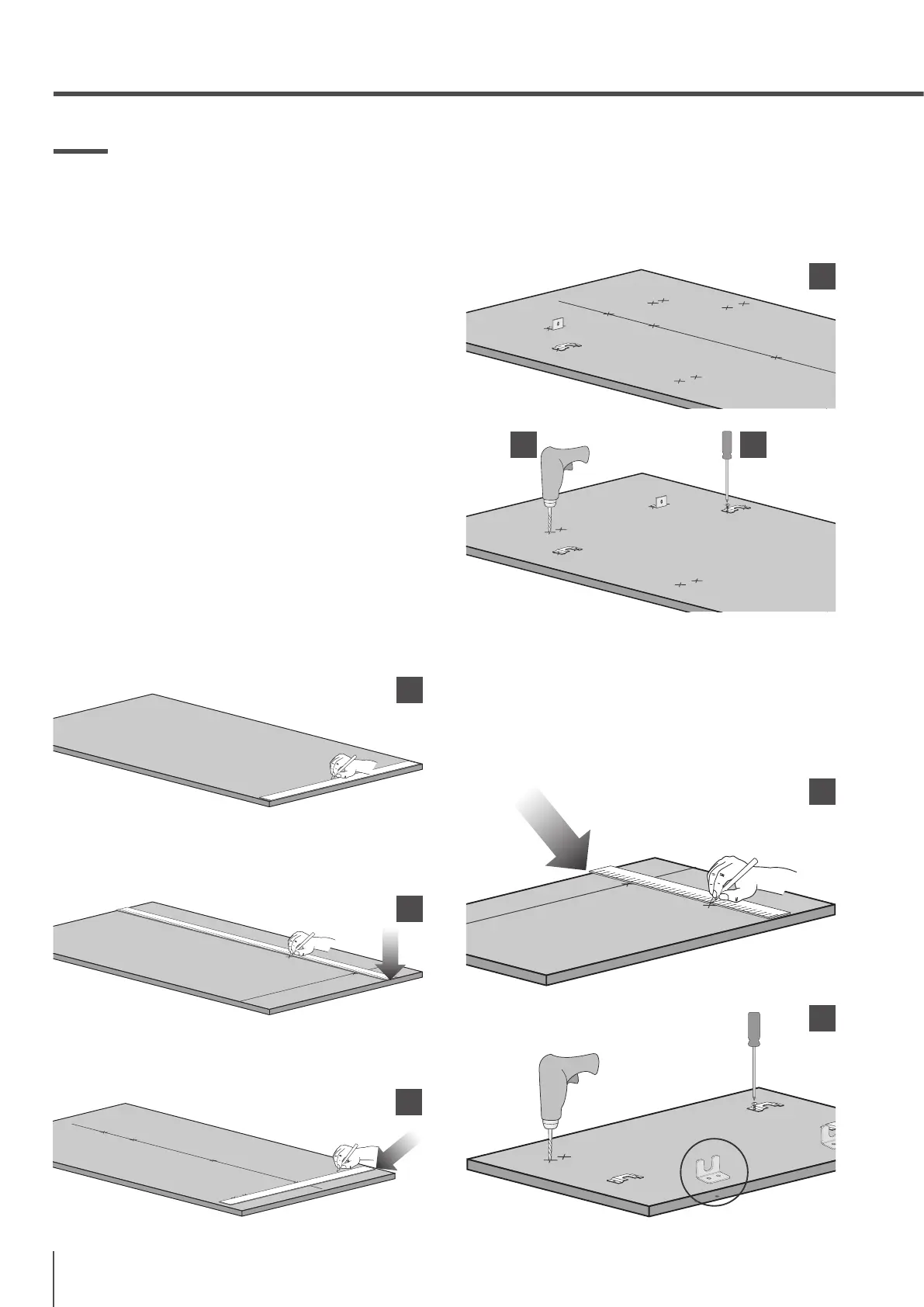

Dørpanelet
> Tegn en referencemidterlinje, der opdeler panelet
midt på i bredden [ 1 ].
> Start fra panelets underkant og markér
beslagenes placering [ 2 ].
> Følg den tilsvarende tabel og markér først det
udvendige hul og derefter det indvendige [ 3 ].
4. MONTERING AF PANELERNE
> Anbring beslagene på de indtegnede mærker
og kontroller at de er på linje med hinanden [ 4 ].
Man kan om ønsket bore et markeringshul (vær
opmærksom på panelets tykkelse) [ 5 ]
> Skru beslagene på plads [ 6 ].
Skuens panel
> For at klargøre skuens panel skal man følge
de samme instruktioner, som dem der er angivet
til dørpanelet, men foretage målingerne fra
overkanten [ 7 ]. Støttebeslaget skal være vendt
mod den modsatte side [ 8 ] (se fig. 4 og 8).
8
7
65
4
3
2
1
