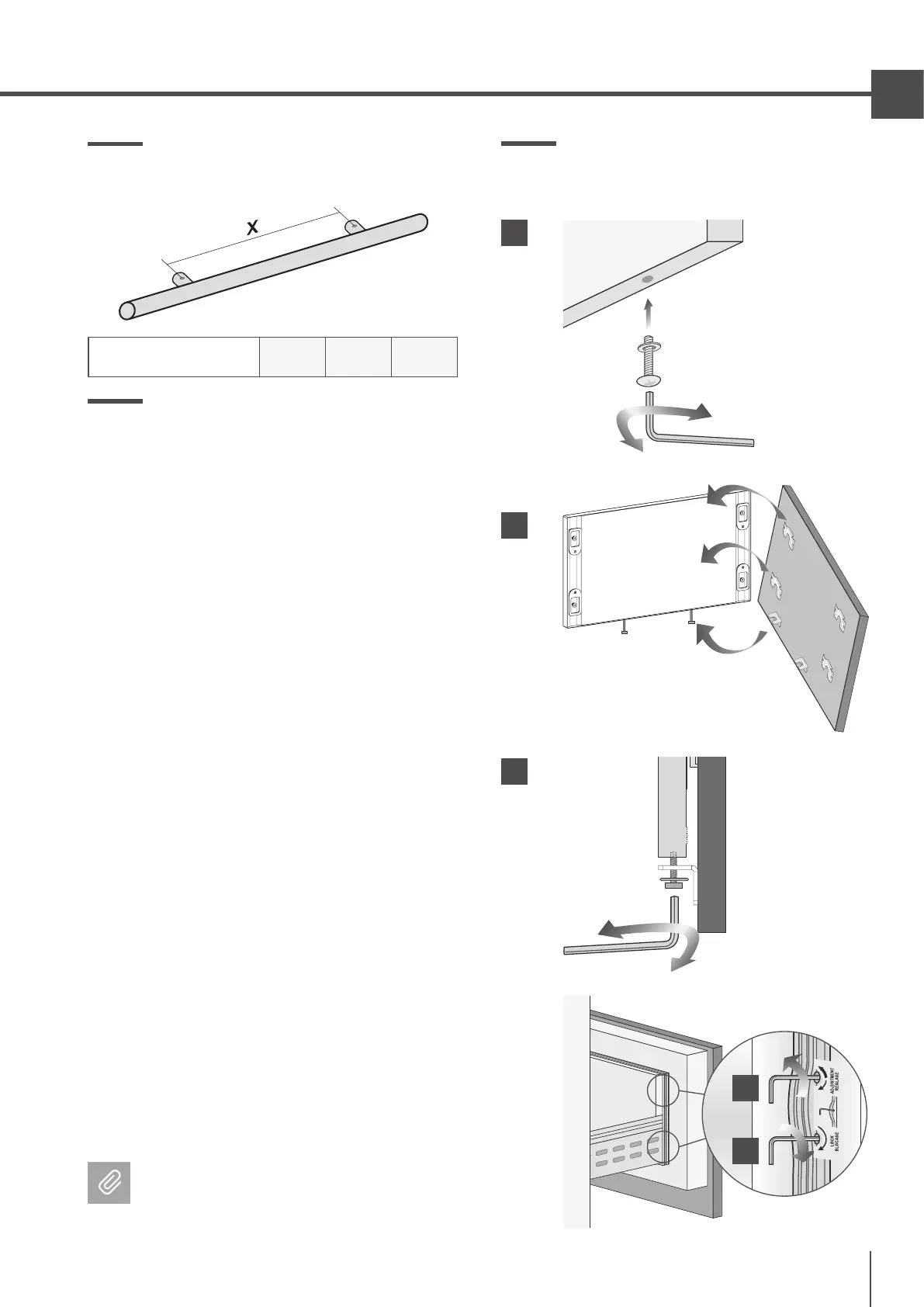

4.4 Montaje de los tiradores en los
frigoríficos Integrated
Distancia entre los ejes de los
distanciadores X
900 mm
(35 1/2")
480 mm
(18 7/8")
490 mm
(19 1/4")
4.5 Montaje de los paneles en la
puerta y en el cajón de los frigoríficos
Integrated
Atornille parcialmente (unas 3 vueltas) 1 tornillo de
sujeción y 1 tornillo de reglaje de la profundidad, a ras
con la junta de espuma de cada hueco de montaje.
Después de haber montado todos los estribos y las
escuadras en el panel, ya se puede fijar el panel al
cajón inferior.
Proceda del modo siguiente:
> Atornille parcialmente los tornillos de reglaje con
sus arandelas en los dos orificios situados en la parte
inferior del cajón [ 1 ].
> Compruebe que los estribos en «L» estén
alineados con los tornillos de reglaje en el fondo;
seguidamente, coloque el panel contra el cajón con
los estribos de sujeción colocados encima de los
tornillos de sujeción y deje bajar el panel. Compruebe
que todos los estribos de sujeción estén introducidos
perfectamente en los tornillos de sujeción [ 2 ].
> Ahora es posible alinear la altura de los paneles
con respecto a los muebles contiguos por medio de
los estribos inferiores de alineación [ 3 ], apretando
o aflojando los tornillos según proceda. Con los
tornillos de sujeción apretados ligeramente, mueva
el panel lateralmente para alinearlo con el otro panel
del frigorífico o con los muebles contiguos.
Golpear ligeramente el panel con un mazo de goma
ayuda a ajustar la alineación X del panel.
> Alineación de la profundidad: después de levantar el
sello magnético y desde el interior del cajón, ajuste la
posición del panel para acercarlo o alejarlo respecto
a la puerta a través de los orificios [ 4 ] para luego
bloquearlo utilizando los orificios [ 5 ].
Girando en la dirección que indica la flecha gruesa,
el panel se acerca a la superficie de la puerta o del
cajón, mientras que girando en la dirección que indica
la flecha fina, el panel se aleja de la superficie de la
puerta o del cajón.
Una vez ajustado el panel frontal, vuelva a
colocar correctamente el sello para permitir
el cierre correcto de la puerta o del cajón y
evitar un mal funcionamiento del frigorífico.
4.5 Montaje de los paneles en la
puerta y en el cajón de los frigoríficos
Integrated
2
1
3
4
5
