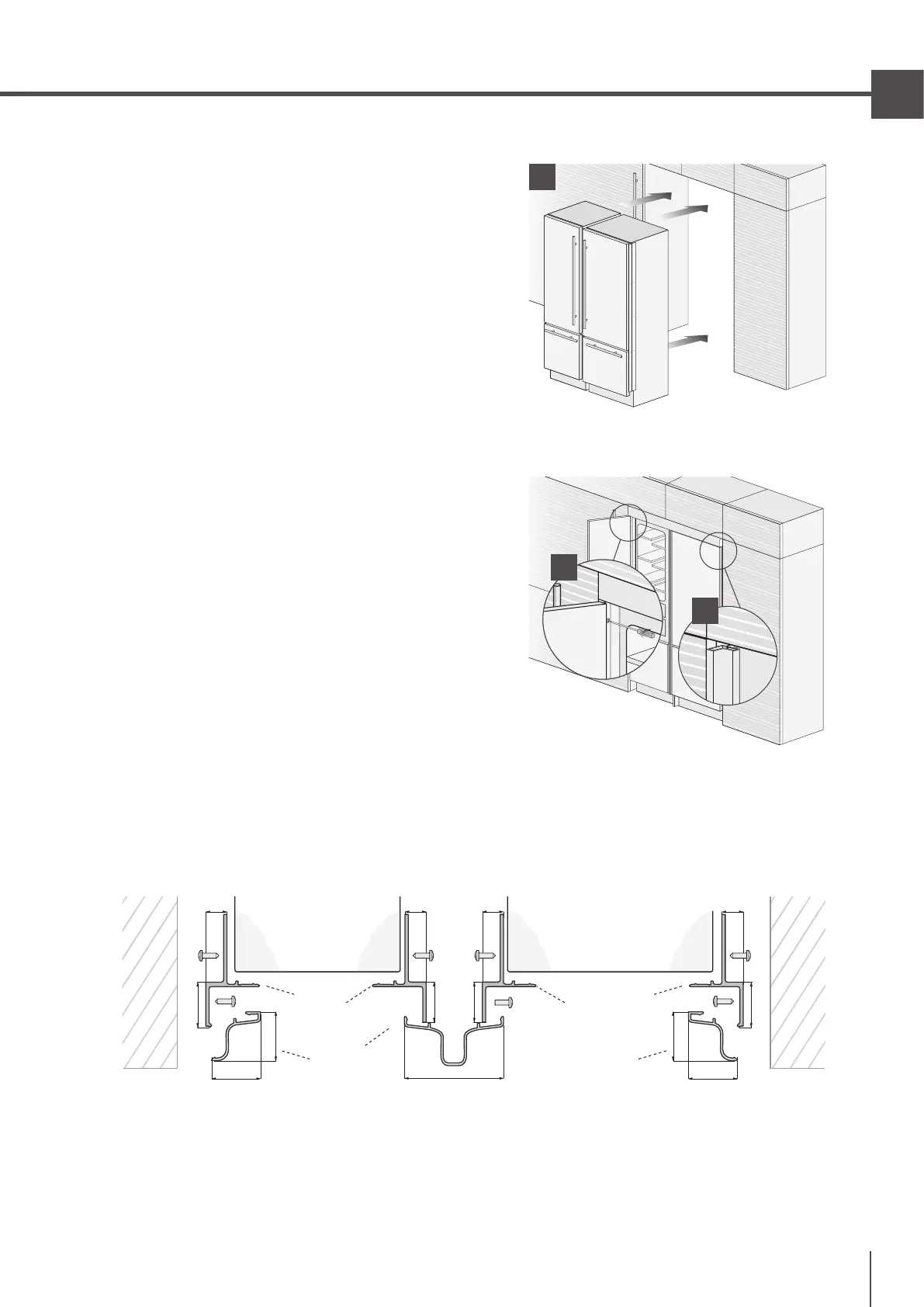

Procedere come segue:
>
Terminata la procedura precedente, spingere i
frigoriferi nella posizione definitiva [ 5 ].
Se i frigoriferi devono essere installati in un vano o
all'interno di una struttura chiusa, non è necessario
prevedere un spazio di ventilazione sul retro del
vano, dato che i modelli europei vengono forniti
con una copertura superiore di ventilazione che ne
previene il surriscaldamento. I pannelli frontali di
porta e cassettone devono essere montati sempre
prima di spingere i frigoriferi in posizione dato che,
per essere installati, hanno bisogno che in alto ci
sia un certo spazio.
> Controllare il livellamento del frigorifero agendo
sui piedini e sulle rotelle.
> Utilizzando le viti fornite, fissare il frigorifero ai
mobiletti adiacenti attraverso i profili laterali [ 6 ].
Per agevolare questa operazione, mantenere aperti
la porta e il cassettone.
> Montare i copriprofili in alluminio sui profili laterali
allineandoli alla parte frontale del frigorifero e alla
parte superiore del vano e facendoli scorrere verso
le pareti laterali del vano [ 7 ].
Premere con decisione fino a sentire uno scatto.
Per sistemare gli elementi in posizione può essere
necessario utilizzare un blocchetto di legno e un
mazzuolo. Prestare attenzione a non danneggiare
le coperture.
5
6
7
E
D
A
B
A
B
D
6,5 (¼”) 6,5 (¼”)
20 (¾”)
20 (¾”)
22 (7⁄8”)
22 (7⁄8”)
22 (7⁄8”) 22 (7⁄8”)
6,5 (¼”)6,5 (¼”)
18 (¾”)
44,4 (1 ¾”)
18 (¾”)
C
13 (½”)
Frigorifero Frigorifero
Parete
o
mobile
Parete
o
mobile
A Elemento di collegamento
B Telaio in alluminio
D Elemento di collegamento
E Telaio in alluminio
MONTAGGIO DEI PROFILI LATERALI E CENTRALI
