13

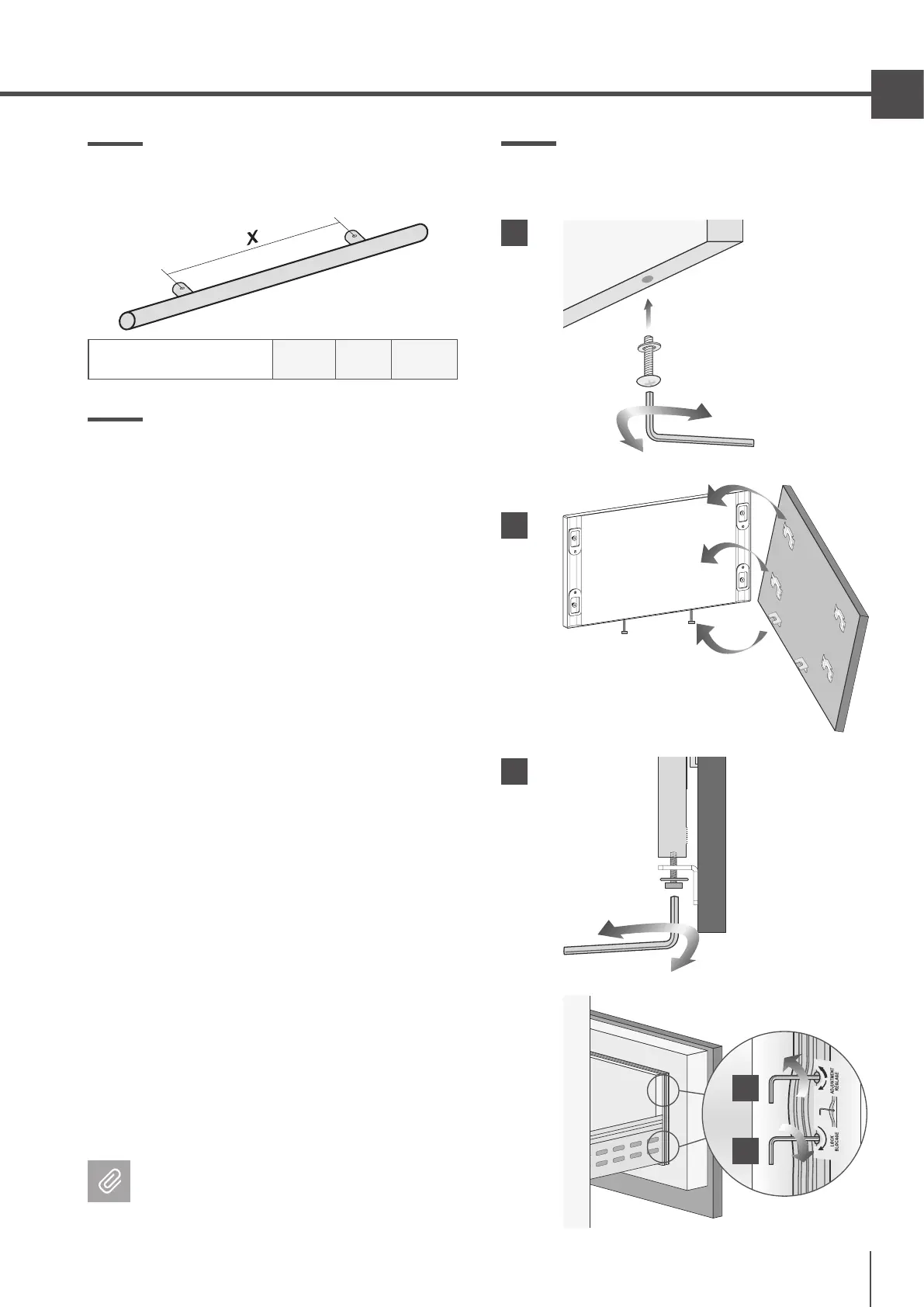

4.4 Het monteren van handgrepen op
inbouwkoelkasten
Ruimte tussen afstandhouders X
900 mm
(35 1/2")
480 mm
(18 7/8")
490 mm
(19 1/4")
4.5 Het monteren van panelen
op de deur en op de lade van
inbouwkoelkasten
Draai 1 koppelschroef en 1 dieptestelschroef ongeveer
3 slagen vast, gelijk met de schuimafdichting in elke
montageopening. Nadat alle beugels en hoekbeugels
op het paneel zijn gemonteerd, is het mogelijk om het
paneel aan de onderste lade te bevestigen.
Ga als volgt te werk:
> Draai de stelschroeven met hun ringen gedeeltelijk
in de twee gaten aan de onderkant van de lade [ 1 ].
> Controleer of de L-vormige beugels zijn uitgelijnd
met de stelschroeven aan de onderkant, plaats het
paneel tegen de lade met de haakbeugels boven de
koppelschroeven en laat het paneel naar beneden
zakken. Controleer of alle haakbeugels perfect in de
koppelschroeven zijn geplaatst [ 2 ].
> Op dit punt is het mogelijk om de panelen met de
aangrenzende kasten in hoogte uit te lijnen met
behulp van de onderste uitlijnbeugels [ 3 ], indien
nodig de schroeven aandraaien of losdraaien. Schuif
het paneel met de koppelschroeven licht aangedraaid
opzij om het uit te lijnen met het andere paneel op
de koelkast of met aangrenzende constructies. Het
zachtjes kloppen op het paneel met een rubberen
hamer is een goede manier om kleine aanpassingen
in de horizontale richting van het paneel te maken.
> Uitlijning in de diepte: nadat de magnetische
pakking is opgetild, kunt u vanuit de lade de positie
van het paneel zo aanpassen, dat het dichter of verder
van de deur komt door de gaten [ 4 ] , en kunt u het
vervolgens vastzetten met behulp van de gaten [ 5 ].
Door in de richting van de dikke pijl te draaien, komt
het paneel dichter bij het oppervlak van de deur
of lade, terwijl als u in de richting van de dunne pijl
draait, het paneel verder weggaat van het oppervlak
van de deur of lade.
Nadat het voorpaneel is geplaatst,
verplaatst u de pakking correct, zodat de
deur of lade goed sluit en storingen aan de
koelkast voorkomt.
4.5 Het monteren van panelen
op de deur en op de lade van
inbouwkoelkasten
2
1
3
4
5
