SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com
SUMINISTRO DE AIRE COMPRIMIDO
El aire limpio a la presión correcta es imprescindible para el suministro de esta herramienta. La
presión de trabajo para esta herramienta esta especificada en el capítulo "Datos técnicos, y esla
recomendada para la mayoría de herramientas neumáticas de esta clase. Será necesario aumentar
la presión cuando un incremento de lalongitud de la manguera de aire u otras circunstancias
concretas provoquen una disminución de la presión. Por lo tanto, la presión del aire debe ser
aumentada para asegurar la presión de trabajo en la herramienta de trabajo . La presencia de agua
en la manguera o en el compresor llevará a una reducción del rendimiento y a undeterioro de
losdispositivos neumáticos.

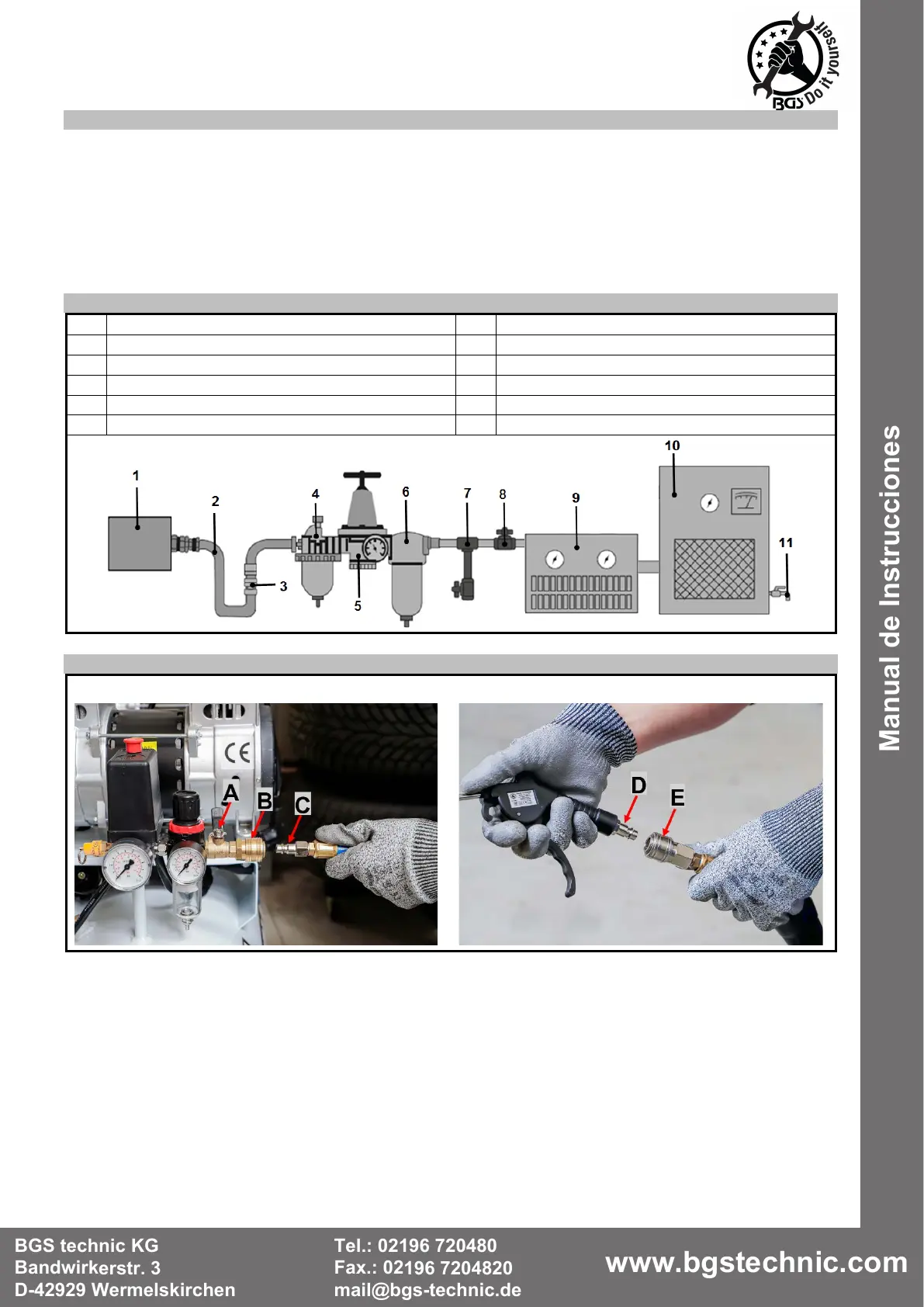

SISTEMA DE AIRE COMPRIMIDO RECOMENDADO
N.º
Denominación
N.º
Denominación
1
Herramienta neumática
6
Unidad para desaguar/filtrar
2
Manguera de aire
7
Válvula de drenaje
3
Acoplamiento rápido
8
Válvula de cierre
4
Engrasador (para herramienta con motor)
9
Secadora/unidad de filtrado
5
Reductor de presión
10
Compresor
CONECTAR
Fig.1
Fig.2
1. Asegúrese de que el suministro de aire comprimido a la pistola de soplado esté cerrado girando
la válvula de cierre de aire comprimido (A) a la posición cerrada.
2. Conecte la aire comprimido (C) de la manguera al acoplamiento de conexión de aire comprimido
(B) (Fig.1).
3. Ahora conecte la boquilla de aire comprimido (D) de la pistola de soplado al acoplamiento de aire
comprimido (E) en el otro extremo de la manguera (Fig. 2).
4. Encienda el compresor sólo después de haber comprobado el apriete de todos los
acoplamientos de aire comprimido.
5. Gire la válvula de cierre de aire (A) a la posición abierta.
6. Después de completar el trabajo, gire la válvula de cierre de aire comprimido (A) a la posición
cerrada y libere cualquier presión restante en el sistema accionando la pistola de soplado.
7. Ahora se puede separar la pistola de soplado del sistema de aire comprimido.
