Nomenclatura
Item Qtd Referência Designação
1 1 UI-1-005 A Parte superior
2 1 UI-1-010 Corpo
3 2 UI-1-015 Acoplamento
4 1 UI-1-017 Acoplamento purga
5 1 UI-1-018 B Fundo
6 1 UI-1-023 Tampa de purga
7 1 UI-1-024 Terminal
8 1 UI-2-004 Suporte Guia
9 1 UI-2-008 Tampa 14x
10 1 UI-2-009 Tampa 14
11 1 UI-3-004 Capa em Quartzo
12 1 UI-3-008 Lâmpada UVc
13 1 UI-4-004 Ponteira
14 1 UI-4-005 O-ring
15 1 UI-4-007 Anilha
16 1 UI-4-009 Porca em Inox
17 1 UI-5-002 Lastro
18 1 UI-5-003 Interruptor
19 1 UI-5-004 Gaxeta
20 1 UI-5-005 Indicador luminoso de funcionamento da lâmpada UV
21 1 UI-5-071 Casquilho
22 1 UI-6-004 Tampa
Dimensões

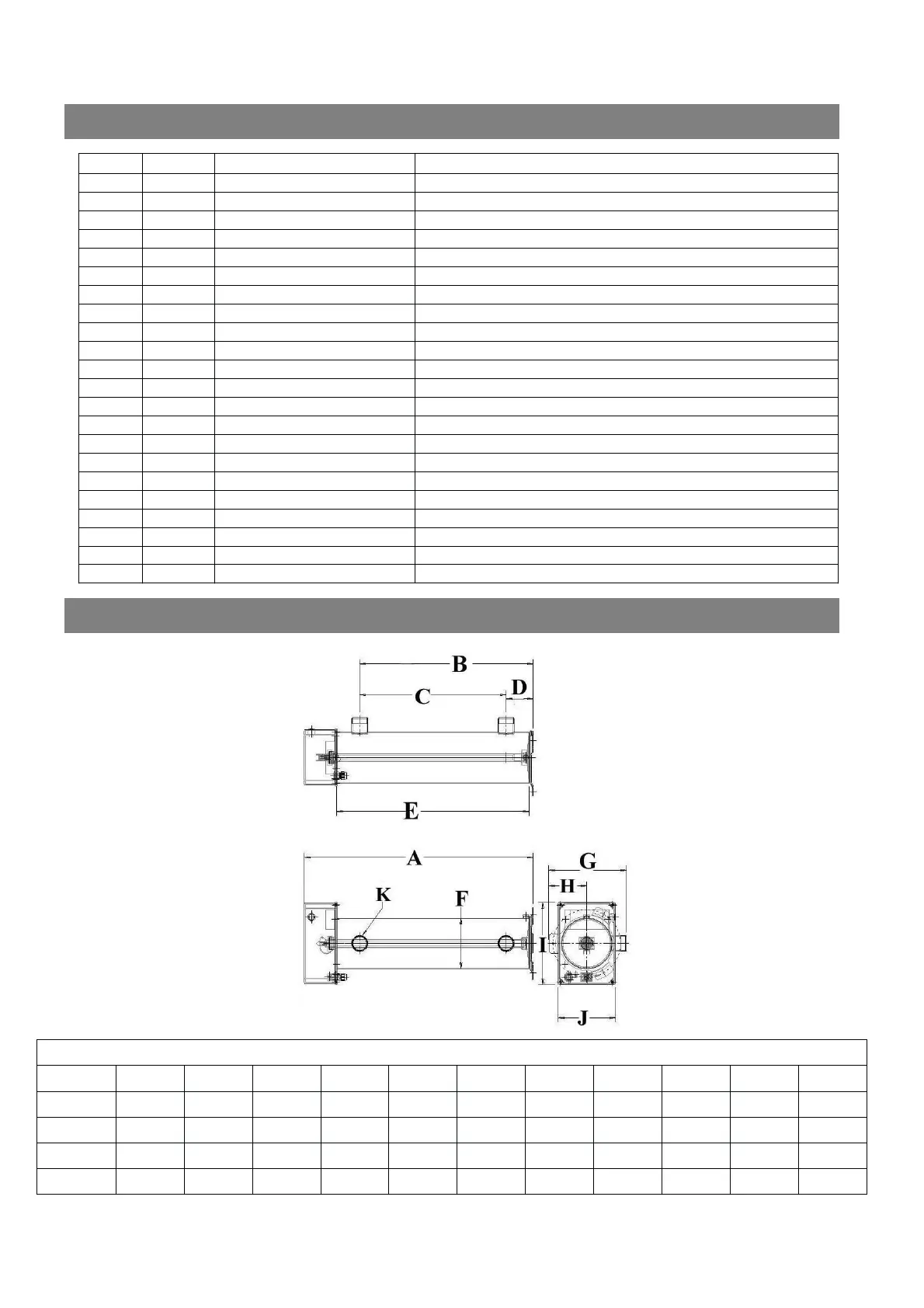

Dimensões dos esterilizadores Gama U (cotas em mm)
Tipo A B C D E F G H I J K
UV 10
424 256 173 83 313 154 235 115 249 174 1"1/2
UV 20
694 525 443 83 583 154 235 115 249 174 1"1/2
UV 30
934 721.5 689 83 829 154 235 115 249 174 2"
UV 40
1194 1026 943 83 1083 154 235 115 249 174 2"1/2
