BIO-UV
Copyright BIO-UV 03/07/08
8

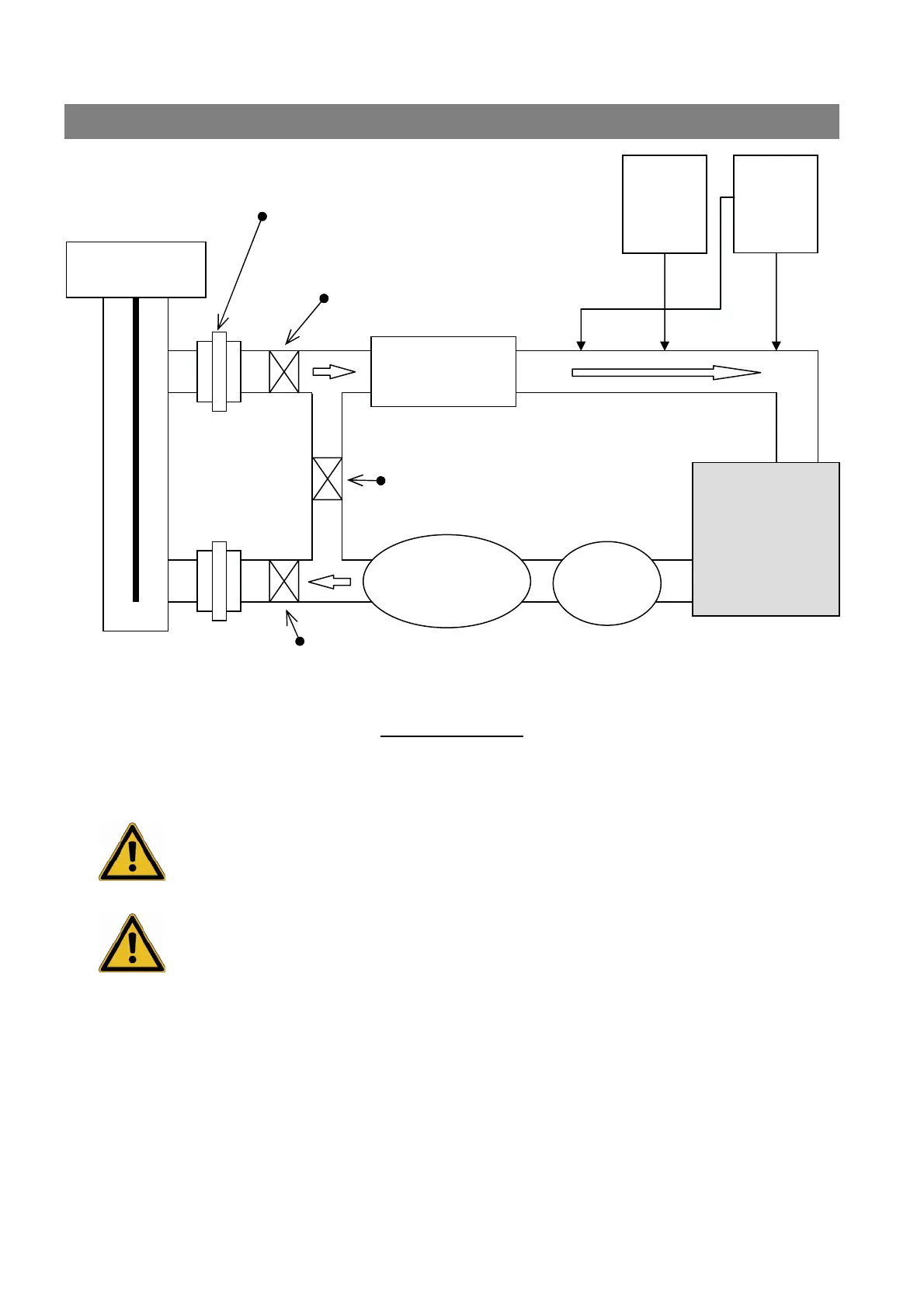

Tipo de instalação
RECOMENDAÇÕES
Instalar o aparelho BIO-UV no local técnico, respeitando as zonas de segurança fora do volume 0.1 e 2 de
acordo com as regras de instalação em vigor (NF C15100).
Prever uma localização que permita a extracção das lâmpadas – a ALTURA DISPONÍVEL
no local técnico deve ser o DOBRO do tamanho total do aparelho.
Excepto se o aparelho está colocado de forma a mudar as lâmpadas e limpar as protecções de
quartzo.
O aparelho BIO-UV deve ser instalado sobre os tubos de descarga após o filtro e antes do
aquecimento (se necessário).
A entrada de água no aparelho deve ser efectuada de preferência pela parte inferior, e sair para a
piscina pela parte superior. (pode eventualmente ser posicionado na horizontal).
Os conectores de união, que facilitam a instalação, são fornecidos no diâmetro 50 (UV 10 & 20) ou 63
(UV 30), ou 75 (UV 40). Se um by-pass é utilizado para o aquecimento, o aparelho BIO-UV deve ser
instalado antes do by-pass.
Com a ajuda do ou dos colares de tomada em carga (50, 63 ou 75) fixar os injectores de REMANENTES
e de pH líquido e a sonda de análise do pH na respectiva ordem, ver figura acima
.
BOMBA
DOSAGEM
BIO-UV
INJECTION
REMANENT
REGULADOR
pH BIO-UV
INJECTION
PH- ou PH+
VÁLVULA PARA BY-PASS
VÁLVULA PARA BY-
PASS
VÁLVULA PARA BY-PASS
CONECTOR DE UNIÃO Ø50 ou 63 ou 75
SONDA
p
H
AQUECIMENTO
FILTRO
TANQUE
PISCINA
BOMBA
BIO-UV
