Ligação
IMPORTANTE
As ligações devem ser efectuadas por um técnico qualificado.
Um disjuntor diferencial de 30mA deve estar presente e um fusível ou disjuntor
deve ser instalado.
A tensão de alimentação deve coincidir com a tensão indicada na etiqueta de
especificações situada na parte lateral do aparelho.
A alimentação do regulador de pH deve depender da filtração.

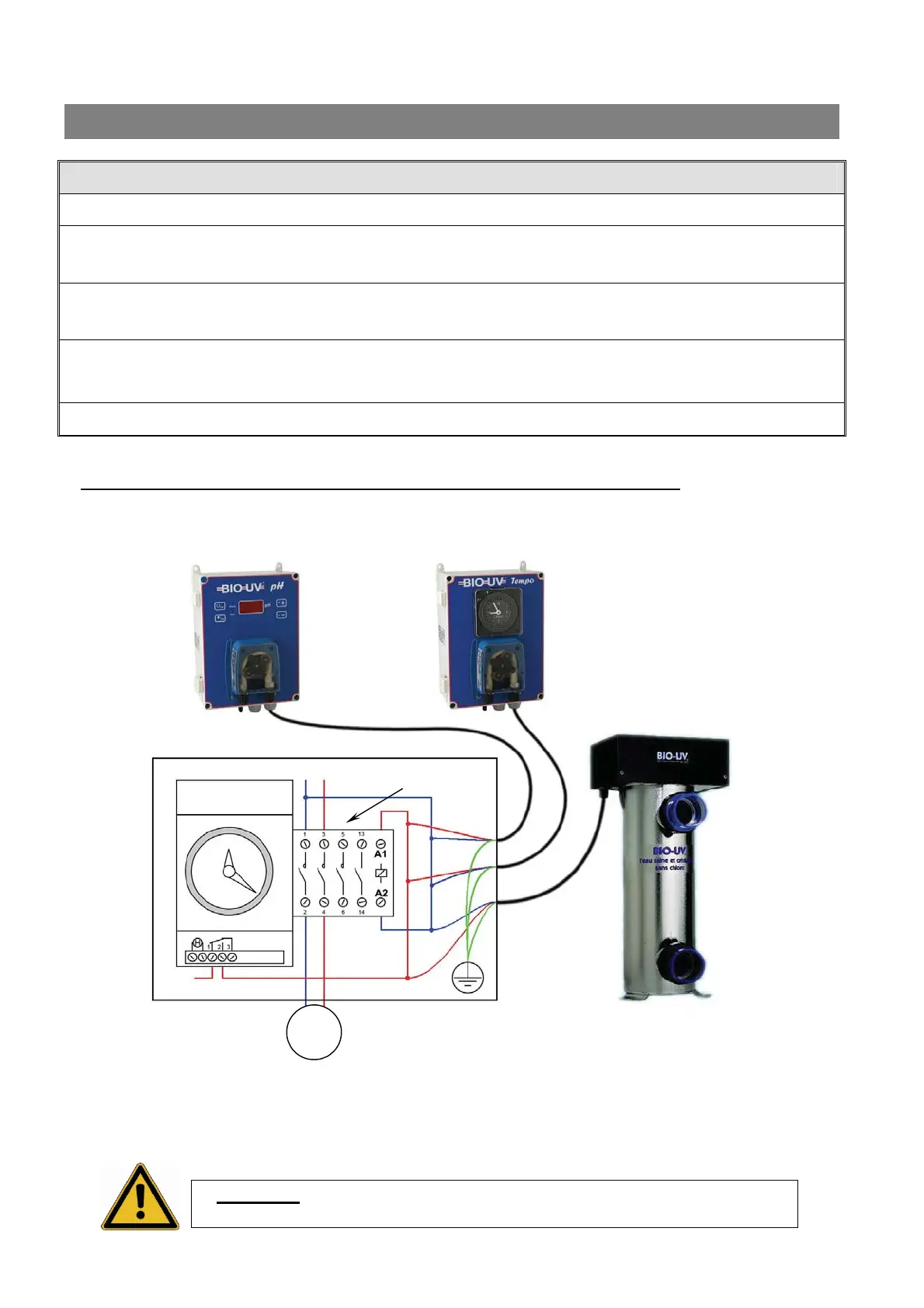

(Ver figura de ligação eléctrica abaixo).
Antes de proceder às ligações, cortar as alimentações eléctricas.
1°/ Caso geral: Existe um contactor com uma bobina a 220-240Vac:
Ligar o reactor à caixa de filtração como indicado abaixo :
• Ligar o reactor na bobina do contactor.
• Verifique se o fusível ou o disjuntor estão adaptados à potência de todos os
aparelhos ligados.
Não deve, ligar o reactor no mesmo bloco terminal que a ou as
bombas de filtração e/ou compressores da respectiva instalação.
Caixa de filtração
Relógio
Contactor
L = Fase = Castanho (220-240Vac)
N = Neutro = Azul
Terra
= Verde/Amarelo
NL
L
Bomba
…
