Biostar A320MH 2.0 User Manual

14 | 第二章: 硬體安裝

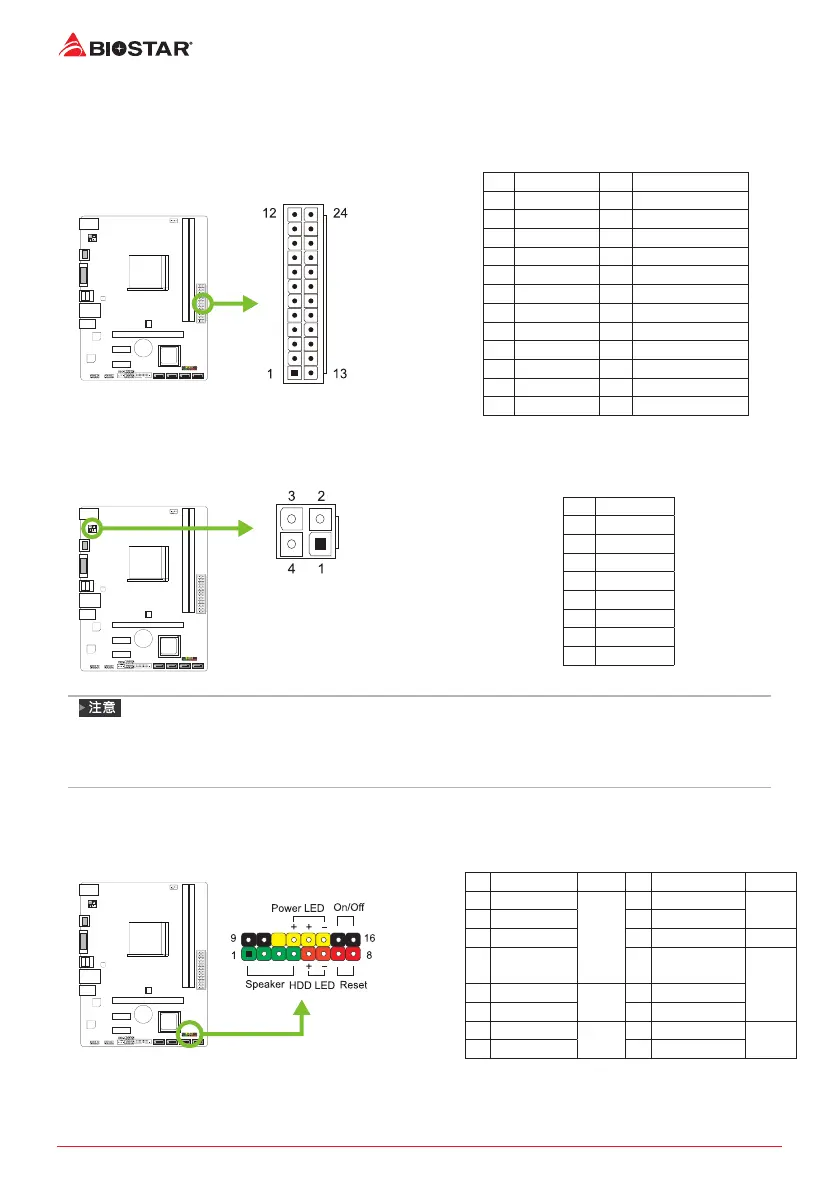

2�7 接頭和插槽
ATX: ATX電源插槽
為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。
針 定義 針 定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 喚醒電壓+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 接地 12 +3.3V
ATX_12V_2X2: ATX電源插槽
此插槽為CPU電路提供+12V電壓。
針 定義
1 +12V
2 +12V
3 +12V
4 +12V
5 接地
6 接地
7 接地
8 接地
»
開機前，請確保ATX和ATX_12V_2X2插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
PANEL: 前置面板接頭
此16針腳接頭包含開機，重新啓動，硬碟指示燈，電源指示燈和喇叭。
針 定義 功能 針 定義 功能
1 +5V
揚聲器
接頭
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 揚聲器 8 Power LED (+)
電源指
示燈9 HDD LED (+)
硬碟指
示燈
10 Power LED (+)
11 HDD LED (-) 12 Power LED (-)
13 接地
重啓按
钮
14 電源按鈕
開機按
鈕
15 Reset control 16 接地

Biostar A320MH 2.0 Specifications

General

Form Factor	Micro ATX
Chipset	AMD A320
CPU Socket	AM4
Memory Type	DDR4
Memory Slots	2
Maximum Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
LAN	Realtek RTL8111H Gigabit LAN
SATA Ports	4
M.2 Slots	1 x M.2
USB Ports	6 x USB 2.0
Video Outputs	HDMI, VGA
Audio	Realtek ALC887 8-Channel HD Audio
