챕터 2: 하드웨어 설치 | 15

A320MH 2.0

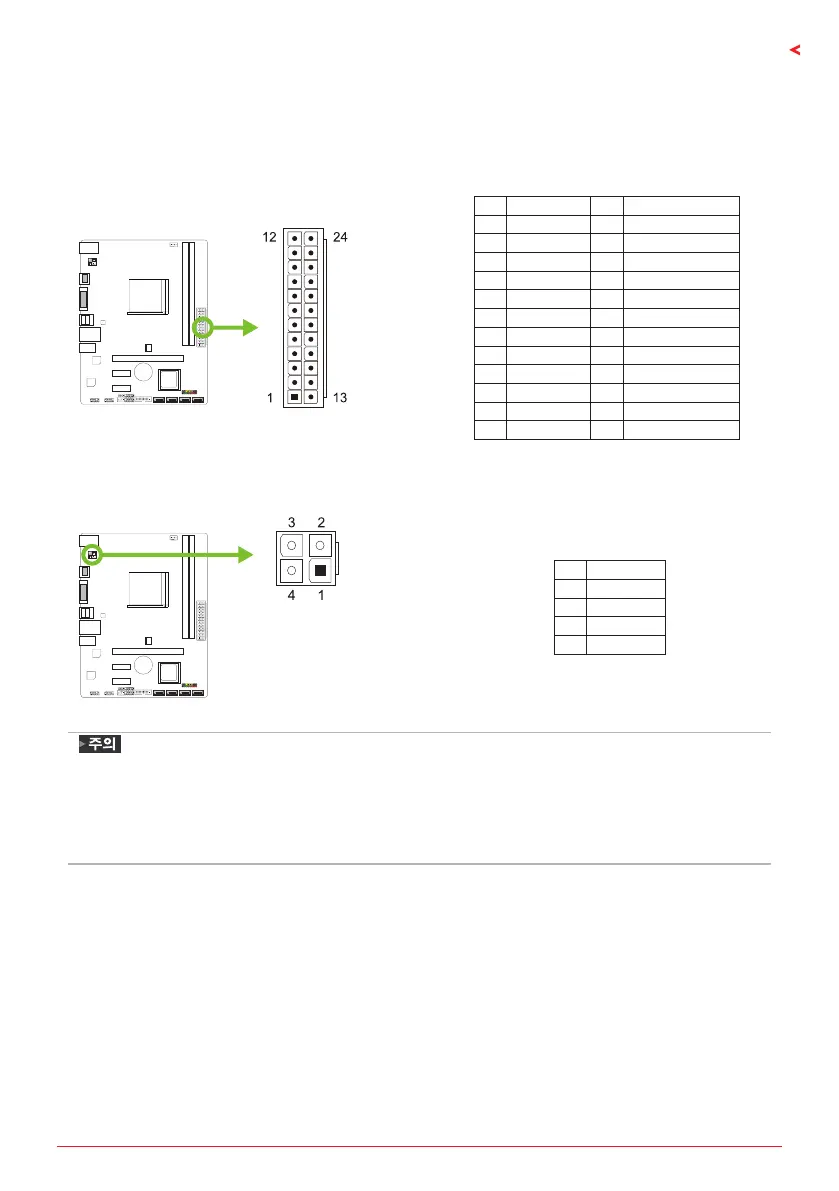

2.7 헤더 & 커넥터

ATX: ATX 전원 커넥터

더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를

연결하기 전에 올바른 방향인지 확인하여 주십시오.

핀 배열 핀 배열

13 +3.3V 1 +3.3V

14 -12V 2 +3.3V

15 접지 3 접지

16 PS_ON 4 +5V

17 접지 5 접지

18 접지 6 +5V

19 접지 7 접지

20 NC 8 PW_OK

21 +5V 9 대기전압+5V

22 +5V 10 +12V

23 +5V 11 +12V

24 접지 12 +3.3V

ATX_12V_2X2: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V를 공급합니다.

핀 정의

1 +12V

2 +12V

3 접지

4 접지

» 시스템을 켜기 전, ATX 과 ATX_12V_2X2 커넥터가 모두 잘 연결되어 있는지 확인하여

주십시오.

» 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질

수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을

권장합니다.
