16 | 챕터 2: 하드웨어 설치

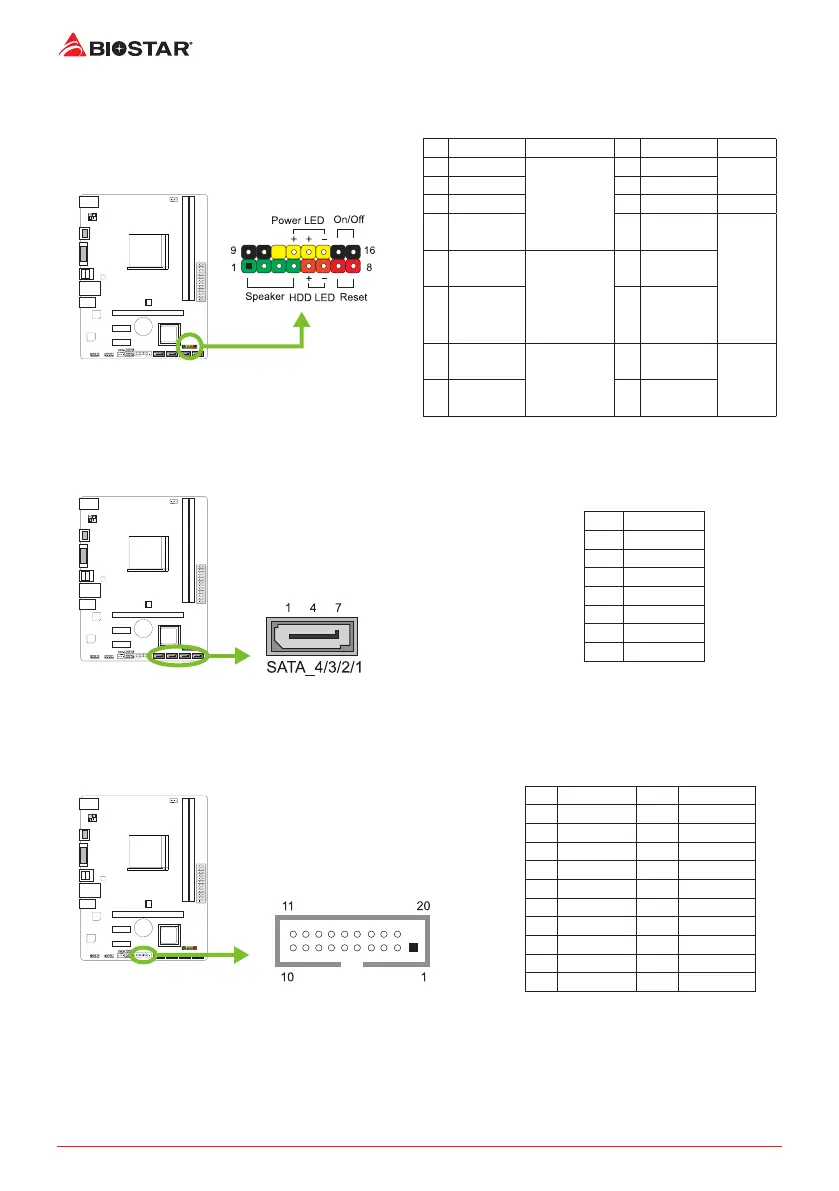

PANEL: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열 기능 핀 배열 기능
1 +5V
스피커
커넥터
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 Speaker 8
Power LED
(+)
파워 LED
9
HDD LED
(+)
하드드라이브
LED
10
Power LED
(+)
11
HDD LED
(-)
12
Power LED
(-)
13 Ground
리셋 버튼
14
Power
button
전원
버튼
15
Reset
control
16 Ground
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
F_USB32_A-5G: 전면 패널 USB 3.2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key

Biostar A320MH 2.0 Specifications

General

Form Factor	Micro ATX
Chipset	AMD A320
CPU Socket	AM4
Memory Type	DDR4
Memory Slots	2
Maximum Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
LAN	Realtek RTL8111H Gigabit LAN
SATA Ports	4
M.2 Slots	1 x M.2
USB Ports	6 x USB 2.0
Video Outputs	HDMI, VGA
Audio	Realtek ALC887 8-Channel HD Audio
