Biostar B450MHP User Manual

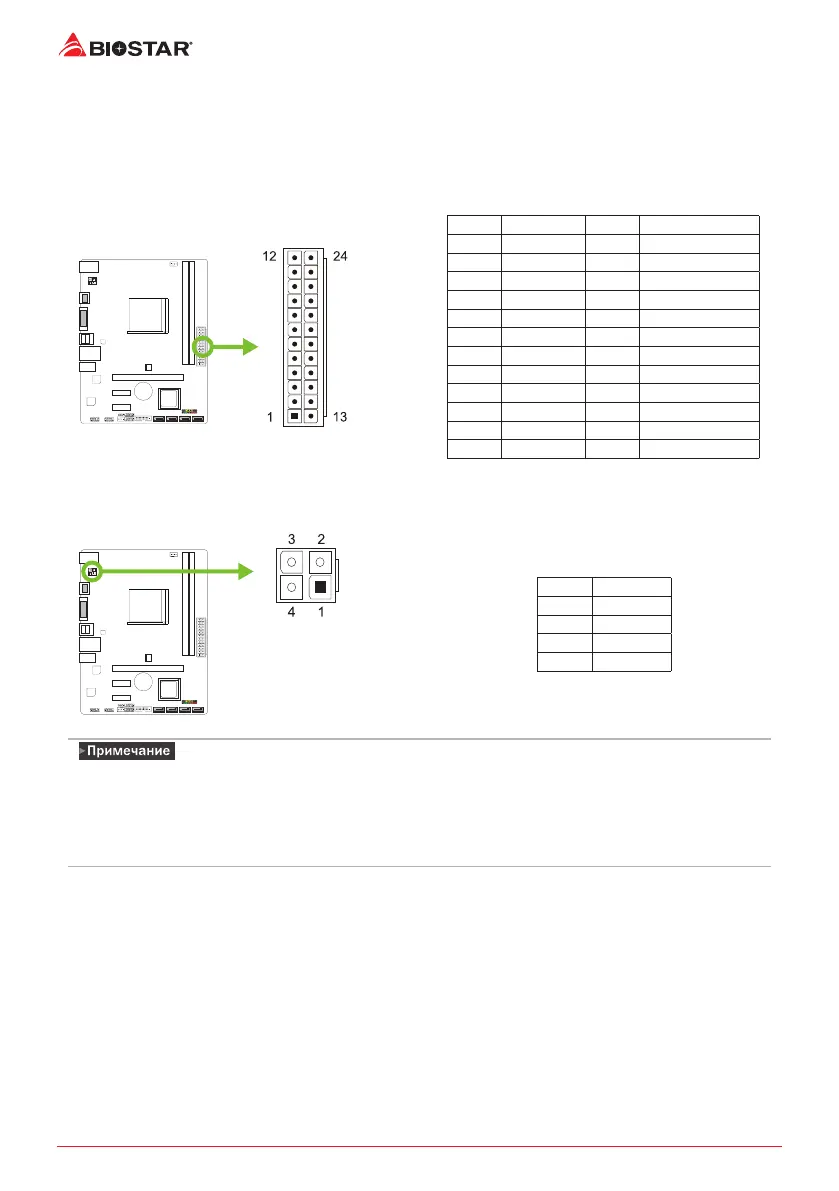

16 | Глава 2: Установка оборудования
2�7 Штыревые соединители и разъемы
ATX: разъем источника питания ATX
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный
24-контактный источник питания ATX. Перед подключением разъема убедитесь в
правильной ориентации.
Контакт Назначение Контакт Назначение
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 Ground 3 Ground
16 PS_ON 4 +5V
17 Ground 5 Ground
18 Ground 6 +5V
19 Ground 7 Ground
20 NC 8 PW_OK
21 +5V 9 Standby Voltage+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 Ground 12 +3.3V
ATX_12V_2X2: разъем источника питания ATX
Разъем обеспечивает +12 В в цепи питания ЦП.
Контакт Назначение
1 +12V
2 +12V
3 Ground
4 Ground

»


»





Biostar B450MHP Specifications

General

Form Factor	Micro ATX
Chipset	AMD B450
Socket	AM4
Memory Slots	2 x DIMM
Max Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Storage	4 x SATA III, 1 x M.2
LAN	Realtek RTL8111H
Video Outputs	1 x HDMI
Memory Speed	DDR4 3200+(OC)/ 2933/ 2667/ 2400/ 2133 MHz
