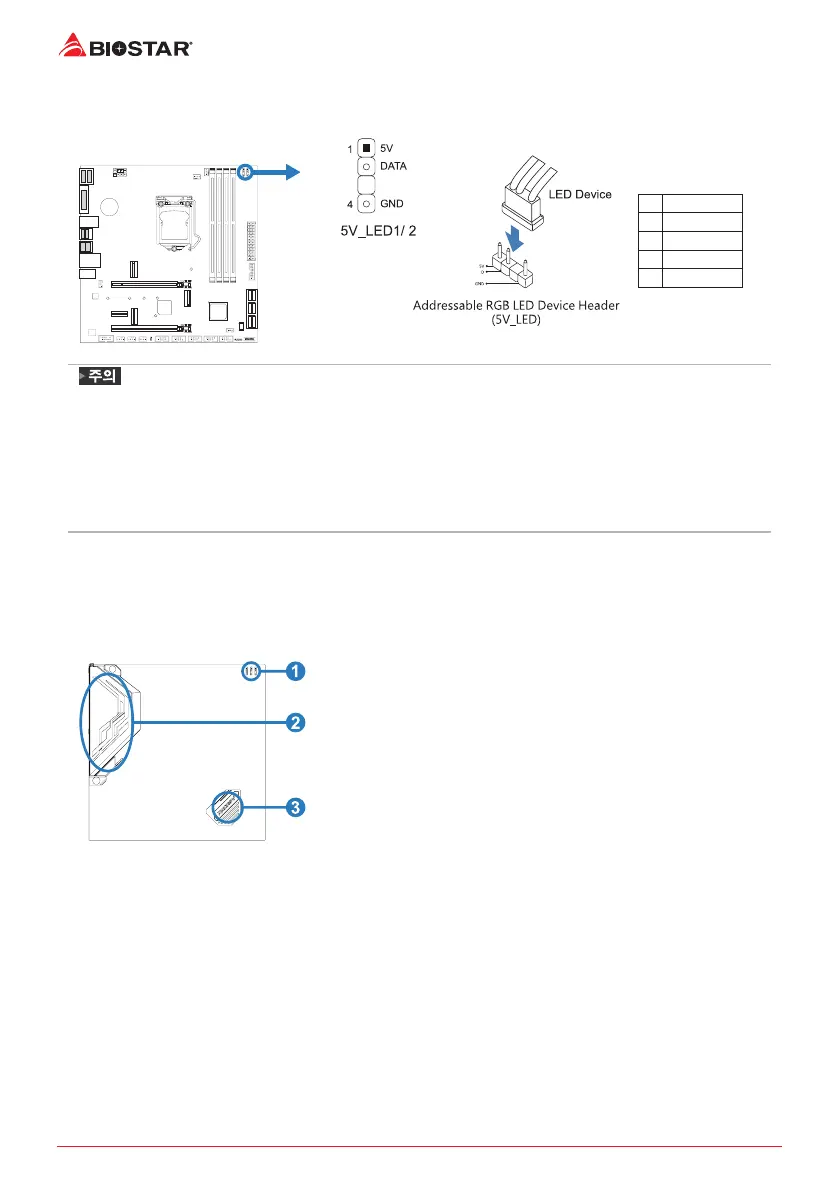

5V_LED1/5V_LED2: Addressable RGB LED 장치 (WS2818B) 헤더
이 헤더는 RGB LED 장치 (WS2818B)를위한 5V 전원 및 데이터 제어 핀을 제공합니다.
핀 배열
1 VCC5
2 Data
3 N/A
4 GND
» LED 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오. 잘못된 연결은 LED
장치또는 메인보드에 손상을 줄 수 있습니다.
»
12V_LED 커넥터는 최대 정격 전력이 3A (12V) 인 5050 RGB LED 스트립을 지원합니다.
»
5V_LED 커넥터는 최대 300 개의 LED를 지원합니다 WS2818B 개별적으로 주소 지정 가능한
RGB LED 스트립은 최대 정격 전력이 3A (5V)입니다.
»
Vivid LED DJ 소프트웨어를 사용하여 LED를 제어하십시오. 자세한 소프트웨어 설정 정보는
3.3 장을 참조하십시오.
2�8 LEDs
LEDs
아래의 LED는 레이싱 GT EVO 프로그램에 의해 컨트롤 됩니다. 더 자세한 소프트웨어
설정은 챕터 3.3을 참조하여 주십시오.
1. RGB LED 헤더 (5V/12V)
2. ARMOR GEAR LED
3. 사우스 브리지 LED
