第二章: 硬體安裝 | 15
B560MH-E 2.0

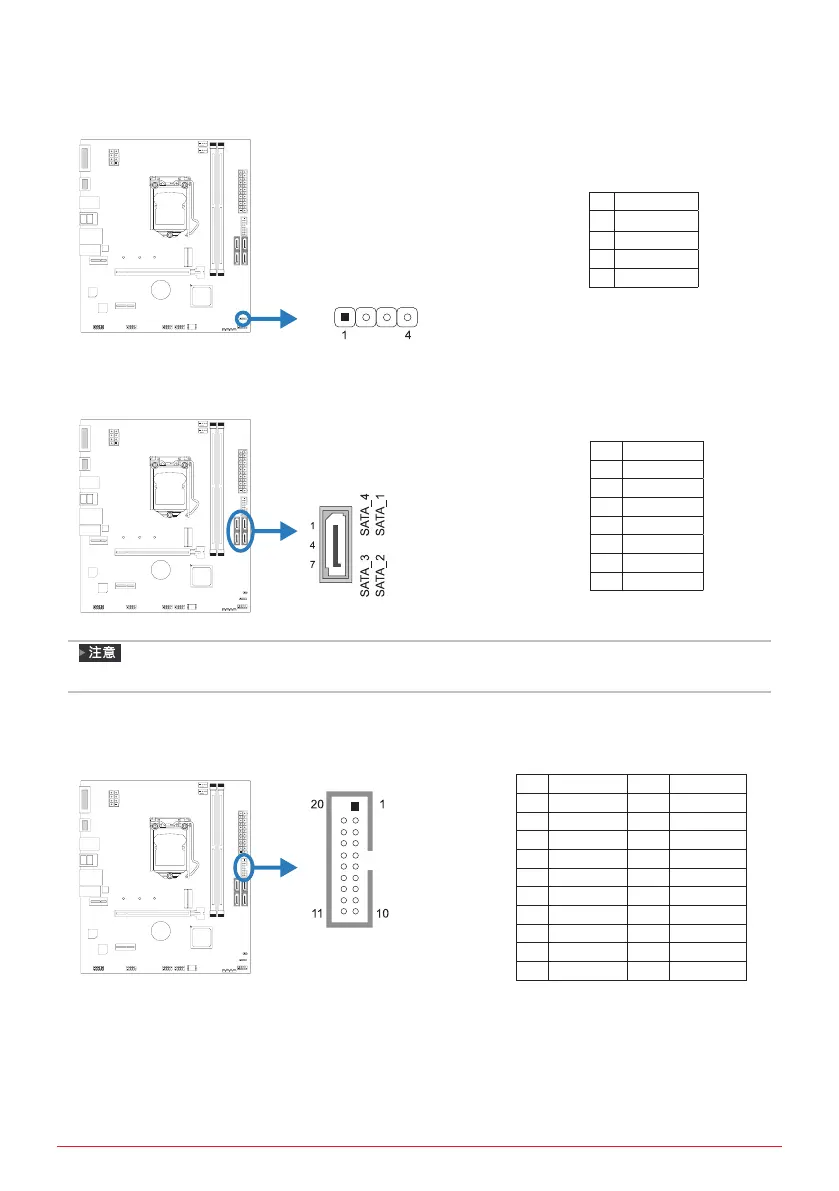

SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1 +5V
2 N/A
3 N/A
4 揚聲器
SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
»
當SATA模式佔用M.2(M2_PCIEG3_32G_SATA_1)插槽時，SATA_1連接器將被禁用。
F_USB32_A-5G: 前置面板USB 3�2(Gen1)接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義 針 定義
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 接地
4 接地 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 接地
7 接地 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
