챕터 2: 하드웨어 설치 | 17
B560MH-E 2.0

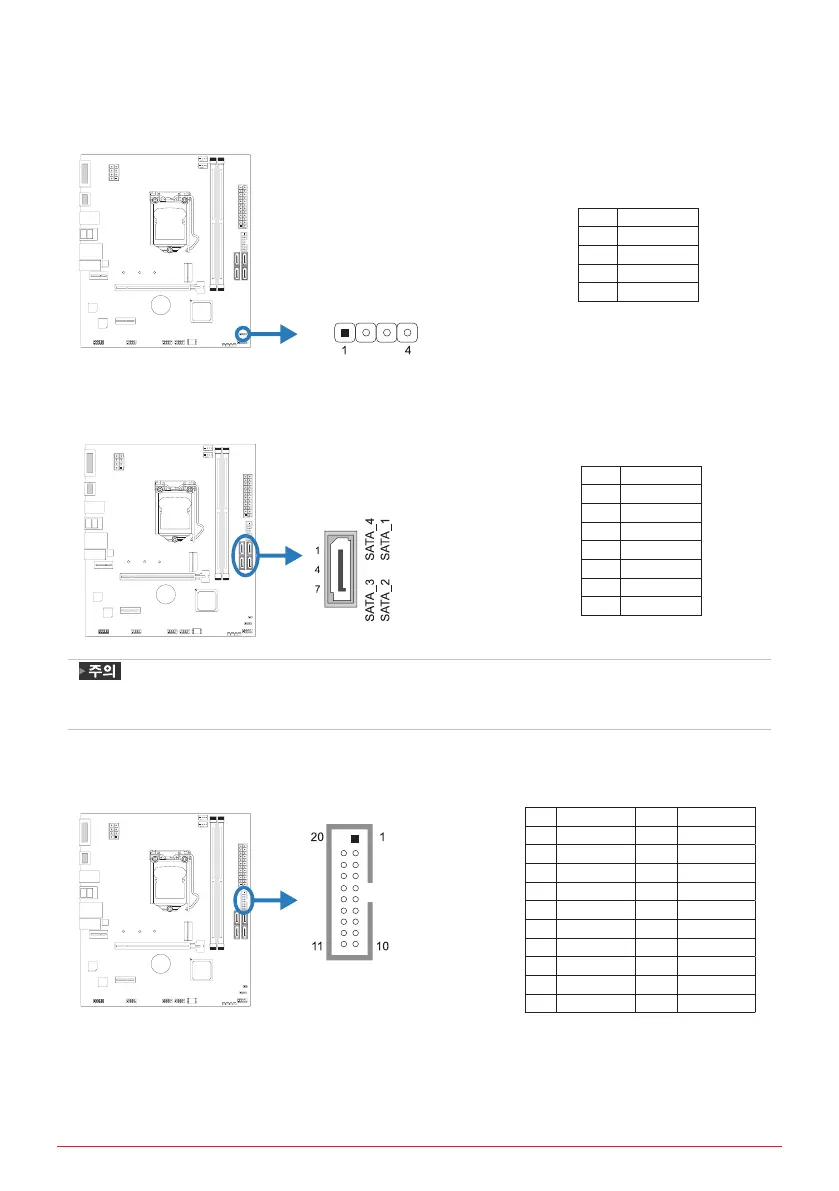

SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오.
핀 배열
1 +5V
2 N/A
3 N/A
4 Speaker
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
»
SATA 모드가 M.2 (M2_PCIEG3_32G_SATA_1) 슬롯을 점유하면 SATA_1 커넥터가
비활성화됩니다.
F_USB32_A-5G: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
