Глава 2: Установка оборудования | 11
B650MT

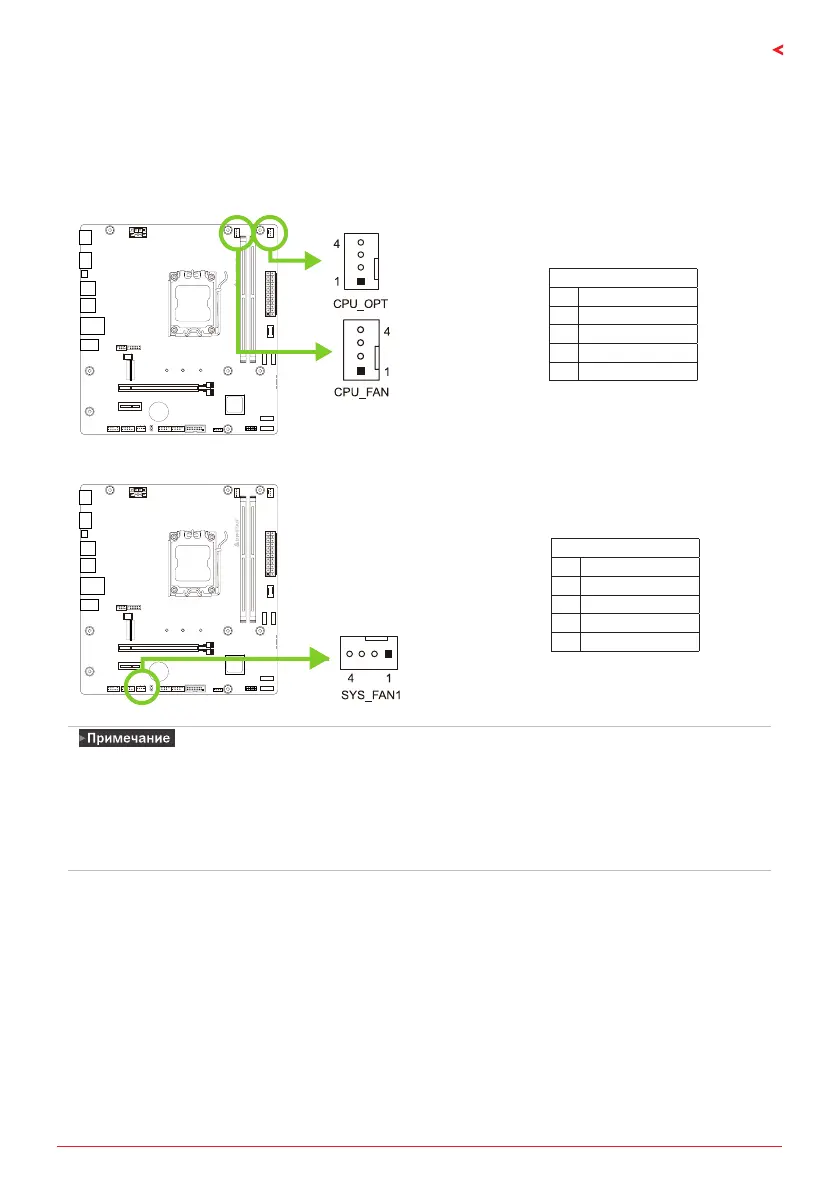

2�3 Подключение охлаждающих вентиляторов
Следующие штыревые соединители предназначены для охлаждающих вентиляторов,
встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости
от производителя вентилятора.
CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП
PWM Mode
Pin Assignment
1 Ground
2 +12V
3 Sense
4 Speed Control Signal
SYS_FAN1: Штыревой соединитель вентилятора системы
PWM Mode
Pin Assignment
1 Ground
2 +12V
3 Sense
4 Speed Control Signal
»
»
CPU_FAN, CPU_OPT, SYS_FAN1 поддерживают 4-контактные головные разъемы. При
подключении проводов к разъемам обратите внимание, что красный провод является
положительным и должен быть подключен к контакту № 2, а черный провод – это Земля
и должен быть подключен к контакту № 1 (GND).
»
»
Штыревой соединитель вентилятора ЦП (CPU_FAN): Поддержка вентилятора водяного
охлаждения и вентилятора ЦП.
