Biostar H510MH 2.0

18 | Глава 2: Установка оборудования

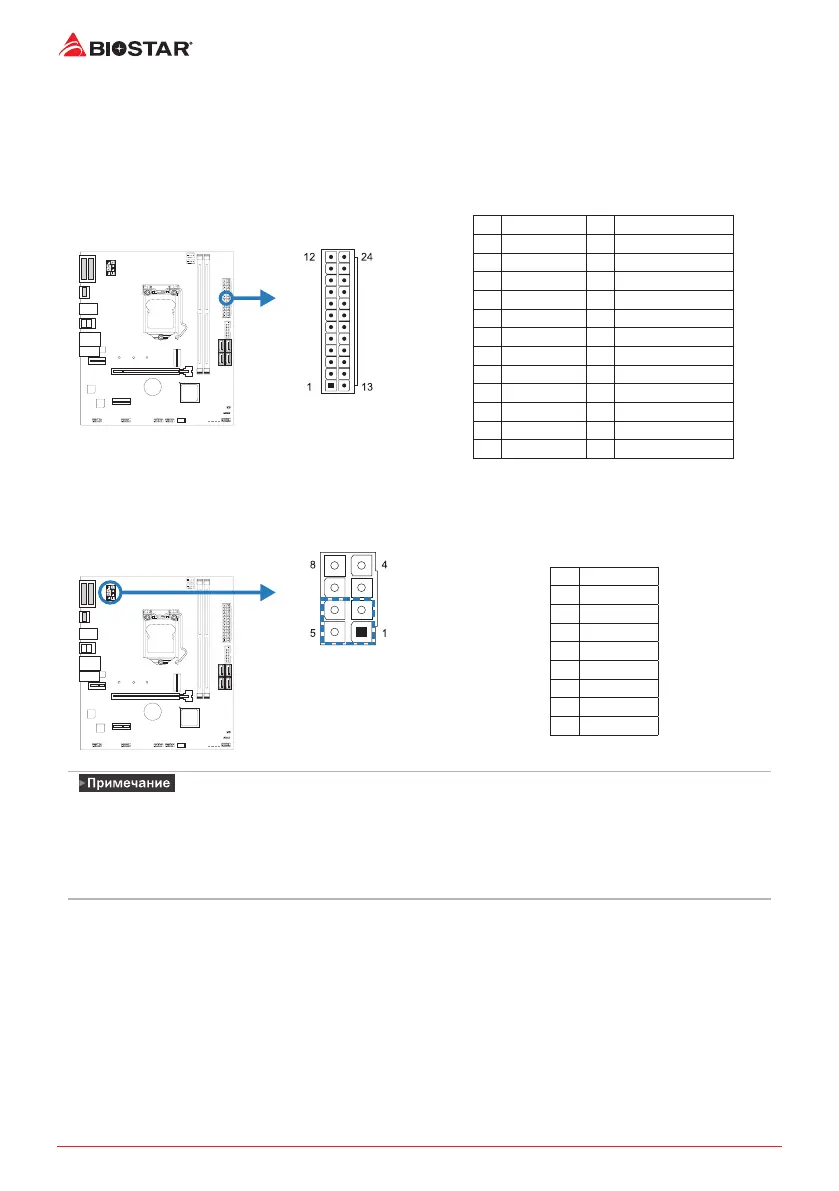

2�7 Штыревые соединители и разъемы
ATX: разъем источника питания ATX
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный
24-контактный источник питания ATX. Перед подключением разъема убедитесь в
правильной ориентации.
Pin Assignment Pin Assignment
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 Ground 3 Ground
16 PS_ON 4 +5V
17 Ground 5 Ground
18 Ground 6 +5V
19 Ground 7 Ground
20 NC 8 PW_OK
21 +5V 9 Standby Voltage+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 Ground 12 +3.3V
ATX_12V_2X4: разъем источника питания ATX
Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания ЦП 4-контактный,
подключите его к контактам 1-2-5-6 ATX_12V_2X4.
Pin Assignment
1 +12V
2 +12V
3 +12V
4 +12V
5 Ground
6 Ground
7 Ground
8 Ground

»


»




