20

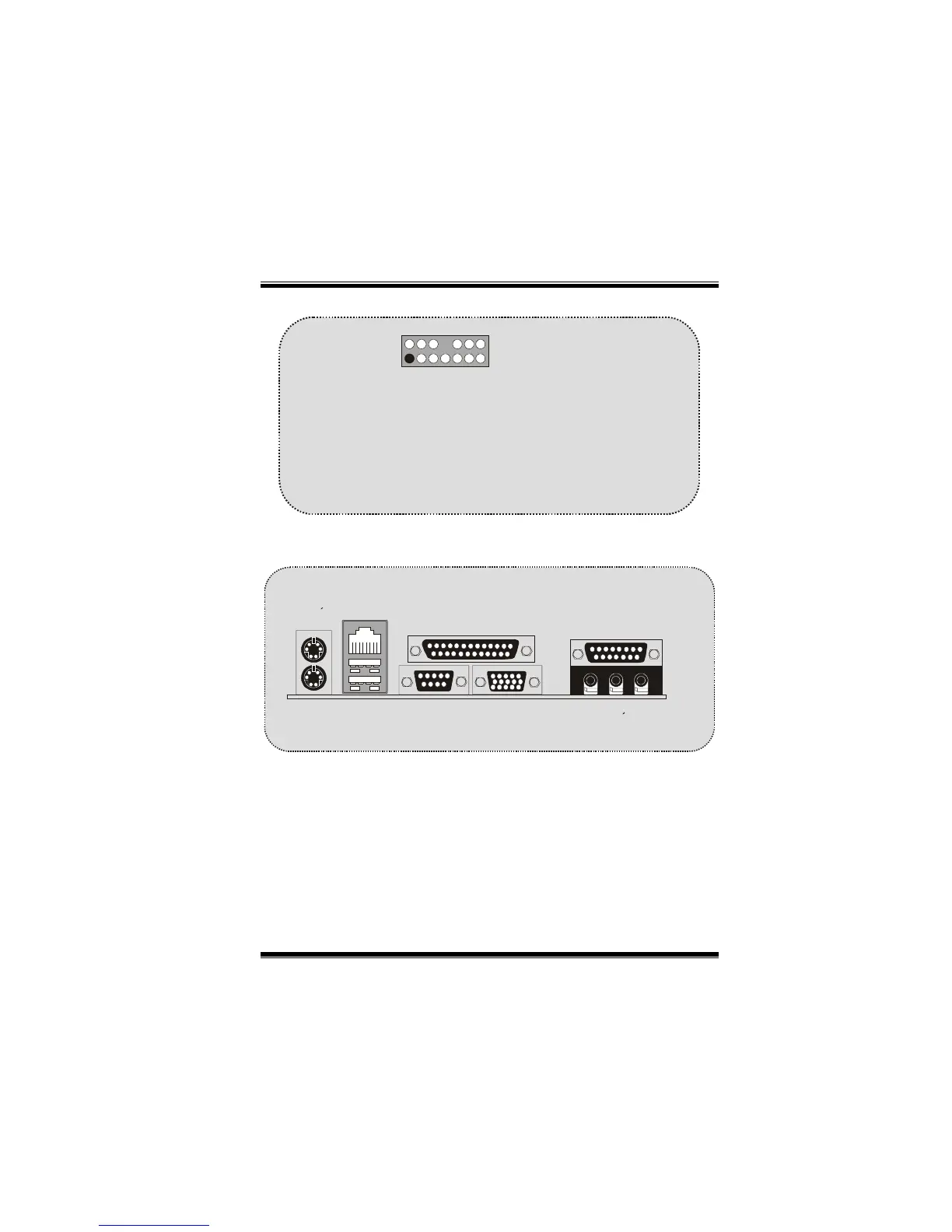

Conectores del Panel Trasero
Pin1 ==> Entrada del Mic Pin2 ==> Tierra
Pin3 ==> Corriente del Mic Pin4 ==> Corriente del Audio
Pin5 ==> RT Salida de Linea Pin6 ==> RT Salida de Linea
Pin7 ==> Reservado Pin8 ==> KEY
Pin9 ==> LFT Salida de Linea Pin10 ==> LFT Salida de Linea
Pin11 ==> RT Entrada de Linea Pin12 ==> RT Entrada de Linea
Pin13 ==> LFT Entrada de Linea Pin14 ==> LFT Entrada de Linea
JAUDIO1
1
2
13
14
Teclado
PS/2
Raton
PS/2
Paralelo
Puerto de Juego
JPRNT1 JGAME1
JCOM1
JKBMS1
USB
LAN(Opcional)
JUSBLAN1
COM1
Salida del
Altavoz
Entrada
de Linea
Entrada de
Mic
JVGA1
VGA1
