Champ sans clip Champ avec clip
La géométrie du champ se modifie avec le clip. La tension de service doit être
coupée pendant 5 secondes à chaque fois que le clip est posé ou enlevé.

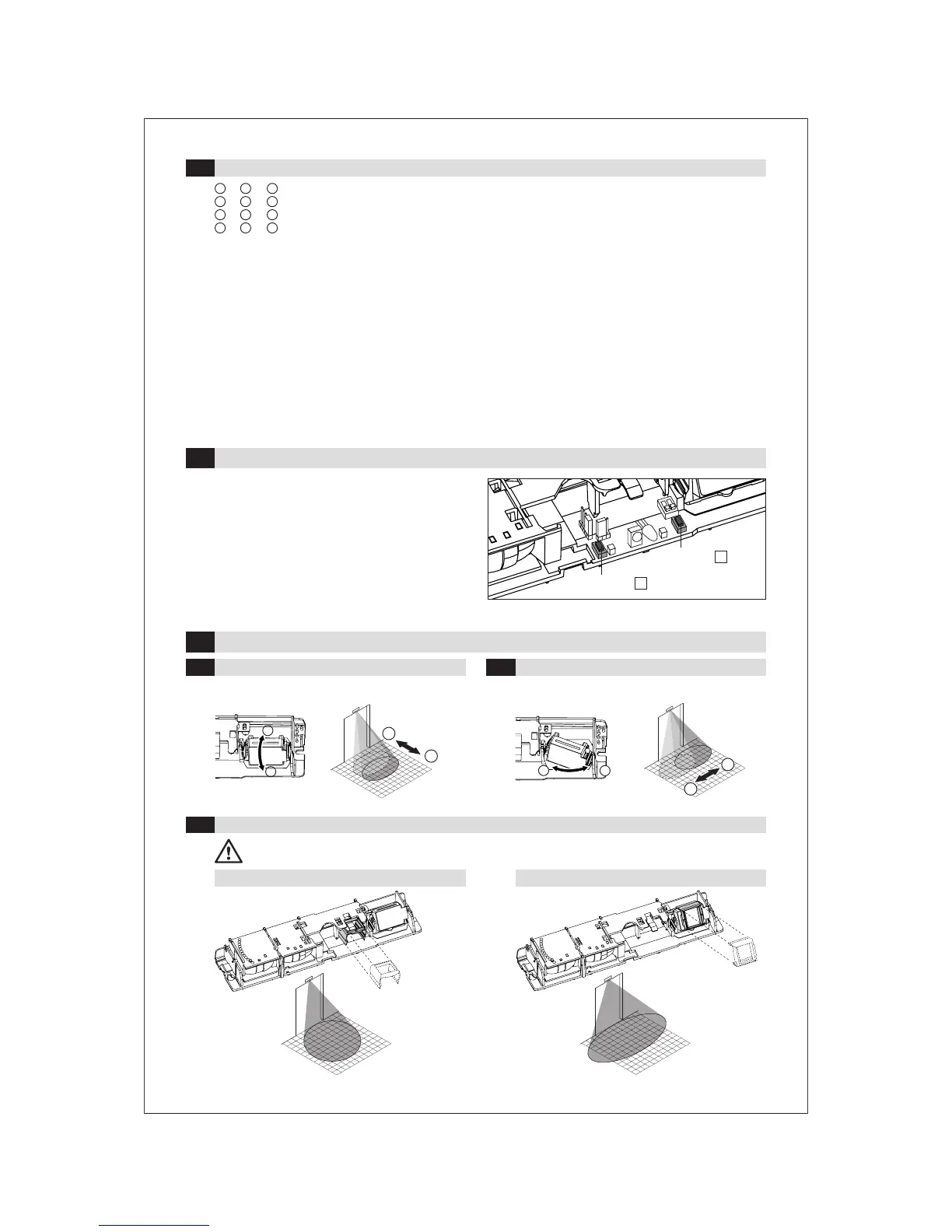

6.3 Géométrie du champ radar (clip)
Important:
Bien
encliqueter le clip
Clip position de repos
Clip posé sur module
Champ radar Champ radar
5
Programmation avec touches (sans télécommande)
Quelques fonctions isolées du détecteur de mouvement
(grandeur du champ et détection de direction) sont également
réglables sans télécommande, donc directement avec les tou-
ches de commande sur le capteur (réglage d’urgence).
Cependant, pour assurer un réglage complet ainsi qu’un fonc-
tionnement irréprochable de la porte automatique, il est vive-
ment conseillé de procéder à la programmation au moyen de
la télécommande.
Pour d’autres informations concernant la programmation sans
télécommande, veuillez vous adresser à votre interlocuteur
compétent, ou vous informer sur la page Internet du fabricant.
Jupiter/Jupiter SE peut être utilisé dans de nombreuses
applications avec diverses influences de l’environnement.
Quelques situations de montage spéciales rendent néces-
saire l’emploi de «filtres». Deux fonctions de filtre sont
disponibles:
a) Filtre de suppression
(ou filtre d’immunité)
Le Jupiter est fondamentalement protégé contre les pertur-
bations extérieures (vibrations, lampes fluorescentes etc.).
Des sources de perturbation extrêmement puissantes ou
très proches peuvent cependant provoquer des déclenche-
ments intempestifs. L’activation du filtre numérique antipara-
sitage permet de lutter contre cela.
b) Filtre de porte
Ce filtre empêche l’inversion de marche de la porte lors de
4.9 Fonction de filtre numérique
+ + =
filtre de suppression actif
+ + =
inactif (pas de filtre)
+ + =
filtre de porte actif
+ + =
filtre de suppression + filtre de porte actifs
6
6
1F
2F
6 3F
6 4F
sa fermeture. Selon la position de montage et les valeurs
réglées du détecteur, comme la grandeur du champ, l’angle
d’inclinaison du module radar, l’optimisation du trafic trans-
versal, etc., le détecteur de mouvement reconnaît la porte
qui se ferme comme un objet et transmet une nouvelle im-
pulsion d’ouverture à la commande de la porte, ce qui a pour
conséquence une inversion de marche de la porte.
Si le filtre de porte est enclenché, la fonction de filtre sera
activée peu avant chaque mouvement de fermeture, ce qui
a pour effet «d’ignorer» le vantail de porte. Cette fonction de
filtre peut conduire brièvement à une réduction de la gran-
deur du champ de détection.
Ce filtre de porte est inopérant lorsqu’une temporisation a
été réglée pour la fermeture sur la commande de la porte.
Conseil: réglez la temporisation la plus courte possible sur la
commande de la porte. Utilisez à sa place la fonction «temps
de maintien supplémentaire» (chapitre 4.5) du détecteur
pour retarder la fermeture de la porte.
X
Y
Touche
Touche
Touches de fonction
6
Réglages mécaniques du champ radar
Gamme de réglage: –20° à 20°, réglable par pas de 5°
Réglage d’usine: 0°
Gamme de réglage: 0° à 45°, réglable par pas de 5°
Réglage d’usine: env. 30°
6.1 Inclinaison du module radar 6.2 Pivotement du module radar
Module radar Champ radar
Module radar
à gauche
à droite
Champ radar
+
–
+
+
+
–
–
–
