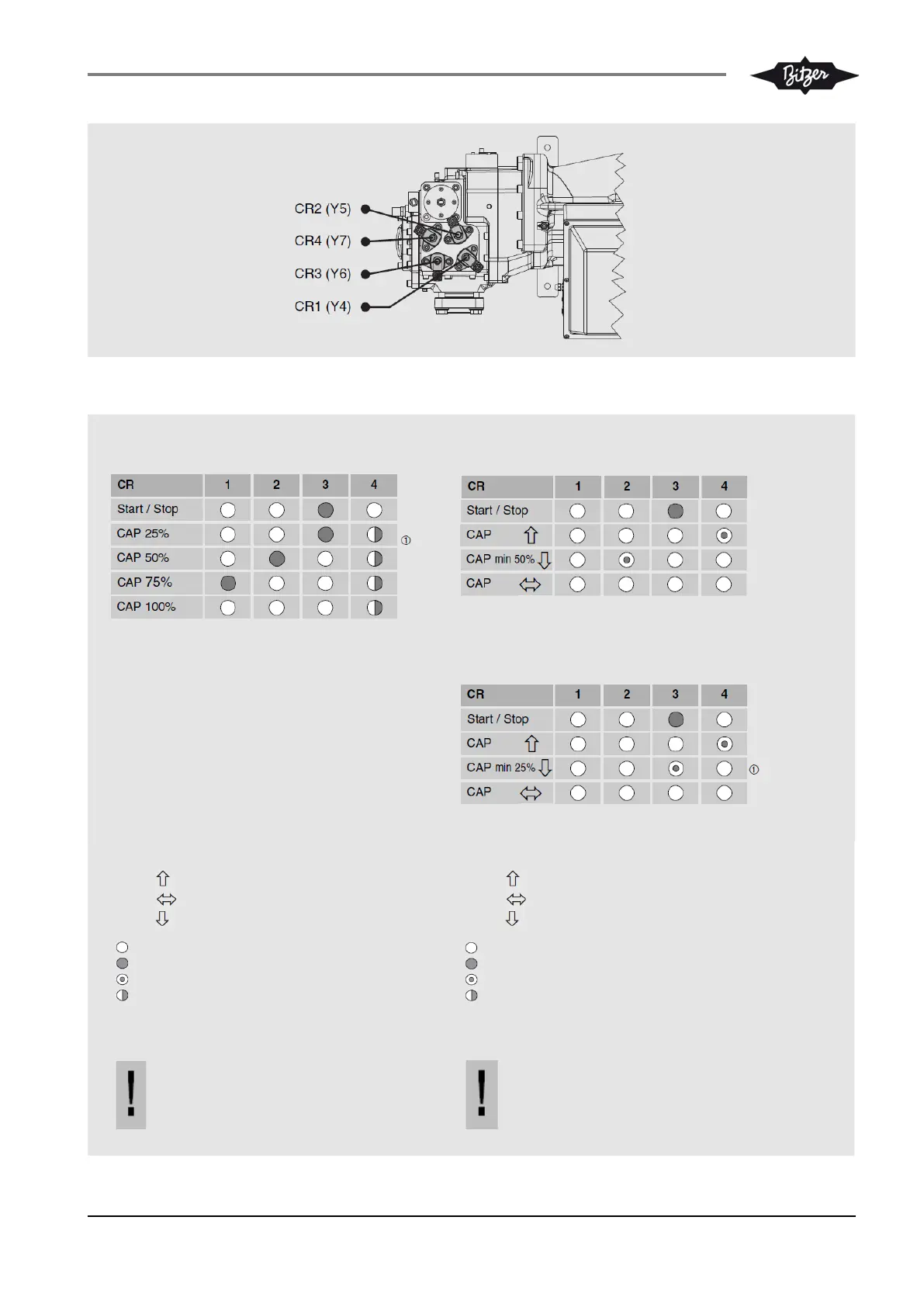

Fig. 5 Arrangement of solenoid valves
Hình. 5 Bố trí các van điện từ
Fig. 6 Control sequences
Hình. 6 Chu trình điều khiển
4-Step capacity control
Điều khiển giảm tải 4 cấp
Infinite capacity control in the range of 100% .. 50%
Điều khiển giảm tải vô cấp từ 100% .. 50%
Infinite capacity control in the range of 100% .. 25%
Điều khiển giảm tải vô cấp từ 100% .. 25%

25%-step only:
• for compressor start (start unloading)
• for K models within the range of low pressure
ratios (see application limits SH-110)
 Bước giảm tải 25%:
• chỉ dành cho khởi động máy nén (khởi động
giảm tải)
• chỉ dành cho các dòng máy K trong phạm vi
tỷ số nén thấp (xem phạm vi ứng dụng trong
SH-110)
CAP Cooling capacity
CAP Increasing capacity
CAP Constant capacity
CAP Decreasing capacity
Solenoid valve de-energized
Solenoid valve energized
Solenoid valve pulsing
Solenoid valve intermittent
(10 sec on / 10 sec off)
Attention!
The application ranges with capacity
control are restricted!
See Manual SH-110.
Điều khiển tải công suất lạnh
CAP Tăng tải
CAP Tải không đổi
CAP Giảm tải
Van điện từ không được kích hoạt
Van điện từ được kích hoạt
Van điện từ nhấp nhả
Van điện từ vận hành không liên tục
(10 giây hoạt động / 10 giây dừng )
Chú ý!
Phạm vi ứng dụng khi giảm tải bị giới hạn!
Vui lòng xem Cẩm nang ứng dụng SH-110.
