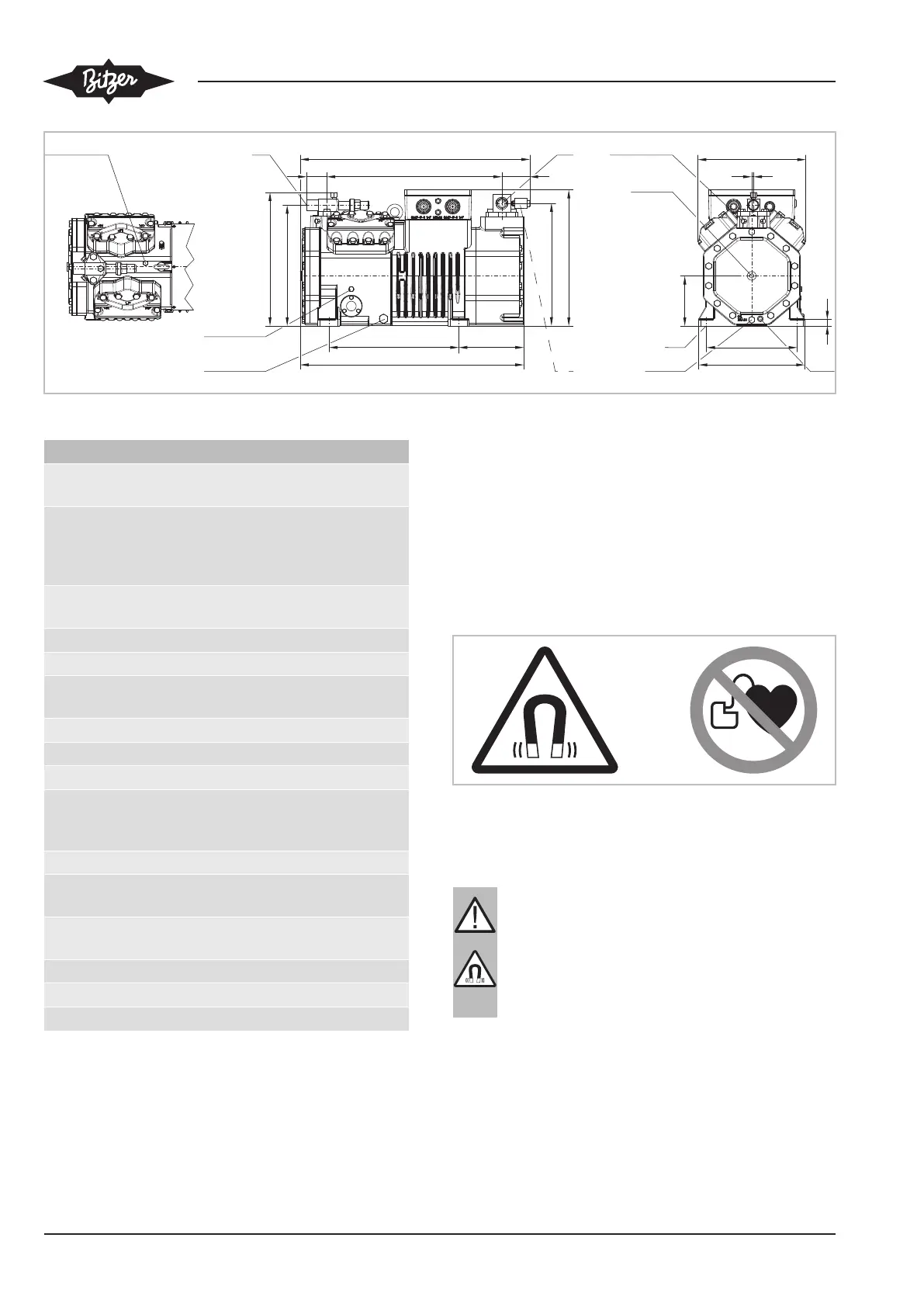

Abb.8: 4PSL-25K, 4NSL-30K
Anschlusspositionen
1 Hochdruckanschluss (HP)
Anschluss für Hochdruckschalter (HP)
2 Anschluss für Druckgastemperaturfühler
(HP)
(4VE(S)-6Y .. 4NE(S)-20(Y): alternativ An-
schluss für CIC-Fühler)
3 Niederdruckanschluss (LP)
Anschluss für Niederdruckschalter (LP)
5 Öleinfüllstopfen
6 Ölablass
9 Anschluss für Öl- und Gasausgleich (Par-
allelbetrieb)
10 Anschluss für Ölheizung
11 Öldruckanschluss +
12 Öldruckanschluss –
16 Anschluss für Ölüberwachung (opto-elek-
tronische Ölüberwachung "OLC-K1" oder
Öldifferenzdruckschalter "Delta-PII")
21 Wartungsanschluss für Ölventil
22 Druckentlastungsventil zur Atmosphäre
(Druckseite)
23 Druckentlastungsventil zur Atmosphäre
(Saugseite)
24 Verdichtermodul
SL Sauggasleitung
DL Druckgasleitung
Tab.6: Anschlusspositionen
Maßangaben (falls angegeben) können Toleranzen
entsprechend ENISO13920-B aufweisen.
5 Direktanlauf-Permanentmagnetmotor (LSPM)
Die Verdichter der Baureihe 4FME-7K .. 6PME-40K
sind auch mit einem Direktanlauf-Permanentmagnet-
motor (LSPM) verfügbar. Sie sind mit den Buchstaben
"U" und "L" in der Typenbezeichnung (z.B.
6PMEU-40LK) gekennzeichnet. Die darin enthaltenen
Permanentmagnete erzeugen ein nicht vernachlässig-
bares magnetisches Feld, das jedoch vom Verdichter-
gehäuse abgeschirmt wird.
Abb.9: Warn- und Verbotsschilder auf einem Verdichter mit Perma-
nentmagnetmotor
Am Verdichter angebrachte Sicherheitszeichen
WARNUNG
Starkes Magnetfeld!
Magnetische und magnetisierbare Objekte fern
halten!
Personen mit Herzschrittmachern, implantierten
Defibrillatoren oder Metallimplantaten: mindes-
tens 30 cm Abstand halten!
Arbeiten am Verdichter mit LSPM-Motor
Alle Arbeiten am Verdichter dürfen nur von Personen
ausgeführt werden, die nicht zum benannten Personen-
kreis gehören. Wartungsarbeiten, die über die Tätigkei-
ten hinausgehen, die in dieser Betriebsanleitung und in
der Betriebsanleitung KB-104 beschrieben sind, nur
nach Rücksprache mit BITZER durchführen.
