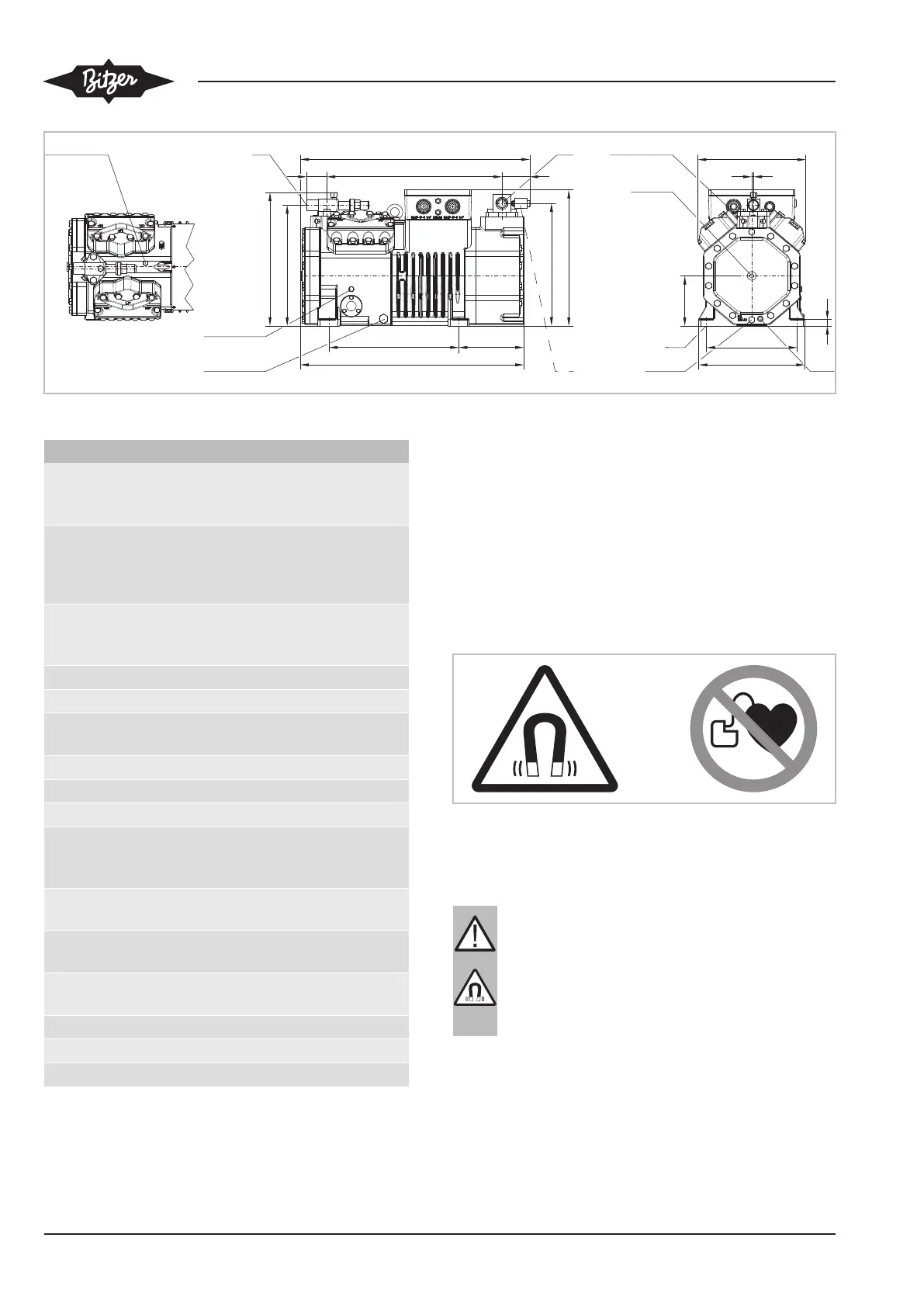

Fig.8: 4PSL-25K, 4NSL-30K
Positions de raccordement
1 Raccord haute pression (HP)
Raccord pour pressostat haute pression
(HP)
2 Raccord pour la sonde de température du
gaz de refoulement (HP)
(4VE(S)-6Y .. 4NE(S)-20(Y): en alterna-
tive, raccordement pour sonde de CIC)
3 Raccord basse pression (LP)
Raccord pour pressostat basse pression
(LP)
5 Bouchon de remplissage d’huile
6 Vidange d’huile
9 Raccord pour égalisation d’huile et de gaz
(fonctionnement en parallèle)
10 Raccord pour réchauffeur d’huile
11 Raccord de pression d’huile +
12 Raccord de pression d’huile –
16 Raccord pour contrôle d’huile (contrôle
d’huile opto-électronique «OLC-K1» ou
pressostat différentiel d’huile «Delta-PII»)
21 Raccord de maintenance pour la vanne
d’huile
22 Soupape de décharge dans l’atmosphère
(côté gaz de refoulement)
23 Soupape de décharge dans l’atmosphère
(côté aspiration)
24 Module de compresseur
SL Conduite du gaz d’aspiration
DL Conduite du gaz de refoulement
Tab.6: Positions de raccordement
Les cotes indiquées sont susceptibles de présenter une
tolérance selon la norme ENISO13920-B.
5 Moteur à aimant permanent à démarrage direct
(LSPM)
Les compresseurs de la série 4FME-7K .. 6PME-40K
sont également disponibles avec un moteur à aimant
permanent à démarrage direct (LSPM). Ils comportent
les lettres «U» et «L» dans leur désignation de type
(parex. 6PMEU-40LK) Les aimants permanents inté-
grés génèrent un champ magnétique non négligeable,
mais contre lequel le corps du compresseur assure une
protection.
Fig.9: Panneaux d’avertissement et d’interdiction sur un compres-
seur avec moteur à aimant permanent
Symboles de sécurité sur le compresseur
AVERTISSEMENT
Champ magnétique très puissant!
Tenir les objets magnétiques et magnétisables
loin du compresseur!
Personnes portant un pacemaker, des défibrilla-
teurs implantés ou des implants métalliques:
respecter une distance minimale de 30 cm!
Travaux sur le compresseur avec moteur LSPM
Tout travail sur le compresseur ne peut être effectué
que par des personnes ne faisant pas partie du groupe
susmentionné. Les travaux de maintenance allant au-
delà des actions décrites dans les présentes instruc-
tions de service et dans les instructions de service
