4.2.2 Amortisseurs de vibrations
Pour diminuer la transmission de bruits et de vibrations
à l'environnement, il est recommandé de monter tous
les compresseurs avec des éléments d'amortissement.
Pour les compresseurs compounds, monter le com-
presseur fixement (sans amortisseurs de vibrations) sur
les rails de fixation. Monter les amortisseurs de vibra-
tions sous les rails de fixation.
Couples de serrage
ORBIT 6 + ORBIT 8
Type I pour compresseur individuel: Prétension maxi-
male de vissage : 21,351 N (4800 lbs)
Type II pour tandem et trio: Prétension maximale de
vissage : 21,351 N (4800 lbs)
!
!
AVIS
Ne pas monter le compresseur fixement sur
l'échangeur de chaleur!
Risque d'endommagement de l'échangeur de
chaleur (ruptures par vibrations).
M10
Type I Type II
Type I Type II
8x
6x
ORBIT 6
ORBIT 8
M10M8
Type II
8x
M10

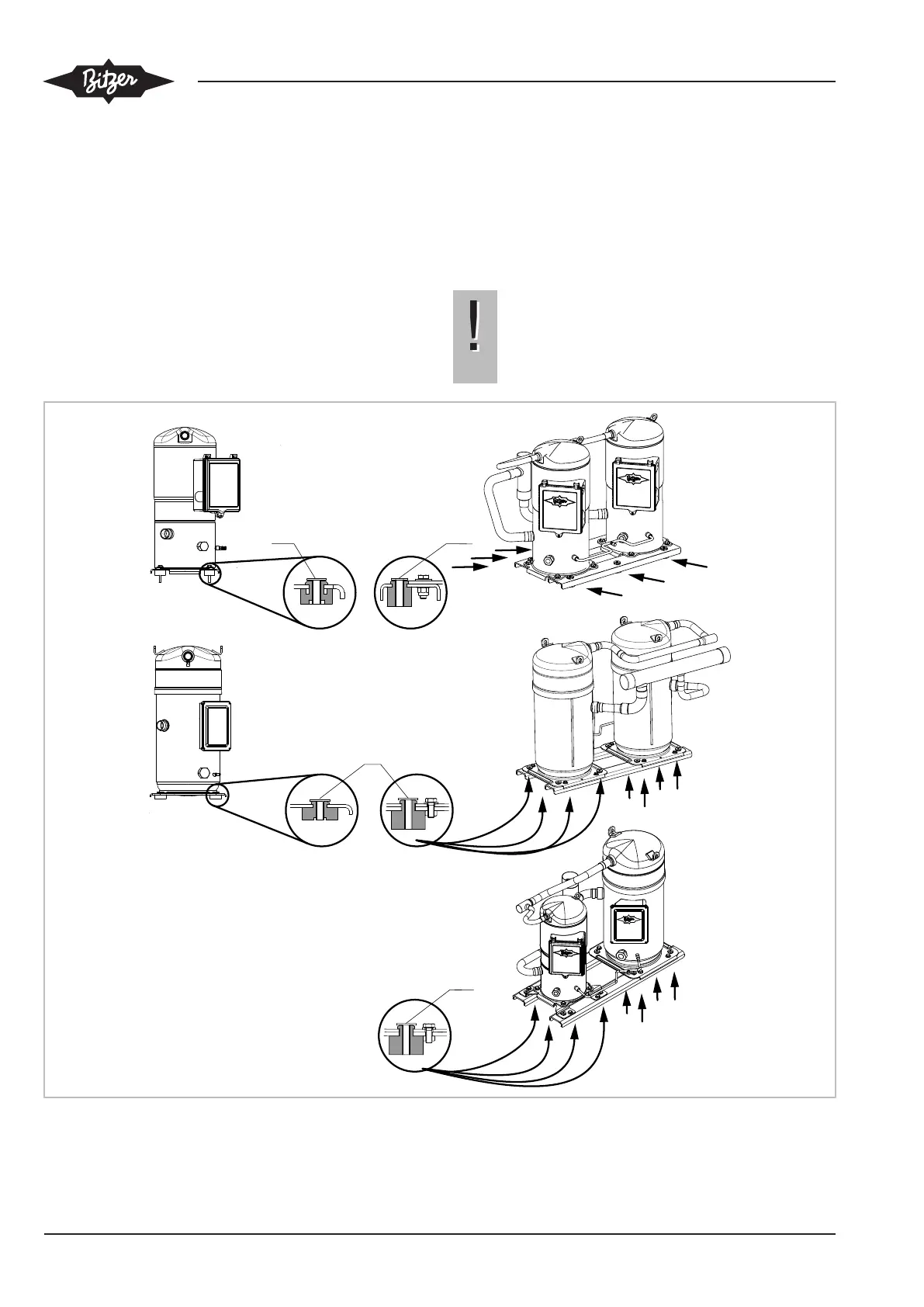

Fig.3: Amortisseurs de vibrations
